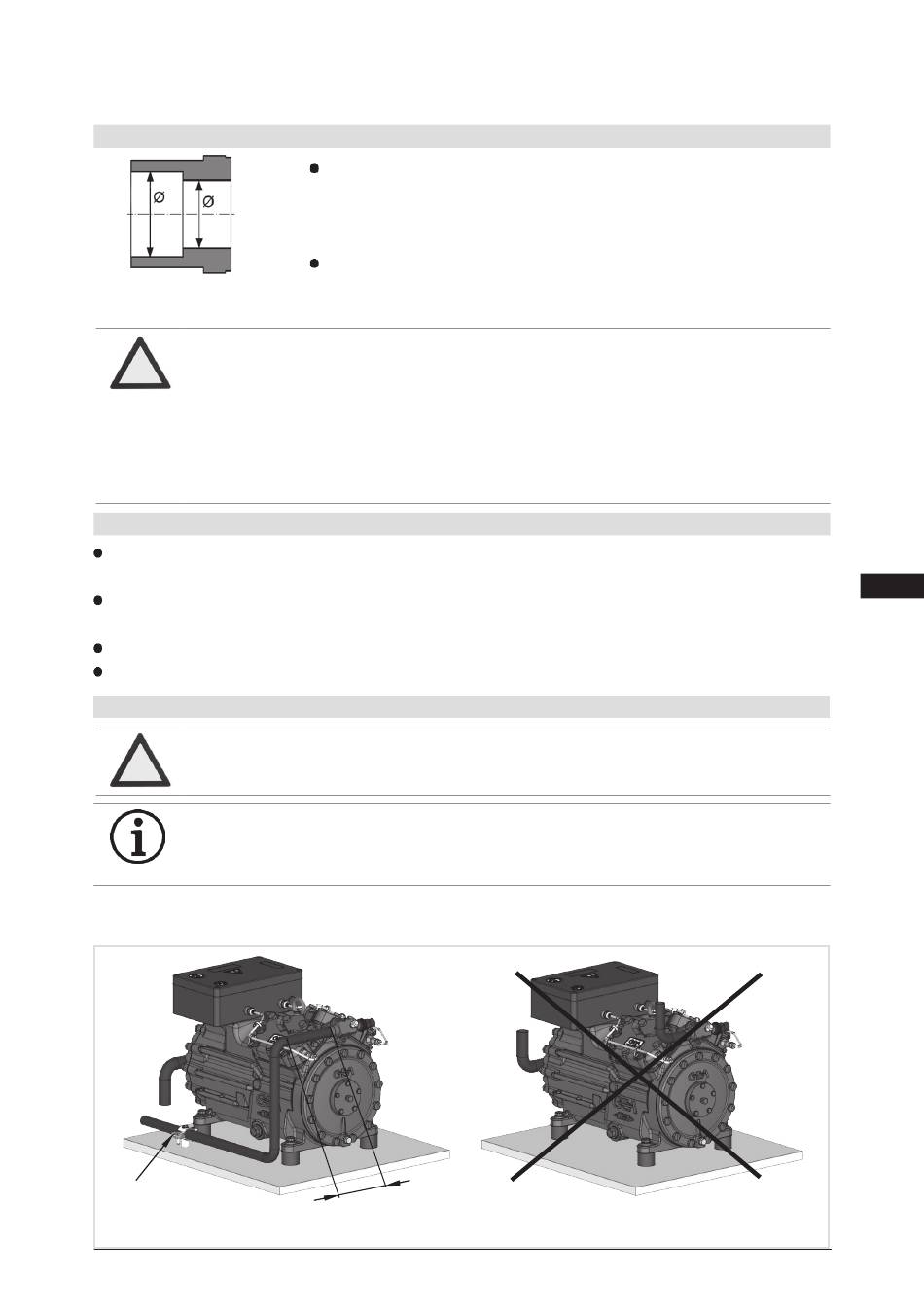

4 | Montage Verdichter
4.4 Rohranschlüsse
Abb.12: abgestufter
Innendurchmesser
ACHTUNG
4.5 Rohrleitungen
Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder,
Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Rohre verwenden.
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke
Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen.
Sorgen Sie für eine ordnungsgemäße Ölrückführung.
Halten Sie die Druckverluste so gering wie möglich.
4.6 Verlegen von Saug- und Druckleitung
ACHTUNG
INFO
Als Faustregel gilt: Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten
und parallel zur Antriebswelle verlegen.
Stabiler
Festpunkt
© Danfoss | Climate Solutions | 2023.10
Die Druck- und Saugabsperrventile haben abgestufte Innendurch-
messer, so dass Rohre in den gängigen Millimeter- und Zollabmessungen
verwendet werden können. Je nach Abmessung wird das Rohr mehr oder
weniger tief eintauchen.
Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich-
terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt
ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile.
Es darf keine explosionsfähige Atmosphäre vorhanden sein!
Löten Sie nicht solange der Verdichter unter Druck steht.
Durch Überhitzung können Schäden am Ventil auftreten.
Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil, bzw.
kühlen Sie während und nach dem Löten den Ventilkörper.
Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu
verhindern.
Unsachgemäße Verrohrungen können Risse und Brüche
verursachen, was Kältemittelverlust zur Folge hat.
Eine fachgerechte Rohrführung der Saug- und Druckleitung
unmittelbar nach dem Verdichter ist von größter Wichtigkeit für
die Laufruhe und das Schwingungsverhalten des Systems.
Möglichst
kurz
Abb. 13
AQ452538745551de-000301 | 17
