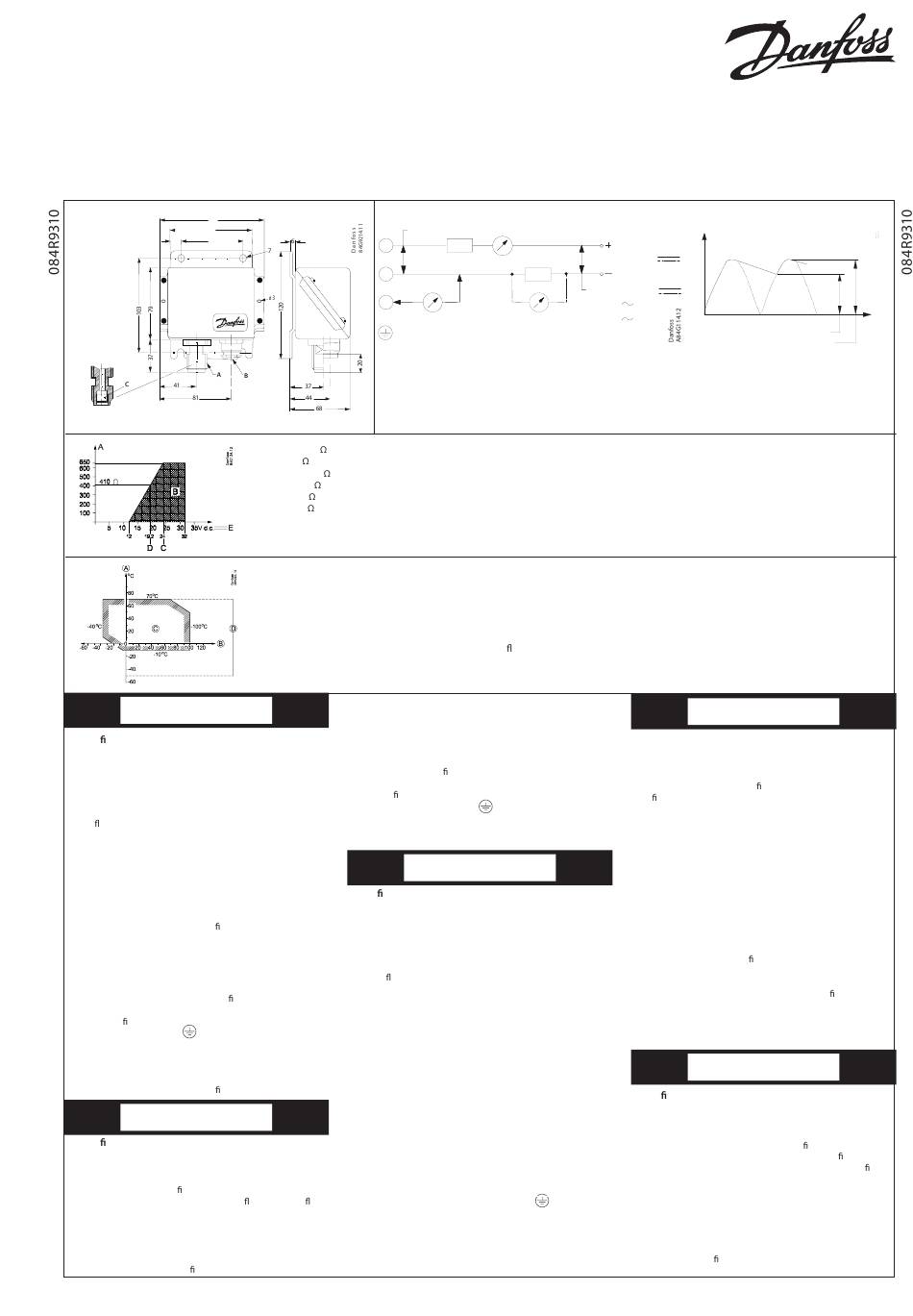

Danfoss EMP 2 Kurzanleitung

Installation guide
EMP 2
116
90
11 68
A = G ½ A
B = Pg 13,5
C = G ½
1
3
4
DANSK
Identi kation
Bestillingsnummer, trykområde og prøvetryk
trykkes på apparatets overpart.
Montering
EMP2 er forsynet med beslag til brug ved fastgørelsen.
Trykstudsen er forsynet med G½ A og
G¼. Trykstudsen er desuden forsynet med en
nøgle ade (NV14) som altid bør anvendes ved
montering og afmontering.
Forekommer der pulsationer i det medie der
måles på, må disse amplitude ikke overskride
apparatets prøvetryk.
Kan medietemperaturen overeskride 100°C (fx
ved dampanlæg) indskydes en vandfyldt rørsløjfe.
Til frostsikring af trykstudsen kan EMP1
arbejde på en luftpude.
Angående temperaturområder, se g. 4.
El-tilslutning
Apparatet er beregnet til en forsyngsspænding på 24 V d.c..
Min. forsyningsspænding: 9 V
Max. forsyningsspænding: 32V
Den masimalt tilladelige beslastningsmodstand afhænger af
forsyningsspændingen og fremgår af g. 3.
Forsyngingsspænding tilsluttes ved klemme P (positiv) og N
(negativ), se g. 2.
Klemme T er testpunkt og jordklemme. Der er
lagt en modstand på 10 ohm mellem klemme N og T.
Funktionsafprøvning kan ske med et voltmeter over
klemmerne N og T (ca. 40-200 mV).
arbejde på en luftpude.
Angående temperaturområder, se g. 4.
ENGLISH
Identi cation
Code number, pressure range and test pressure
are printed on the upper part of the unit.
Installation
EMP2 es equipped with a xing bracket. The pressure
connector is G½ A and G¼. It has spanner ats (14 mm a/ ats)
that should be used when installing and dismantling.
If pulsations occur in the medium being measured,
their amplitude must not exceed the test
pressure of the unit. As a protection against
frost, EMP 2 can operate on an air cushion.
For temperature ranges, see g. 4.
© Danfoss | Climate Solutions | 2022.06
V
P-N
P
N
T
40 -200mV
2
A = Belastning i B = Arbejdsområde
Load in Operating range
Belastung in Betriebsbereich
Charge en Plage de travail
Carga en Gama de trabajo
Carica in campo di funzionamento
B = Medietemperatur
A = Omgivelsestemperatur
Ambient temperture
Umgebungstemparatur
Température ambiante
Temperatura ambiente
Temperatura ambiente
Electrical connection
The unit is designed for a supply voltage of 24 V d.c.
Min. supply Voltage: 9 V
Max.supply Voltage: 32 V
The Max. permissible load resistance depends on the supply
voltage and is given in g.3.
Connect the supply voltage to terminal P(positive) and N
(negative), g. 2.
Terminal T is the test point and
ohm resistor is inserted between terminals N and T. Function
testing can be performed with a millivoltmeter between
termials N and T.
Identi zierung
Bestellnummer, Druckbereich und Prüfdruck
sind auf dem oberen Teil des Gerätes gedruckt.
Montage
EMP2 ist mit einem Befestigungsbeschlag veersehen. Der
Druckanschluss ist mit G½ A und G¼ versehen. Ausserdem hat
der Druckanschluss eine
Schlüssel äche (14 mm SW), die bei Montage und Demontage
immer verwendet werden muss. Wenn im gemessenen
Medium Pulsationen vorkommen, darf deren Amplitude nicht
den Prüfdruck des Geräts überschteigen.
Wenn die Mediumtemperatur 100C übersteigen kann (z.B
bei Dampfanlagen), ist eine wassergefüllte Rohrschleife
einzubauen. Zur Frostsicherung des Druckanschluss kann
EMP2 auf einem Luftkissen arbeiten.
Temperaturbereiche siehe Abb. 4.
Elektrischer Anschluss
Das Gerät ist für eine Versorgungsspannung von 24 V
Gleichstrom vorgesehen.
Min. Versorgungsspannung: 9 V
Max. Versorgungsspannung: 32 V
Die max. zulässige Belastungswiderstand ist anhängig von der
Versorgungsspannung und geth aus Abb. 3 hervor.
Die Versorgungsspannung ist an die Klemmen P (positiv) und
N (negativ) anzuschliessen, siehe Abb. 2.
Klemme T ist der Testpunkt und die Klemme
Erdungsklemme. Zwischen Klemmen N und T ist ein
Widerstand von 10 Ohm montiert. Die Funktionsprüfung kann
mit einem Voltmesser die Klemmen N und T (ca. 40-200 mV
orgenommen werden.
4 -20mA
R
L
R
L
V max. 32 V d. c.
I max.
P max.
C = Normal spænding 24 V d.c.
Normal Voltage 24 v d.c
Normale Spannung 24 V d.c.
Tension normale 24 v d.c.
Tensión normal 24 v d.c.
Tensione normale 24 V c.c
C = Arbejdsområde
Operating range
Media temperture
Betriebsbereich
Medientemperatur
Plage de travail
Température du média
Temperatura media Gama de trabajo
campo di funzionamento
Temperatura dei uido
the earth terminal. A 10
DEUTSCH
die
V
24 V d. c.
22.4 mA
1W
V
( P - N ) min.
V ( P - N ) max.
V = Indgangsspænding
Input voltage
Eingangsspannung
Entrée tension
Tensione di entrata
Tensione di entrata
D = 20% underspænding E = Indgangsspænding
20% undervoltage Input voltage
20% Unterspannung Eingangsspannung
Entrée tension
20% de sous-tension
20% de subtensión Tensione di entrata
sottoalimentazione 20% Tensione di entrata
D = Lagringstemperatur
Storage Temperature
Lagerungstemperatur
Température de stockage
Temperatura de almacenaje
Temperatura di immagazzinamento
FRANCAIS
Kennzeichnung
Bestellnummer, Druckbereich und Prüfdruck sind auf dem
oberen teil des Geräts gedru-ckt.
Montage
EMP comporte une ferrure de xaton. Le raccord de pression
est à letages de G½ A et G¼.
La tubulure de pression comporte un plat pour ouverture de
clé NV 14; ne jamais procéder au montage ou au démontage
de la conduite de pression sans bloquer la tubulure par ses
pans. L'amplitude des pulsations éventuelles du médium ne
doit jamais dépasser la pression d'essai de l'appareil.
Pour températures supérieures à 100°C (installations
à vapeur, par exemple) il est recommandé ccinsérer une bou-
cle de tuyau rempli d'eau. En protection antigel du transmet-
teur, faire fonctionner celui-ci sur un coussin d'air.
Branchement électrique
L'appareil est conçu pour une tension d'alimentation de 24 V
c.c. (9 V Mini, 32 V Max).
La résistance maximale admise de la charge est fonction de la
tension d'alimentation (voir g. 3).
Les bornes P (positif) et N (négatif) sont destinées au
branchement de la tension d'alimentation (voir g. 2).
La borne T est le point d'essai, celle marquée la borne de terre.
Une résistance de 10 ohm est insérée entre les bornes N et T
en vue de l'essai de fonctionnement. Branchée entreces deux
bornes, le millivolt-métre doit indiquer entre 40 et 200 mV.
ESPAÑOL
Identi cación
El número de código, la gama de presión y la presión de
prueba están impresos en la parte superior de la unidad.
Instalación
El EMP 2 está equipado de un soporte de jación. El conector
de presión está G½ A y G¼. Está provisto de super cies planas
previstas para una llave (distancia de 14 mm entre super cies
planas) que se utilizarán para la instalación y el desmontaje.
Si se producen pulsaciones en el medio donde se efectúa la
medición, su amplitud no deberá rebasar la presión máx. de
prueba. Si la temperatura del medio puede rebasar los 100°C
(por ejemplo en una instalación de vapor), se intercalará un
bucle lleno de agua. A título de proteccón contra la helada, el
EMP 2 puede funcionar sobre colchón de aire. Para gamas de
temperatura, veàse gura 4.
AN00008640872901-000201 | 1
