Datenblatt

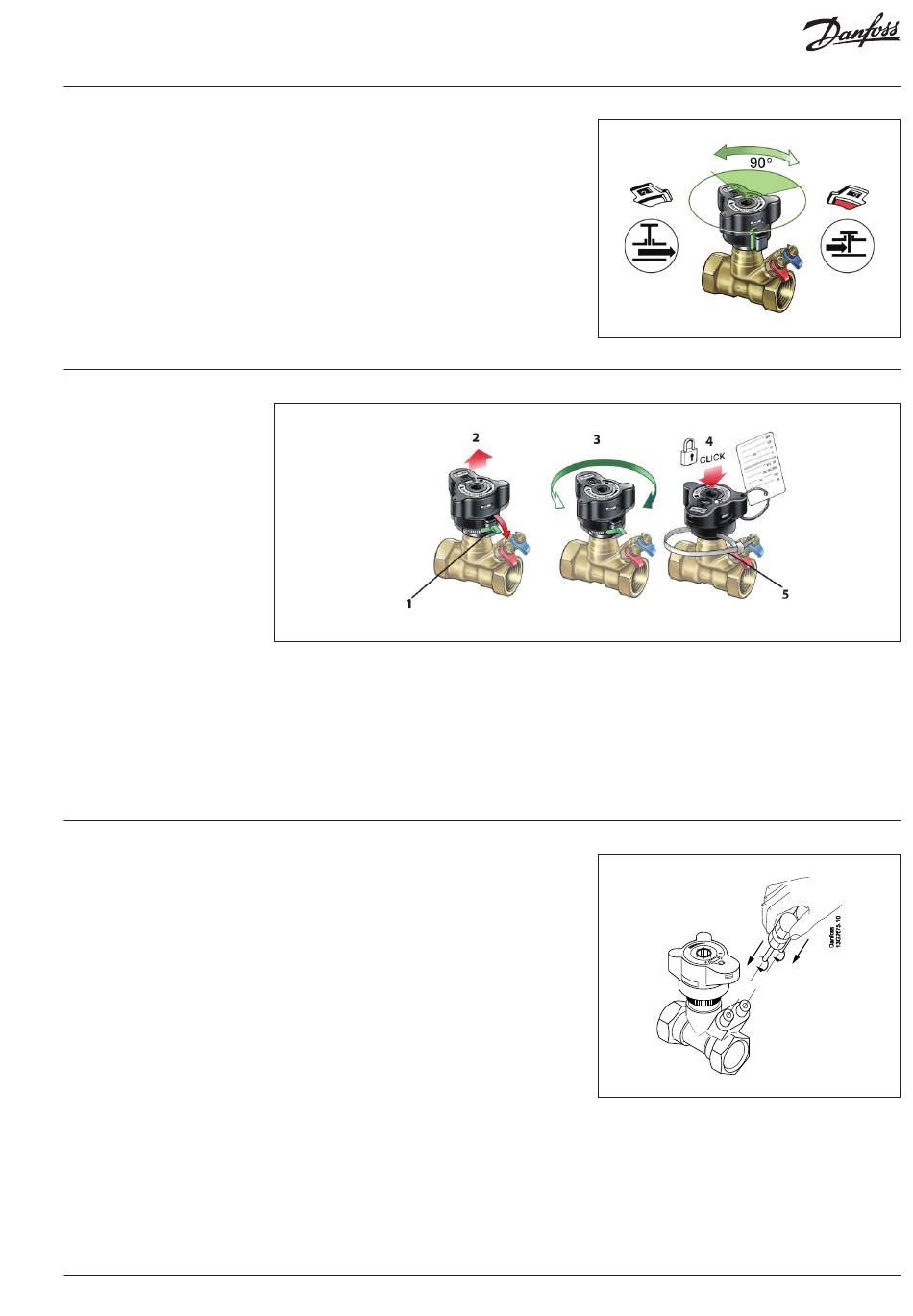

Absperren
Einstellen und Arretieren
Messen
© Danfoss | 2020.06
Strangregulierventil LENO™ MSV-B
Zur Absperrung des Ventils muss das Handrad
heruntergedrückt werden.
Die Absperrfunktion basiert auf einem
Kugelventil, welches zur kompletten Absperrung
des Durchflusses eine Drehung von lediglich
90 Grad erfordert.
Am Anzeigefenster wird die aktuelle Einstellung
ersichtlich:
• rot = geschlossen
• weiß = offen
Das Ventil verfügt über eine integrierte
Voreinstellungsfunktion zur präzisen
Einregulierung der Durchflussmenge.
Die Einstellung der gewünschten
Durchflussmenge erfolgt in 5 Schritten:
1. Entsperren Sie die Blockierung mit
dem grünen Hebel oder einem 3-mm-
Innensechskantschlüssel.
Der Durchfluss durch das Ventil LENO™
MSV-B kann mit dem Danfoss PFM 1000 oder
Messinstrumenten anderer Hersteller gemessen
werden. Das LENO™ MSV-B Ventil ist mit zwei
Messnippeln für 3-mm-Messnadeln ausgestattet.
Eine Doppelhalterung erlaubt den gleichzeitigen
Anschluss beider Messnadeln.
Vorgehensweise zur Durchflussmessung mit
PFM:
1. Durchflussmessung auswählen.
2. Ventifabrikat auswählen.
3. Ventiltyp und -größe auswählen.
4. Voreinstellung eingeben.
5. Ventil und Messinstrument verbinden.
6. Statischen Druck kalibrieren.
7. Durchfluss messen.
2. Das Handrad schnellt automatisch nach oben.
3. Der berechnete Wert kann nun eingestellt
werden.
4. Wenn das Handrad bis zum Einrasten
gedrückt wird, ist die Einstellung arretiert.
5. Sicherung - die Einstellung kann durch ein
Band (siehe Abbildung) gesichert werden.
AI100486471298de-000401 | 5
