Datenblatt

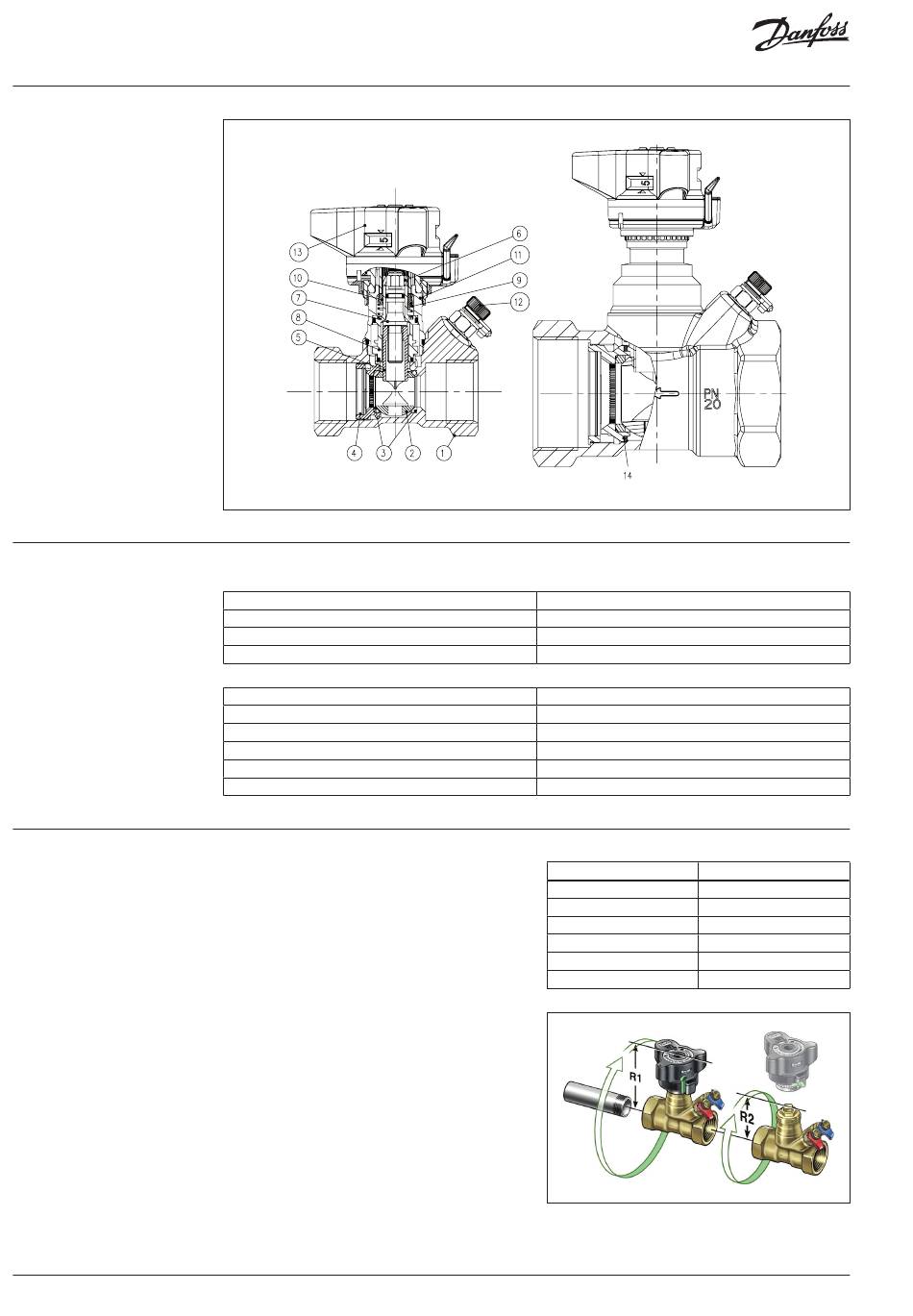

Konstruktion
1. Ventilgehäuse
2. Kugel
3. Kugelsitz
4. Tragschraube
5. Drosselbuchse
6. Spindelkopf
7. Spindel
8. Absperrbuchse
9. Feder
10. Verdrehsicherung
11. Oberteil
12. Messnippel
13. Handrad
14. Dichtung für Tragschraube
Technische Daten
Montage
4 | AI100486471298de-000401
Strangregulierventil LENO™ MSV-B
Medienberührte Teile
Ventilgehäuse
O-Ringe
Kugel
Kugeldichtung
Max. statischer Arbeitsdruck
Statischer Druck im Test
Max. Differenzdruck im Ventilbereich
Max. Medientemperatur
Min. Temperatur
Kühlflüssigkeiten
Vor der Montage des Ventils ist sicherzustellen,
dass das Rohrsystem sauber ist und dass:
1. das Ventil um 360 Grad gedreht werden kann,
wenn Gewinderohr benutzt wird.
2. das Ventil entsprechend des
Durchflussrichtungspfeils montiert wird.
Abnehmen des Handrads
1. Handrad auf 0/0 einstellen.
2. Einstellblockierung lösen (grün).
3. Überwurfmutter aufschrauben.
Montage des Handrads
Achten Sie vor der Montage darauf, dass die
Handrad-Einstellung 0/0 ist.
Für DN 15 20-Ventile mit Außengewinde:
Danfoss bietet eine breite Palette an
Klemmverbindern für Stahl-, Kupfer- und PEX-
Rohre an.
DZR-Messing
EPDM
Verchromtes Messing
Teflon
20 bar
30 bar
2.5 bar (250 kPa)
120 °C
-20°C
Ethylenglykol/Propylenglykol und HYCOOL (max. 30 %)
DN
15
20
25
32
40
50
R1/R2 (mm)
96/58
99/60
101/63
124/87
127/90
131/94
© Danfoss | 2020.06
