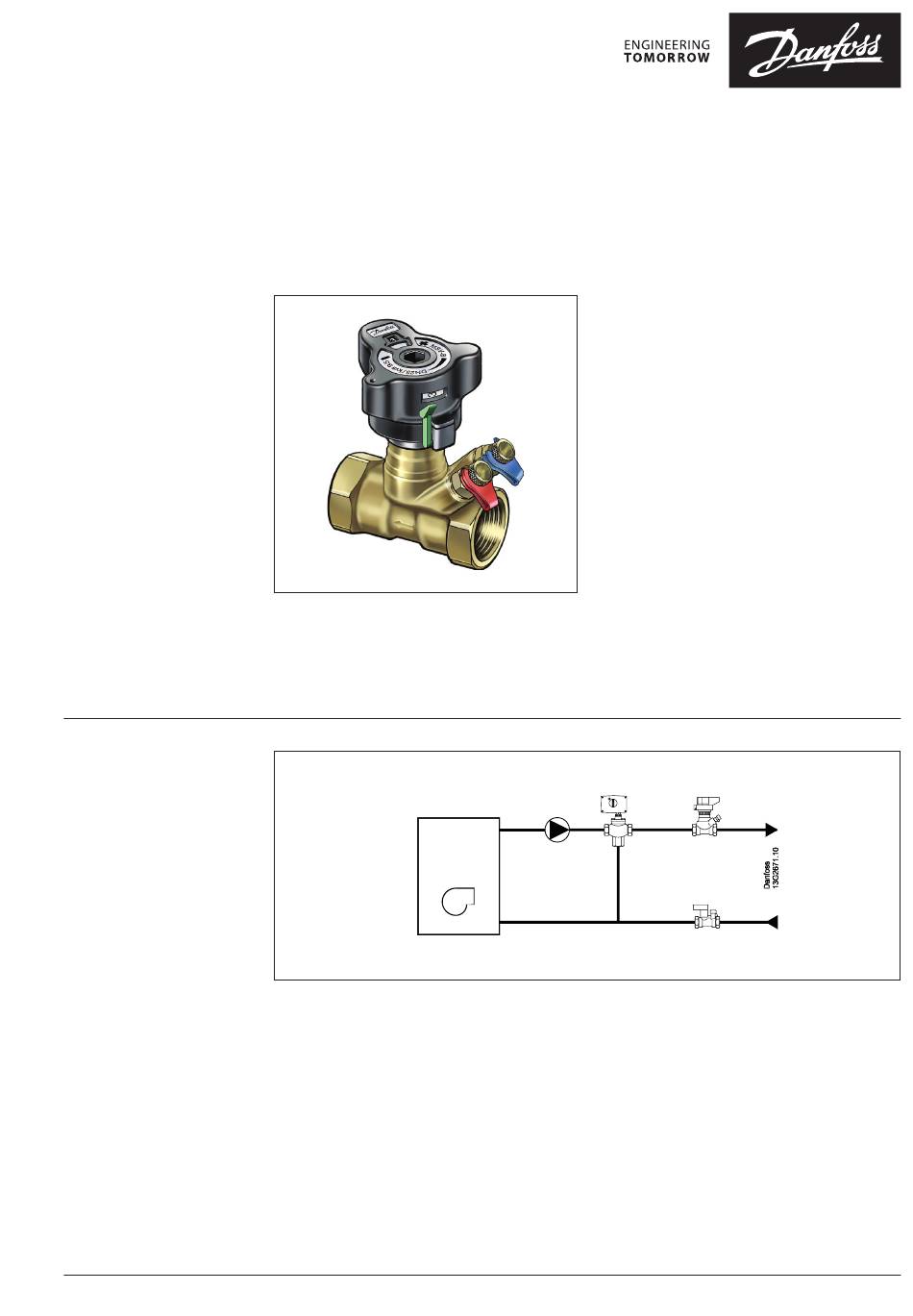

Strangregulierventil LENO™ MSV-B
Beschreibung
Anwendung
© Danfoss | 2020.06
LENO™ MSV-B ist Teil einer neuen Generation
manueller Ventile zur Einregulierung von
Heizungs- und Kühlkreisläufen sowie von
Warmwassersystemen.
Wasserkessel, Wohnungsstationen oder
Wärmepumpen in 1-Familienhäusern
• Zur Durchflussmessung.
• Absperrfunktion für Wartung/Reparaturen.
LENO™ MSV-B, eine Kombination aus
Strangregulier- und Absperrventil, zeichnet sich
durch folgende Funktionsmerkmale aus:
• Abnehmbares Handrad zur Erleichterung
der Montage.
• Digitale, aus verschiedenen Blickwinkeln
ablesbare Einstellskala.
• Einfachste Arretierung der Voreinstellung.
• Integrierte Messnippel für 3-mm
Messnadeln.
• Öffnen/Schließen in Notfällen mit
Innensechskantschlüssel.
• Farbanzeige für Ventil offen/geschlossen.
LENO™ MSV-B wird für den Einsatz in Systemen
mit konstantem Durchfluss empfohlen. Das
Ventil kann sowohl im Vorlauf- als auch im
Rücklauf montiert werden.
DN 15-Ventile sind mit Innen- oder
Außengewinde für Klemmverbinder erhältlich.
Alle anderen Dimensionen sind ausschließlich
mit Innengewinde verfügbar.
Die Ventildaten des LENO™ MSV-B sind in den
Danfoss PFM 1000 Messinstrumenten hinterlegt.
AI100486471298de-000401 | 1
Werbung
Verwandte Anleitungen für Danfoss LENO MSV-B
Inhaltszusammenfassung für Danfoss LENO MSV-B
- Seite 1 Ventile zur Einregulierung von mit Innengewinde verfügbar. Heizungs- und Kühlkreisläufen sowie von Die Ventildaten des LENO™ MSV-B sind in den Warmwassersystemen. Danfoss PFM 1000 Messinstrumenten hinterlegt. Anwendung Wasserkessel, Wohnungsstationen oder Wärmepumpen in 1-Familienhäusern • Zur Durchflussmessung. • Absperrfunktion für Wartung/Reparaturen.
- Seite 2 Datenblatt Strangregulierventil LENO™ MSV-B Anwendung Klimaeinheit Einrohrsystem •Für konstanten Durchfluss. • Zur Durchflussmessung. • Zur Durchflussmessung. • Absperrfunktion für Wartung/Reparaturen. •Absperrfunktion für Wartung/Reparaturen. Ventilatorkonvektoren •Zur Durchflussmessung. • Absperrfunktion für Wartung/Reparaturen. 2 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 3 Standard-Messnippel (2 Stück) 003Z4662 Verlängerte Messnippel, 60 mm (2 Stück) 003Z4657 Handrad 003Z4652 003L8260 Danfoss-Messinstrument PFM 100 Danfoss-Messinstrument PFM 1000 (10 bar) 003Z8260 Danfoss-Messinstrument PFM 1000 (20 bar) 003Z8261 Kennschild und Plombierbänder (10 Stück) 003Z4660 Klemmverbinder für Ventile mit Außengewinde PEX-Verbindungen, Bestell-...
- Seite 4 Montage des Handrads Achten Sie vor der Montage darauf, dass die Handrad-Einstellung 0/0 ist. Für DN 15 20-Ventile mit Außengewinde: Danfoss bietet eine breite Palette an Klemmverbindern für Stahl-, Kupfer- und PEX- Rohre an. 4 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 5 Hebel oder einem 3-mm- Innensechskantschlüssel. Messen Der Durchfluss durch das Ventil LENO™ MSV-B kann mit dem Danfoss PFM 1000 oder Messinstrumenten anderer Hersteller gemessen werden. Das LENO™ MSV-B Ventil ist mit zwei Messnippeln für 3-mm-Messnadeln ausgestattet. Eine Doppelhalterung erlaubt den gleichzeitigen Anschluss beider Messnadeln.
- Seite 6 Druckmessung nicht identisch. Die kv-Signalwerte werden für Messinstrumente benutzt, die nicht von Danfoss stammen. * mit Software 9,4 oder höher. Bei den Modellen Danfoss PFM 1000 sind sämtliche Daten im Speicher abgelegt, und die Instrumente bringen die folgende Formel zur Anwendung: 6 | AI100486471298de-000401 ©...
- Seite 7 2.54 5.21 6.96 25.76 1.99 2.57 5.24 7.15 26.58 2.04 5.27 7.34 27.38 2.09 7.52 28.16 2.14 7.69 28.90 2.18 7.85 29.59 2.22 7.98 30.21 2.26 8.09 30.74 8.17 31.17 8.22 31.47 31.61 © Danfoss | 2020.06 AI100486471298de-000401 | 7...
- Seite 8 Datenblatt Strangregulierventil LENO™ MSV-B Dimensionierung 8 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 9 Δp Für die Steigleitung erforderlicher Druck [bar] √ 0.20 � ∆p Δp Für die Steigleitung verfügbarer Druck = 4.5 m was, wie auf Seite 7 und 12 gezeigt, einer Voreinstellung von 4,2 entspricht. © Danfoss | 2020.06 AI100486471298de-000401 | 9...
- Seite 10 Datenblatt Strangregulierventil LENO™ MSV-B Durchflussdiagramme, DN LENO™ MSV-B DN 15 LF 15 LF Setting 10 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 11 2.17 0.63 2.23 0.67 2.30 0.71 2.36 0.74 2.42 0.78 2.47 0.82 Durchflusscharakteristik -value 1 . 0 2 . 0 3 . 0 4 . 0 5 . 0 6 . 0 Setting © Danfoss | 2020.06 AI100486471298de-000401 | 11...
- Seite 12 Datenblatt Strangregulierventil LENO™ MSV-B Durchflussdiagramme, LENO™ MSV-B DN 15 DN 15 Setting 12 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 13 0.75 2.70 0.80 2.77 0.84 2.84 0.88 2.90 0.93 2.95 0.97 3.00 Durchflusscharakteristik -value 1 . 0 2 . 0 3 . 0 4 . 0 5 . 0 6 . 0 Setting © Danfoss | 2020.06 AI100486471298de-000401 | 13...
- Seite 14 Datenblatt Strangregulierventil LENO™ MSV-B Durchflussdiagramme, LENO™ MSV-B DN 20 DN 20 Setting 14 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 15 5.99 1.86 6.09 1.96 6.19 2.07 6.29 2.19 6.39 2.31 6.49 6.60 Durchflusscharakteristik -value 1 . 0 2 . 0 3 . 0 4 . 0 5 . 0 6 . 0 Setting © Danfoss | 2020.06 AI100486471298de-000401 | 15...
- Seite 16 Datenblatt Strangregulierventil LENO™ MSV-B Durchflussdiagramme, LENO™ MSV-B DN 25 DN 25 Setting 16 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 17 8.06 2.64 8.33 2.76 8.59 2.89 8.84 3.02 9.08 3.15 9.30 9.50 Durchflusscharakteristik -value 1 . 0 2 . 0 3 . 0 4 . 0 5 . 0 6 . 0 Setting © Danfoss | 2020.06 AI100486471298de-000401 | 17...
- Seite 18 Datenblatt Strangregulierventil LENO™ MSV-B Durchflussdiagramme, LENO™ MSV-B DN 15 LF DN 32 Setting 18 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 19 3.19 12.51 3.47 13.23 3.75 13.98 4.05 14.74 4.36 15.49 4.67 16.23 4.98 16.91 5.30 17.51 5.63 18.00 Durchflusscharakteristik -value 1 . 0 2 . 0 3 . 0 4 . 0 Setting © Danfoss | 2020.06 AI100486471298de-000401 | 19...
- Seite 20 Datenblatt Strangregulierventil LENO™ MSV-B Durchflussdiagramme, LENO™ MSV-B DN 40 DN 40 Setting 20 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 21 6.74 23.81 7.09 24.44 7.44 25.00 7.80 25.46 8.18 25.80 8.58 26.00 Durchflusscharakteristik -value 1 . 0 2 . 0 3 . 0 4 . 0 5 . 0 6 . 0 Setting © Danfoss | 2020.06 AI100486471298de-000401 | 21...
- Seite 22 Datenblatt Strangregulierventil LENO™ MSV-B Durchflussdiagramme, LENO™ MSV-B DN 50 DN 50 Setting 22 | AI100486471298de-000401 © Danfoss | 2020.06...
- Seite 23 10.99 37.24 11.41 38.14 11.84 38.93 12.27 39.56 40.00 Durchflusscharakteristik -value 1 . 0 2 . 0 3 . 0 4 . 0 5 . 0 6 . 0 7 . 0 Setting © Danfoss | 2020.06 AI100486471298de-000401 | 23...
-
Seite 24: Abmessungen
