DROSSELKLAPPEN- UND CHOKEZUG

(ZUSATZAUSRÜSTUNG)
Die Drosselklappen- und Chokehebel sind mit Bohrungen versehen, die ei-
ne Montage der als Zusatzausrüstung erhältlichen Kabelzüge erlauben. Die

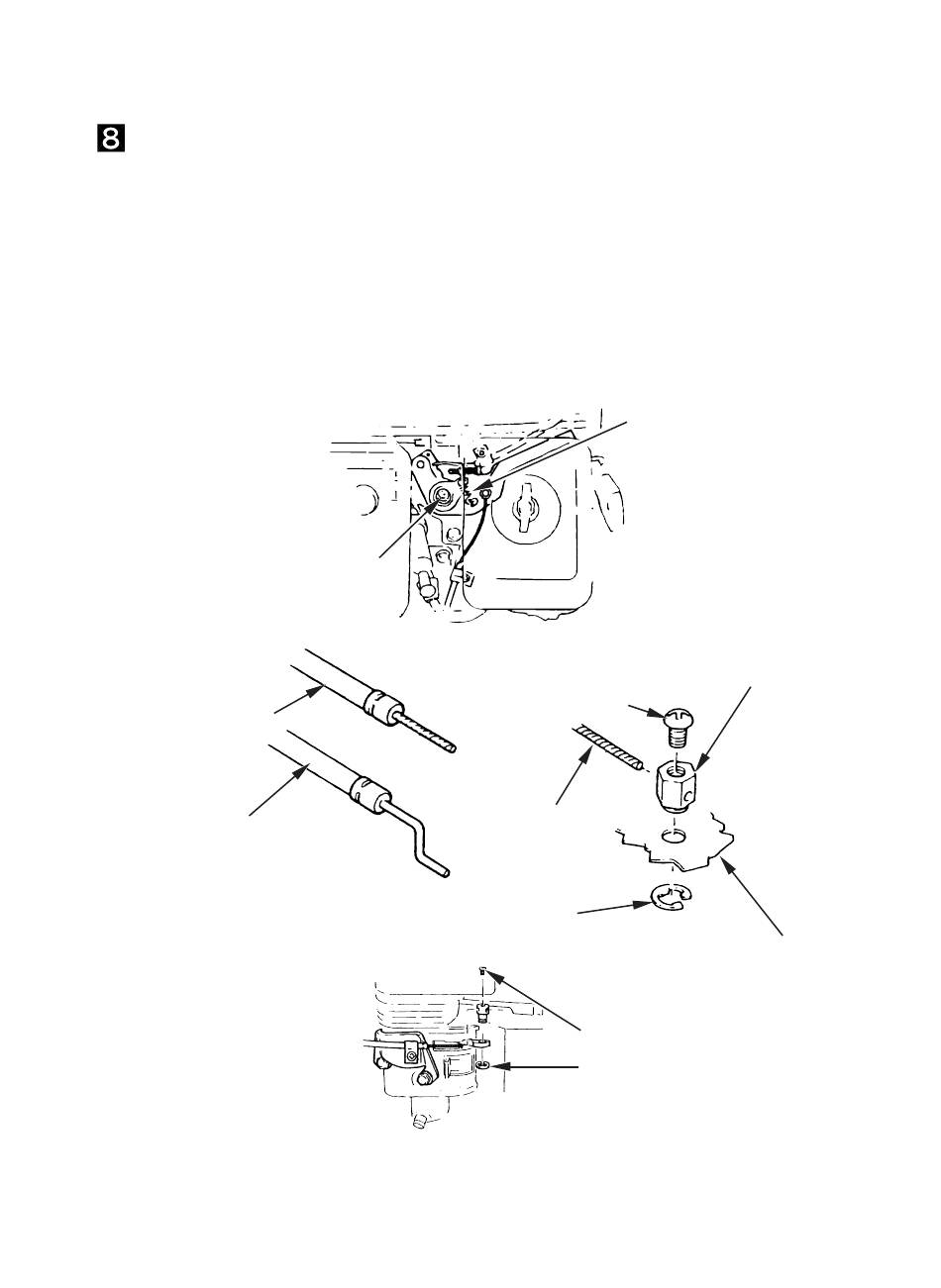

nachfolgende Abbildung zeigt die Einbaubeispiele für einen Volldraht-Ka-
belzug und einen beflochtenen Kabelzug. Wenn ein beflochtener Zug ver-
wendet wird, muß die gezeigte Rückzugsfeder ebenfalls eingebaut werden.
Wenn die Drosselklappe mit dem Kabelzug bedient werden soll, muß dazu
die Reibungsmutter des Drosselklappenhebels gelöst werden.
DROSSELKLAPPENHEBEL-
REIBUNGSMUTTER
BEFESTIGUNG DES
LITZEN-KABELZUGS
BEFESTIGUNG DES
VOLLDRAHT-KABELZUGS
4-mm-SCHRAUBE
DRAHT
5 mm-HALTEKLAMMER
28
RÜCKZUGSFEDER
DRAHTHALTEMUTTER
GASHEBEL
DRAHTHALTEMUTTER
5 mm-HALTEKLAMMER
