Mechanischer Anbau

Pos: 19 / 99 geräte spez. Module /PG2 Vakuum-Verl ege syst eme/S H-2500- UNI -B/Installation SH -2500-UNI-B @ 0\m od174_1.doc @ 81 86 @ 222

Allgemeines

6.1
Das Gerät darf nur von geschulten und beauftragten Personal installiert und gewartet werden.
Saugplatte am Gerät anbringen
6.2
Saugplatte
•
Gerät an der Aufhängeöse am verwendeten Trägergerät/Hebezeug einhängen. Sicher befestigen!
Eigengewicht des Trägergerät/Hebegerätes und Höchsttraglast beachten!
•
Saugplatte ins Gerät einsetzen.
•
Steckbolzen in Bohrung stecken bis die Auskragung des Steckbolzens an der Saugplattenleiste
ansteht.
•
Steckbolzen nach unten drehen, bis die Auskragung sicher unter dem Haltewinkel steht. Prüfen Sie, ob
der Steckbolzen fest sitzt. Er darf sich nicht ohne Drehung herausziehen lassen.
•
Über den Schlauch Vakuumanschluss zur Saugplatte herstellen und mit eingebauter
Schraubabdichtung kontern.
•
Vor der Arbeit mit Lasten die Sicherheitseinrichtungen prüfen (siehe Kap. Sicherheitseinrichtungen
prüfen).
17 / 31

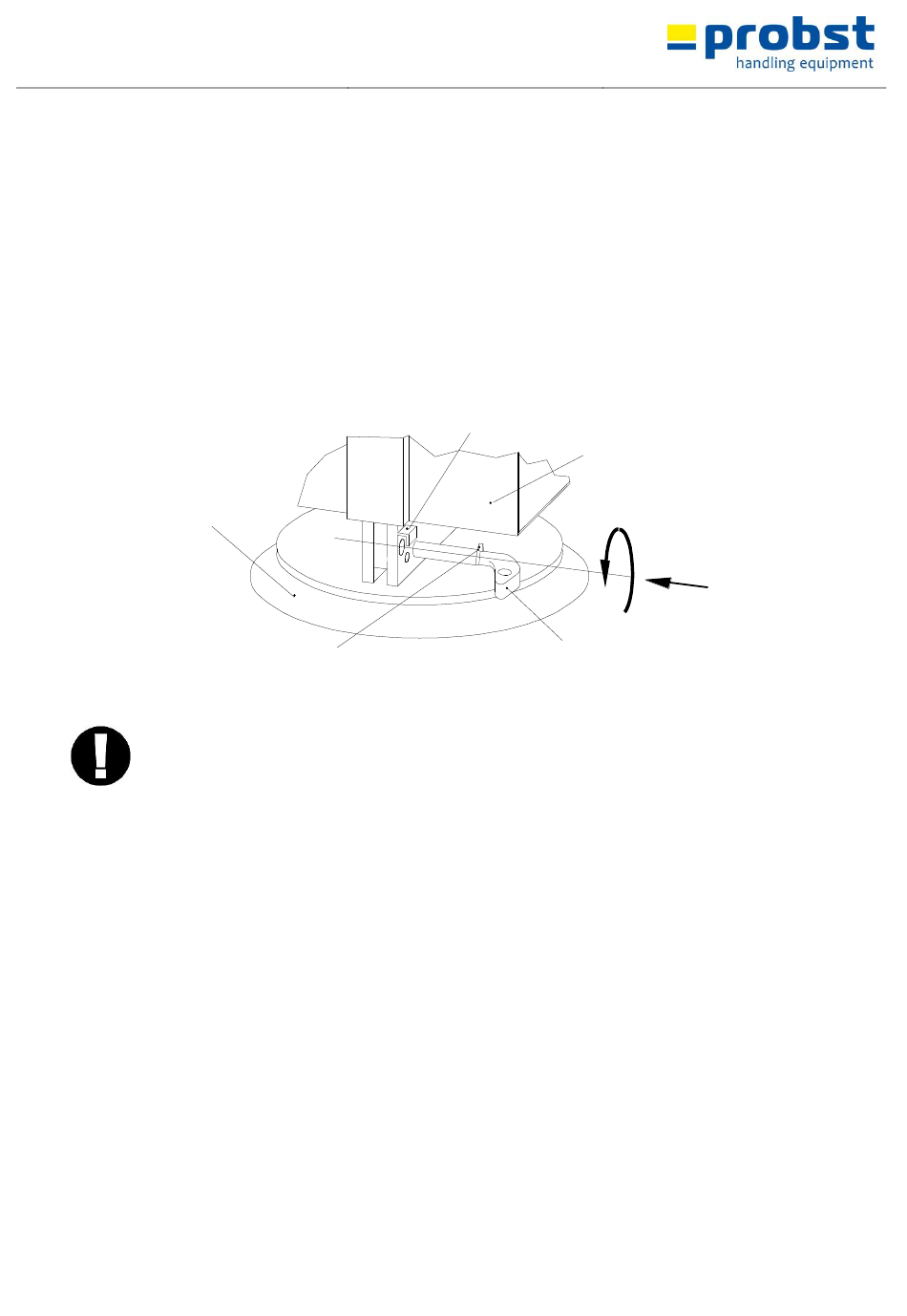

Auskragung
Installation
Haltewinkel
Hebegerät
Steckbolzen
