GER
4.5

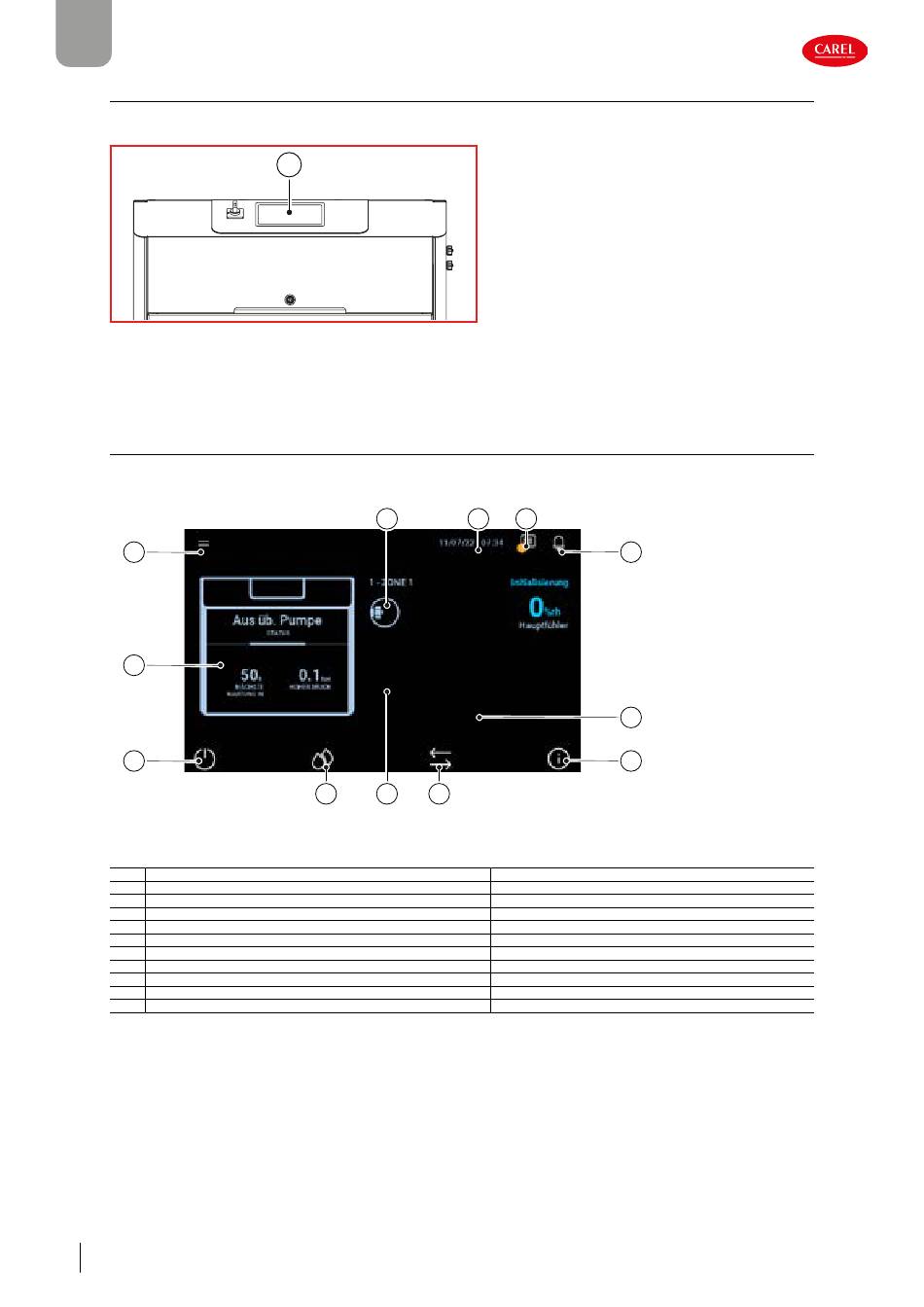

Bedienteil
Das Bedienteil befindet sich an der oberen Vorderseite der Pumpenstation (1 - Abb. 4.m) und ermöglicht dem Bediener die Inter-
aktion mit dem Anlagensteuerungssystem.
Fig. 4.m
Das Bedienteil und der Anlagenkonfigurationsmodus variieren abhängig vom Modell der installierten Pumpenstation. Diese
kann wie im Abs. 4.3 beschrieben identifiziert werden.
4.5.1 humiFog Multizone Touch
Auf der Startseite (Abb. 4.n) befinden sich die Informationen zur Pumpenstation und zu den Zonen, z. B. die aktuelle Produktion
und der Gerätestatus.
10
11
1 2
Fig. 4.n
Bez.
Beschreibung
1
Interaktives Touch-Display
2
Schnellmenü ON/OFF
3
Schnellmenü SETPOINT
4
Schnellmenü INPUT/OUTPUT
5
Schnellmenü INFO
6
Beschreibendes Icon des Zonenstatus
7
Alarmliste
8
Ereignismeldezentrale
9
Systemdatum und -zeit
10
Hauptmenü
11
Beschreibendes Icon der Pumpenstation
Schnellmenü humiFog Multizone Touch
Das Schnellmenü ermöglicht den Schnellzugriff auf Systemfunktionen und -informationen direkt von der Hauptmaske aus,
ohne ein Login zu erfordern.
Es sind 4 Schnellmenüs verfügbar:
• ON/OFF
• SETPOINT
• INPUT/OUTPUT
• INFO
16
Identifizierung des Systems
1
6
3
6
4
9
8
7
1
5
Funktion
humiFog Multizone Touch Oil-free +0300127ML rel. 1.0 28.09.2023
Tab. 4.i
