GER

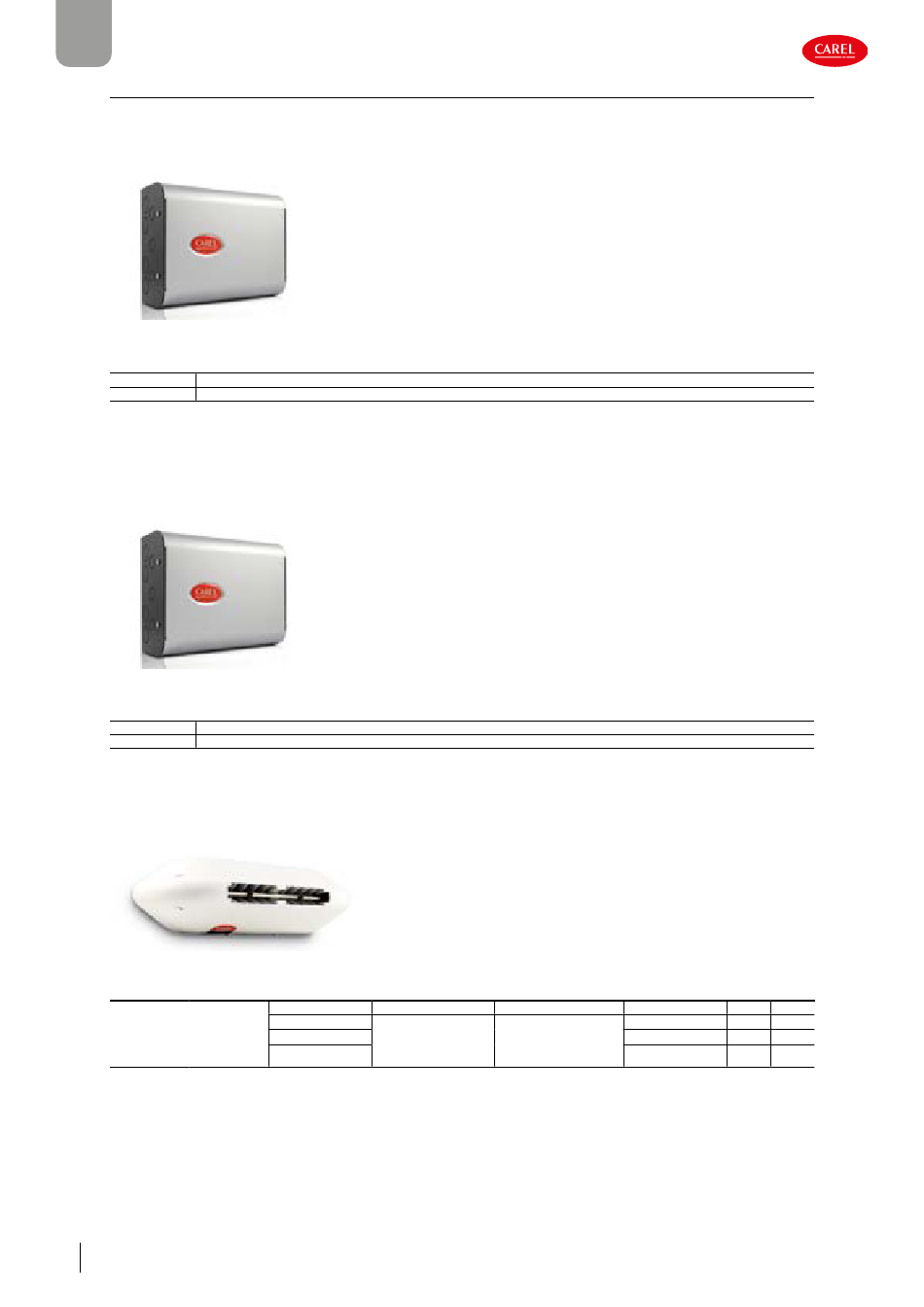

4.4.1 Raumbefeuchtung
Hydraulische Direct-Box
Hydraulikschrank für den Anschluss der Pumpenstation an die Gebläse zwecks Raumbefeuchtung. Enthält druckbeaufschlagte
Elektroventile für 1/2 Wasserleitungen (Zone/Stufe). Siehe Betriebsanleitung, Code +050001828.
Fig. 4.g
Bez.
Beschreibung
UAKDLASV10
Hydraulische Direct-Box für die Ansteuerung von 1 Zone/Stufe
UAKDLASV20
Hydraulische Direct-Box für die Ansteuerung von 2 Zonen/Stufen
Elektrische Direct-Box
Schaltschrank für den Anschluss der Pumpenstation an die Gebläse zwecks Raumbefeuchtung. Empfängt die Befehle an das
Zulauf- und Abschlämmventil (1 oder 2 Zonen/Stufen), die er an die hydraulische Direct-Box zur Aktivierung der Ventile sendet.
Steuert gleichzeitig die Gebläselüfter an, die nur dann aktiviert werden, wenn eine Befeuchtungsanforderung vorliegt.
Siehe Betriebsanleitung, Code +050001828.
Fig. 4.h
Bez.
Beschreibung
UAKDLAEL10
Elektrische Direct-Box für die Ansteuerung von 1 Zone/Stufe
UAKDLAEL20
Elektrische Direct-Box für die Ansteuerung von 2 Zonen/Stufen
Gebläse
Die Gebläse werden direkt in dem zu befeuchtenden und zu kühlenden Raum positioniert. Sie unterscheiden sich im Durchsatz
und in der Sprührichtung. Der Anschluss an die Pumpenstation erfolgt über die Zubehörteile der hydraulischen Direct-Box und
der elektrischen Direct-Box. Siehe Betriebsanleitung, Code +050001852.
Fig. 4.i
D
L
A
Bandbreite
14
Identifizierung des Systems
0
*
*
Düsenanzahl
Versorgung
2
D: 230 Vac 50 Hz, 1~,
U: 115 Vac 60 Hz, 1~
4
8
*
*
Verteilung
Düsengröße (l/h)
F: frontseitige Zerstäu-
0: 1.45
bung
1: 2.80
Bfrontseitige und rückseiti-
2: 4.00
ge Zerstäubung
humiFog Multizone Touch Oil-free +0300127ML rel. 1.0 28.09.2023
Tab. 4.f
Tab. 4.g
0
0
--
--
Tab. 4.h
