GER
5.2

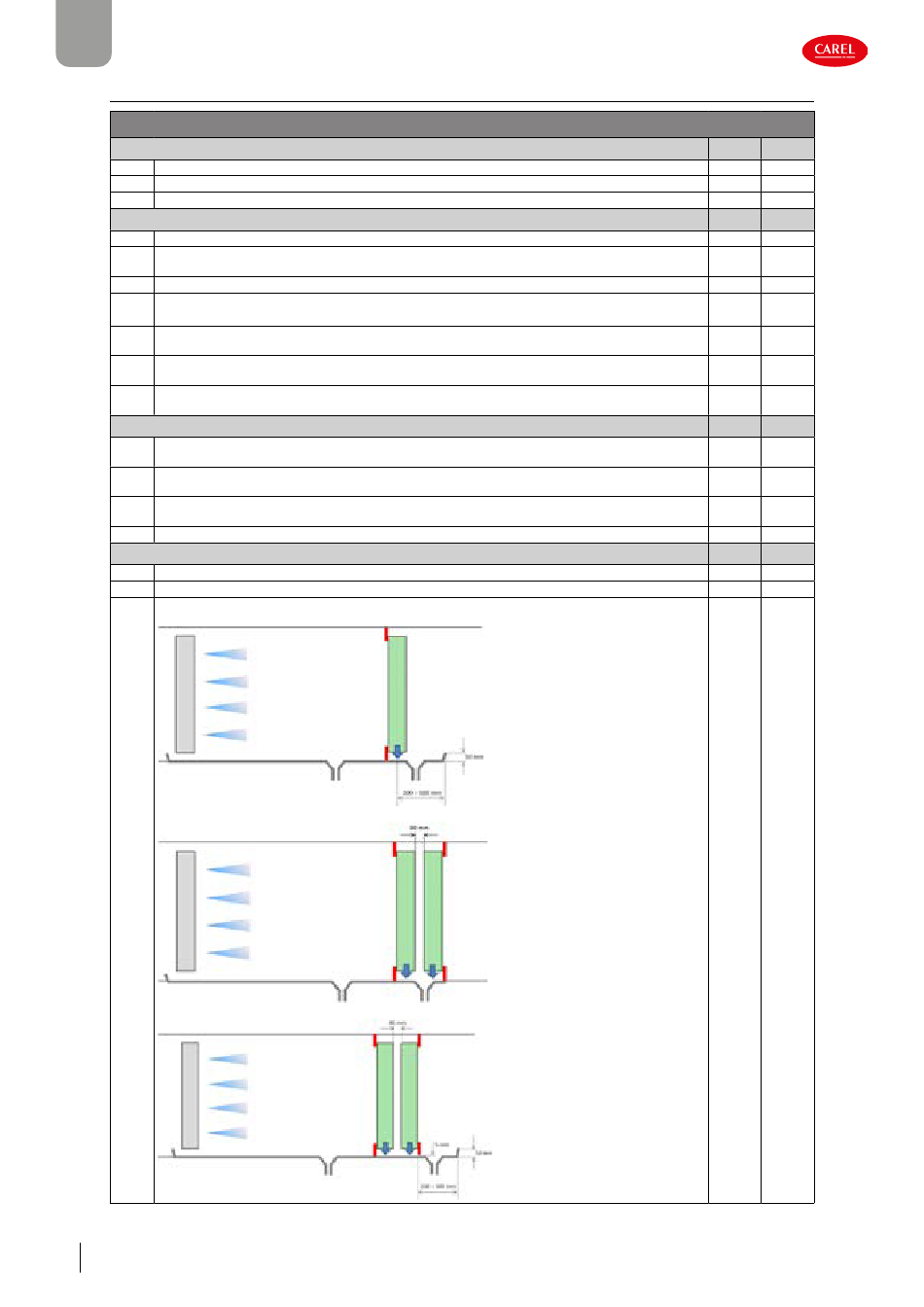

Checkliste für die Installation
Finale Checkliste für die Installation
1. Installationsort
1.a
Temperaturbereich 1 – 40 °C (34 – 104 °F)
1.b
Geschützt vor Regen und Feuchtigkeit
1.c
Geschützt vor direkter Sonneneinstrahlung
2. Hydraulische Leitung
2.a
Alle hydraulischen Anschlüsse sind korrekt montiert
Die Materialien sind für die Verwendung mit durch Umkehrosmose aufbereitetem Wasser geeignet (Edelstahl/Kunst-
2.b
stoff )
2.c
Verrohrung der Speiseleitung in die Pumpenstation ist für einen Betriebsdruckbereich von 2 - 5 bar geeignet
Verrohrung der Speiseleitung aus der Pumpenstation zum Zerstäubungssystem ist für Drücke bis zu 100 bar geeignet
2.d
Speiseleitung aus der Pumpenstation zum Zerstäubungssystem hat eine Länge innerhalb der vom Hersteller angege-
2.e
benen Grenzwerte (Abs. 5.2 des Installationshandbuchs)
Abschlämmventile NOL sind an den tiefsten Punkten installiert, um den Abfluss des Wassers aus dem Kreislauf zu er-
2.f
leichtern (Abb. 5.c des Installationshandbuchs)
Abschlämmleitung und Auffangwanne sind gemäß den Anweisungen des Herstellers installiert (Abs. 4.2 des Installa-
2.g
tionshandbuchs)
3. Elektrische Anschlüsse
Verdrahtung der Elektroventile ist gemäß den Anweisungen des Herstellers ausgeführt (Abs. 6.2 des Installationshand-
3.a
buchs)
Anschlusskabelquerschnitte passend zur maximalen Entfernung zwischen den Zonenschaltschränken und den jewei-
3.b
ligen Racks (Abs. 6.3 des Installationshandbuchs)
Verdrahtung der Freigabe- und Steuersignale ist gemäß den Anweisungen des Herstellers ausgeführt (Abs. 6.4 des
3.c
Installationshandbuchs)
3d
Ethernet-Anschluss ist gemäß den Anweisungen des Herstellers ausgeführt
4. Tropfenabscheider
4.a
Doppeltropfenabscheider mit einem Abstand von 80 mm (3.15")
4.b
Größe der Auffangwanne unter dem Abscheider von 200 bis 500 mm (7.87" bis 19.70")
4.c
Tropfenabscheider ist nach den Anweisungen des Herstellers in der Kurzanleitung +0500066IE je nach Typ installiert:
- Einzelschicht
- Doppelschicht Alternative 1
- Doppelschicht Alternative 2
20
Vorbereitung der Inbetriebsetzung
Ja
Ja
Ja
Ja
humiFog Multizone Touch Oil-free +0300127ML rel. 1.0 28.09.2023
Nein
Nein
Nein
Nein
