Bei Vorhandensein mehrerer Zonen müssen die Parameter für jede Zone der Anlage überprüft werden.
Sollten die Parameter geändert werden müssen, kann die Konfiguration einer Zone auf die nächste übertragen werden, indem

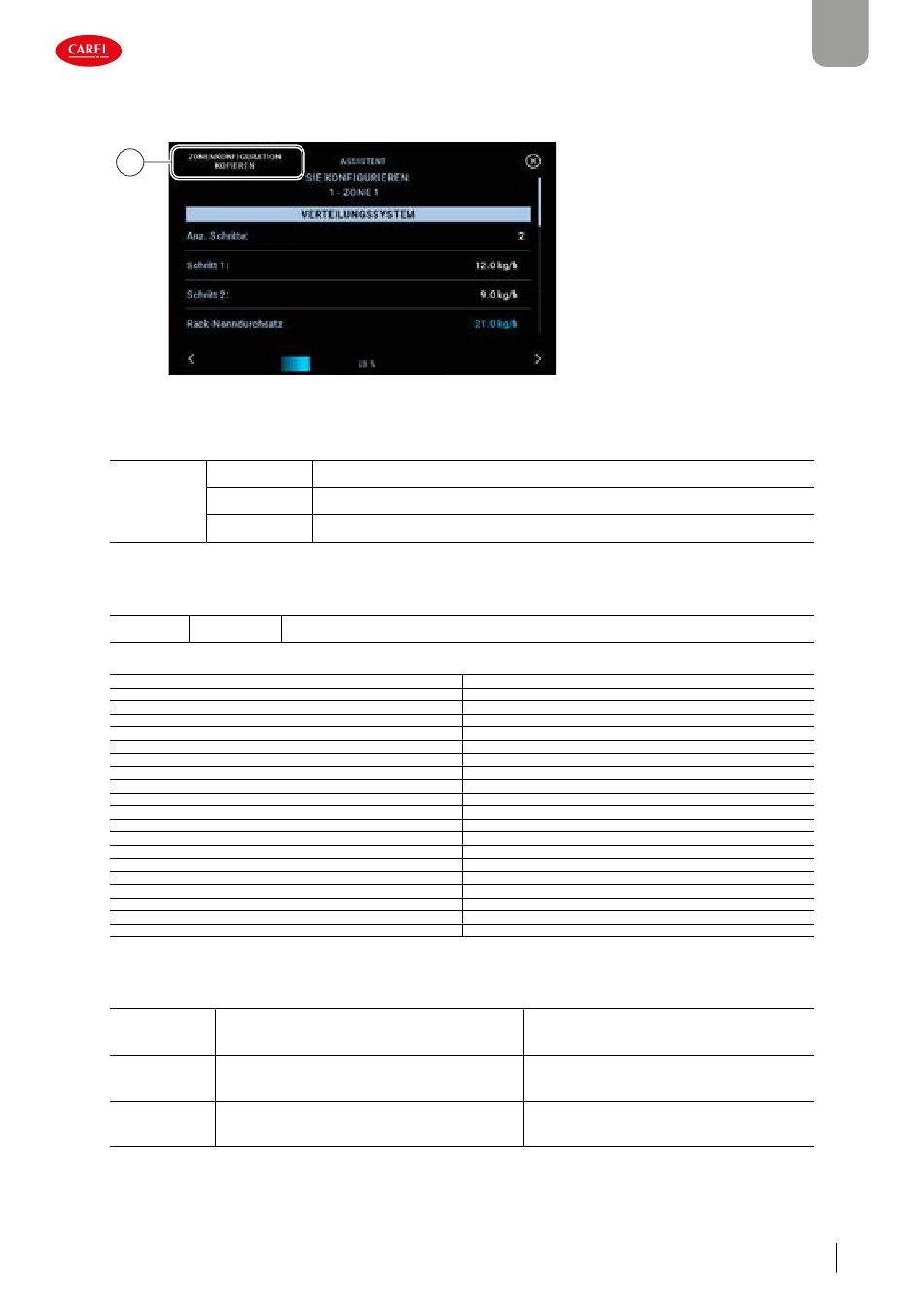

auf ZONENKONFIGURATION KOPIEREN gedrückt wird (14 - Abb. 6.n).
14
Fig. 6.n
Überprüfen Sie die Parameter des Verteilungssystems:
Funktionen
Parameter
Verteilungssystem Anz. Stufen
Stufe 1:6
Rack-Nenndurchsatz Zeigt die Rack-Nennleistung an.
Überprüfen Sie die Regelparameter:
Funktionen
Parameter
Regelung
Art der Regelung
Art der Regelung
Feuchte (ein Fühler)
Ext. Signal + Temperatur begrenzen
Ext. Signal + Feuchte begrenzen
Ext. proport. Signal
EIN/AUS-Signal + Temperatur begrenzen
EIN/AUS-Signal + Feuchte begrenzen
EIN/AUS-Signal
Taupunkttemperatur + Feuchte begrenzen
Taupunkttemperatur
Regelung über Überwachung
Temperatur + Feuchte begrenzen
Temperatur + Temperatur begrenzen
Temperatur (ein Fühler)
Feuchte + Temperatur begrenzen
Feuchte + Feuchte begrenzen
2 Temperaturfühler + Feuchte begrenzen
Zwei Feuchtefühler
Zwei Temperaturfühler
Drei Feuchtefühler
Drei Temperaturfühler
Überprüfen Sie die Parameter der Fühlerkonfiguration, die je nach eingestellter Regellogik variieren können.
Funktionen
Parameter
Konfiguration -
Die für das Fühlersignal verfügbaren Optionen sind:
Hauptfühler
0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (nur Temperatur-
fühler)
Konfiguration -
Die für das Fühlersignal verfügbaren Optionen sind:
Begrenzungsfühler/
0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (nur Temperatur-
2. Fühler
fühler)
Konfiguration -
Die für das Fühlersignal verfügbaren Optionen sind:
3. Fühler
0..10V / 4..20mA / 0..20mA / 0..1V / 2..10V / NTC (nur Temperatur-
fühler)
humiFog Multizone Touch Oil-free +0300127ML rel. 1.0 28.09.2023
Beschreibung
Stellt die Anzahl der Stufen der visualisierten Zone ein.
Der gewünschte Wert kann im editierbaren Bereich eingegeben werden.
Stellt die Leistung jeder Stufe der visualisierten Zone ein.
Der gewünschte Wert kann im editierbaren Bereich eingegeben werden.
Sie wird aus den in den Stufen 1:6 eingegebenen Werten errechnet.
Beschreibung
Stellt die Art der Regelung ein.
Die verfügbaren Optionen variieren je nach Anwendungstyp, wie in der folgenden Tabelle (Tab. 6.d) dargestellt.
Anwendungstyp
RLT / Raum
RLT
RLT
RLT / Raum
RLT
RLT
RLT / Raum
RLT
RLT / Raum
RLT / Raum
RLT
RLT
RLT / Raum
RLT
RLT
Raum
Raum
Raum
Raum
Raum
Beschreibung
Es können auch die Arbeitsbereiche des Fühlers (falls änder-
bar), ihre Korrekturoffsets und die Fühleralarmaktivierung
eingestellt werden.
Es können auch die Arbeitsbereiche des Fühlers (falls änder-
bar), ihre Korrekturoffsets und die Fühleralarmaktivierung
eingestellt werden.
Es können auch die Arbeitsbereiche des Fühlers (falls änder-
bar), ihre Korrekturoffsets und die Fühleralarmaktivierung
eingestellt werden.
GER
Tab. 6.c
29
