Einsatz ohne Walze
9
Wenn Sie für die Demontage einen Kran nutzen, können Sie das
Tragrohr zusammen mit den daran angebauten Spurlockerern als
Einheit demontieren.
13
4
1
10
2

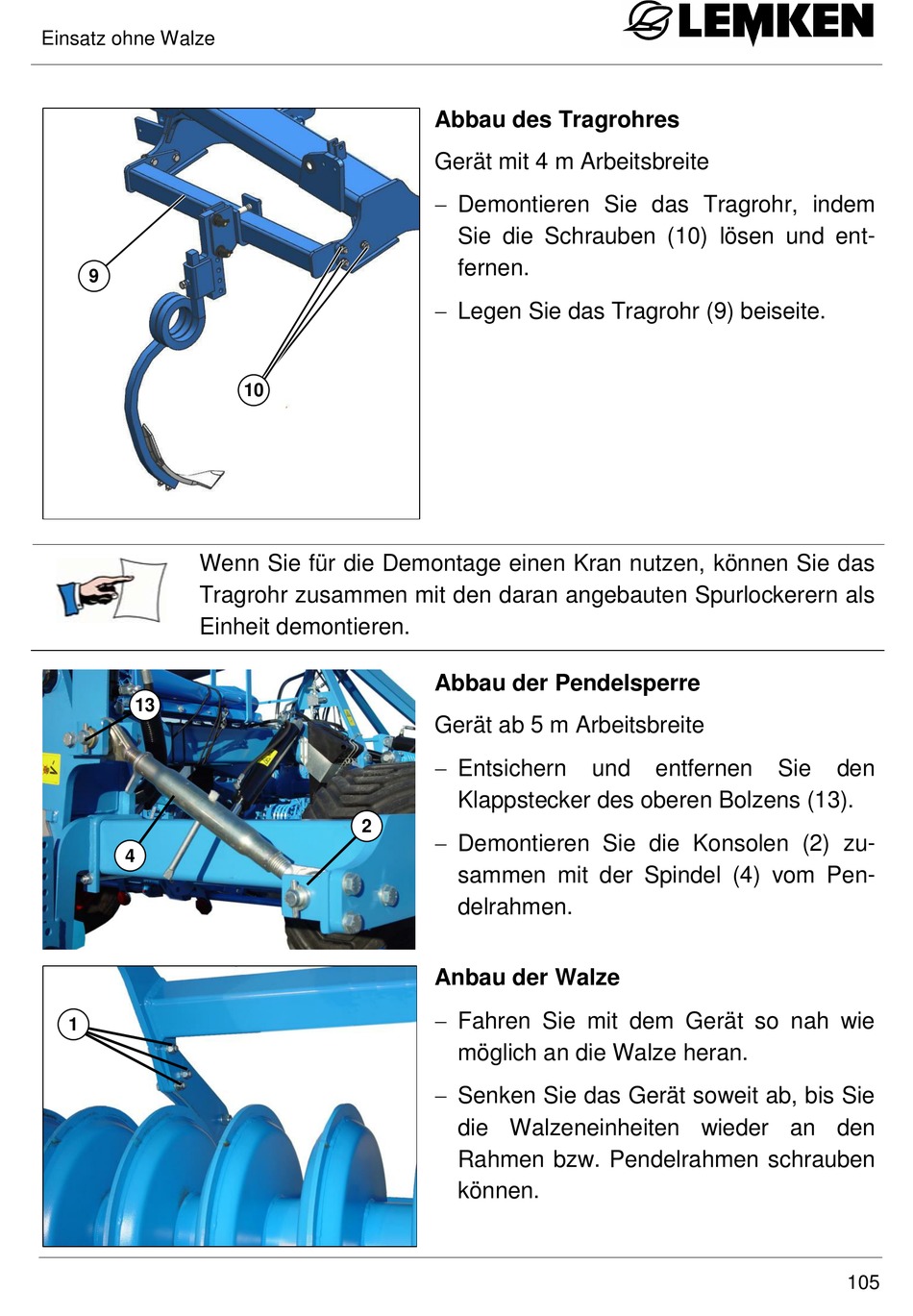

Abbau des Tragrohres
Gerät mit 4 m Arbeitsbreite
Demontieren Sie das Tragrohr, indem
Sie die Schrauben (10) lösen und ent-
fernen.
Legen Sie das Tragrohr (9) beiseite.
Abbau der Pendelsperre
Gerät ab 5 m Arbeitsbreite
Entsichern
und
Klappstecker des oberen Bolzens (13).
Demontieren Sie die Konsolen (2) zu-
sammen mit der Spindel (4) vom Pen-
delrahmen.
Anbau der Walze
Fahren Sie mit dem Gerät so nah wie
möglich an die Walze heran.
Senken Sie das Gerät soweit ab, bis Sie
die Walzeneinheiten wieder an den
Rahmen bzw. Pendelrahmen schrauben
können.
entfernen
Sie
den
105
