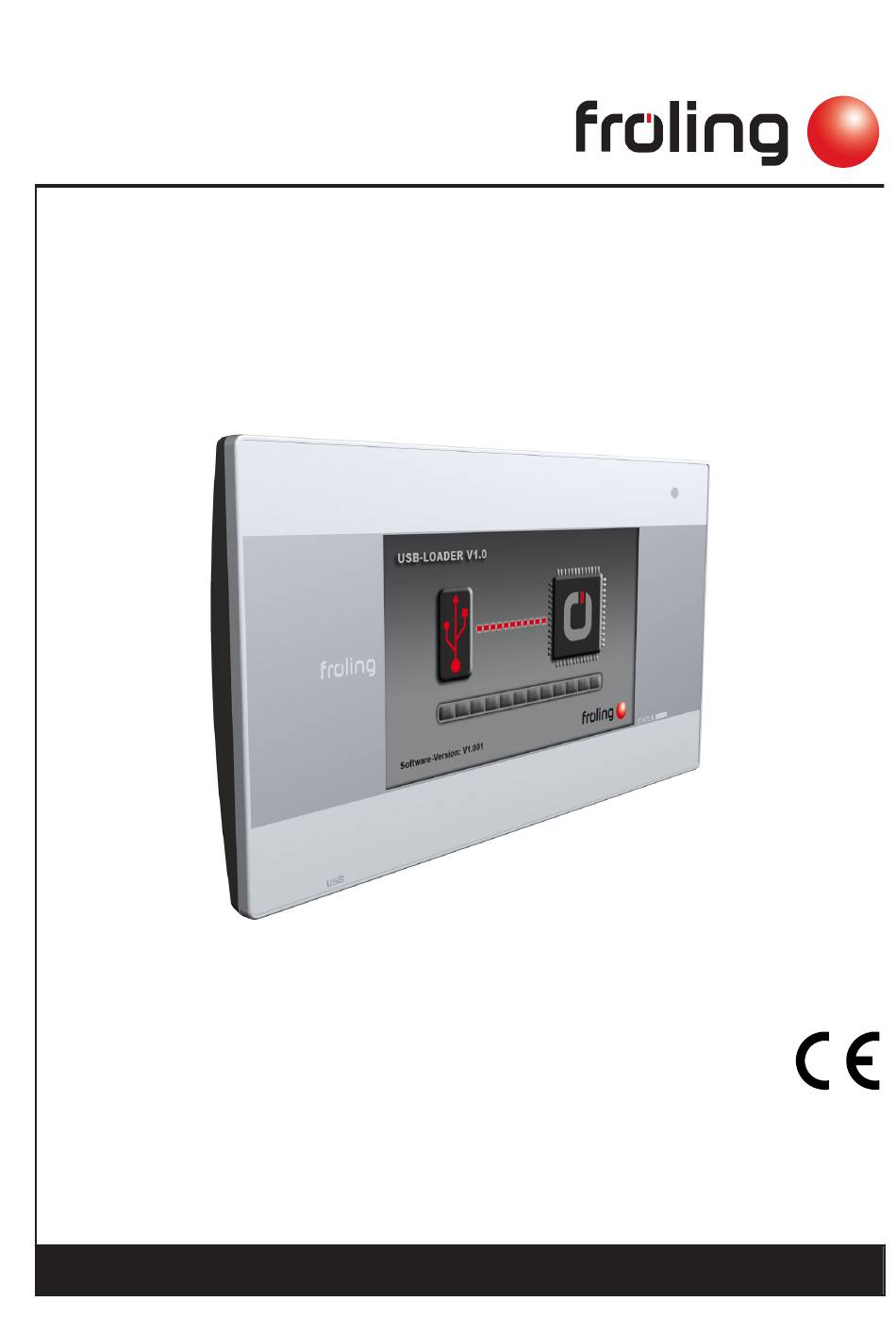

Bedienungsanleitung

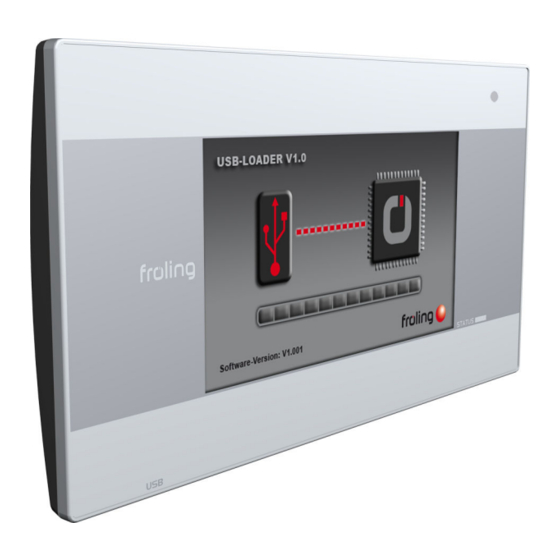

Raumbediengerät RBG 3200 Touch
ab Verion 60.01 - Build 01.29
Deutschsprachige Original-Bedienungsanleitung für den Bediener
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B0780217_de | Ausgabe 15.11.2017
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling RBG 3200 Touch
Inhaltszusammenfassung für Froling RBG 3200 Touch
- Seite 1 Bedienungsanleitung Raumbediengerät RBG 3200 Touch ab Verion 60.01 - Build 01.29 Deutschsprachige Original-Bedienungsanleitung für den Bediener Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B0780217_de | Ausgabe 15.11.2017 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 5.2 Wasser 1 Allgemein 5.2.1 Wasser - Zustand 1.1 Über diese Anleitung 5.2.2 Wasser - Temperaturen 5.2.3 Wasser - Zeiten 1.2 Sicherheitshinweise 5.3 Solar 2 Montage 5.3.1 Solar - Zustand 5.3.2 Solar - Temperaturen 2.1 Erstinbetriebnahme 5.3.3 Solar - Zeiten 2.1.1 Bus-Kabel anschließen 5.3.4 Solar - Wärmemengenzähler 2.1.2 End-Jumper setzen... -
Seite 3: Allgemein
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte: doku@froeling.com. Technische Änderungen vorbehalten! Das Fröling Raumbediengerät RBG 3200 Touch ist ein multifunktionales Gerät zur bequemen Bedienung des Kessels aus dem Wohnbereich. 1.2 Sicherheitshinweise... -
Seite 4: Montage
Montage 2 Montage ❒ Bus-Kabel durch die große Kabeldurchführung fädeln ❒ Halterahmen an der gewünschten Position im Raum wie abgebildet mit den mitgelieferten Dübeln und Schrauben montieren ➥ Große Kabeldurchführung muss rechts sein! ➥ Die Montage über einer Unterputzdose ist aufgrund des größeren Stauraumes für das Bus-Kabel von Vorteil! Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 5: Erstinbetriebnahme
Um die einwandfreie Funktion des Bus-Systems zu gewährleisten, müssen die End-Jumper (J) gesetzt werden. ❒ Befindet sich ein RBG 3200 Touch am Ende eines Bus-Systems, muss der End-Jumper an diesem Modul gesetzt werden. Alle vorhergehenden, außer jener am Kernmodul müssen entfernt werden! -
Seite 6: Moduladresse Einstellen
Erstinbetriebnahme 2.1.3 Moduladresse einstellen Handelt es sich um das erste RBG 3200 Touch im Bus-System, so ist die Moduladresse 1 einzustellen. Alle weiteren werden fortlaufend durchnummeriert. HINWEIS! Das Auswählen der Adresse 0 führt zu Funktionsstörungen am RBG 3200 Touch und darf daher nicht ausgewählt werden! - Seite 7 Montage Erstinbetriebnahme Nach dem ersten Systemstart des RBG 3200 Touch wird folgendes Bild angezeigt: Bedienungsanleitung RBG 3200 Touch | B0780217_de...
-
Seite 8: Übersicht Der Grundfunktionen
Übersicht der Grundfunktionen Grafikdisplay 3 Übersicht der Grundfunktionen 3.1 Grafikdisplay Position Beschreibung Anzeige und Ändern der aktuellen Bedienerebene Anzeige und Ändern des aktuellen Datums / der aktuellen Uhrzeit Anzeige der aktuellen Raumtemperatur des zugewiesenen Heizkreises. Ist kein Heizkreis zugewiesen, wird dieses Feld ausgeblendet. Erhöhen bzw. -
Seite 9: Symbole
Parameter aufgerufen, öffnet sich entweder der Nummernblock oder eine Auswahlliste zum Verändern des Parameterwertes. Bestätigen-Symbol Zum Bestätigen von Werteingaben bzw. zum Aktivieren von Parametern. Abbrechen-Symbol Zum Abbrechen von Werteingaben ohne diese zu speichern und zum Schließen von Meldungen. Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 10: Bedienung
Bedienung Navigieren im Infomenü 4 Bedienung 4.1 Navigieren im Infomenü Im Infomenü werden sämtliche Systeminformationen angezeigt. Um zu den einzelnen Menüpunkten zu gelangen, wird mit Pfeil-Rechts und Pfeil-Links zu den gewünschten Informationen navigiert. Beim nächsten Aufrufen des Infomenüs wird die zuletzt angesehene Seite angezeigt. 4.2 Navigieren im Systemmenü... -
Seite 11: Navigieren In Den Menüs
➥ Parameterliste des ausgewählten Bereichs wird angezeigt Die Parameterliste zeigt drei Parameter. Bei längeren Parameterlisten kann mit Pfeil-Auf und Pfeil-Ab geblättert werden. Befindet man sich am Anfang oder am Ende der Parameterliste, wird das entsprechende Pfeil-Symbol inaktiv. Bedienungsanleitung RBG 3200 Touch | B0780217_de... - Seite 12 Bedienung Navigieren im Systemmenü Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 13: Parameter Verändern
Parameter können nur dann verändert werden, wenn neben dem Parametertext das Stift-Symbol angezeigt wird. Je nach Parameterart wird entweder der Nummernblock ..oder eine Auswahlliste angezeigt. In beiden Fällen muss die Eingabe durch Tippen auf das Bestätigen-Symbol gespeichert werden. Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 14: Zeiten Einstellen
Bedienung Zeiten einstellen 4.4 Zeiten einstellen In den einzelnen Menüs der Heizungskomponenten (Heizkreise, Boiler, …) kann im Reiter „Zeiten“ das gewünschte Zeitfenster für die Komponente eingestellt werden. Der Aufbau des Zeit-Menüs und die Vorgehensweise beim Ändern der Zeiten sind dabei immer gleich. ❒... - Seite 15 ❒ Anfangs- und Endzeit des Zeitfensters mit Pfeil-Auf und Pfeil-Ab einstellen ❒ Eingestelltes Zeitfenster durch Tippen auf das Bestätigen-Symbol speichern Soll das eingestellte Zeitfenster auch für einen zusätzlichen Tag gelten, kann dies durch Aktivieren des entsprechenden Tages übernommen werden. Bedienungsanleitung RBG 3200 Touch | B0780217_de...
- Seite 16 Bedienung Zeiten einstellen Durch Tippen auf das „Papierkorb“-Symbol kann ein eingestelltes Zeitfenster gelöscht werden. Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 17: Auswählen Der Informationsanzeigen
Anzeige von Puffertemperatur oben, Pufferfühler 2, Pufferfühler 3 und unten. fühler Zirkulation Temperaturen Anzeige des Zustands am Strömungsschalter (sofern vorhanden) sowie der aktuellen Zirkulationsrücklauftemperatur. 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! Bedienungsanleitung RBG 3200 Touch | B0780217_de... - Seite 18 Bedienung Auswählen der Informationsanzeigen Wird als Informationsanzeige z.B. der „Puffer 01“ ausgewählt und es ist ein zusätzlicher Fühler in der Mitte des Pufferspeichers platziert, so kann ausgewählt werden, ob zwei oder drei Temperaturwerte neben dem Pufferspeichersymbol dargestellt werden. Bei der Darstellung von drei oder mehr Temperaturwerten sind in Summe nur fünf Flächen mit Informationsanzeigen möglich.
-
Seite 19: Ändern Der Gewünschten Raum-Solltemperatur
Abbrechen dieser Betriebsart ist durch Aktivieren einer anderen Betriebsart/Funktion möglich. Dauerabsenken Der zugewiesene Heizkreis wird bis zum Aktivieren einer anderen Betriebsart/Funktion auf die eingestellte Absenktemperatur geregelt. Ein Abbrechen dieser Betriebsart ist durch Aktiveren einer anderen Betriebsart/Funktion möglich. Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 20: Touchscreen Kalibrieren
Bedienung Touchscreen kalibrieren 4.8 Touchscreen kalibrieren Kann die Touch-Oberfläche nicht mehr ordnungsgemäß bedient werden, ist eine Kalibrierung notwendig. ❒ Menü „Displayeinstellungen“ aufrufen ❒ Mit Pfeil-Ab blättern, bis das Untermenü "Softwareupdate / Service" angezeigt wird und Untermenü aufrufen ❒ Im Untermenü "Softwareupdate / Service" den Parameter „Touchbedienung neu kalibrieren“ aufrufen Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Seite 21 Bedienung Touchscreen kalibrieren Bedienungsanleitung RBG 3200 Touch | B0780217_de...
- Seite 22 Bedienung Touchscreen kalibrieren ❒ Parameter auf „JA“ setzen und Einstellung rechts unten bestätigen ➥ Das Touchscreen startet neu und beginnt mit der Kalibrierung Zum Kalibrieren der Touch-Oberfläche sind 5 Punkte, welche durch ein Fadenkreuz dargestellt werden, in der gezeigten Reihenfolge zu drücken. Nach erfolgter Kalibrierung wird ein Neustart ausgeführt. HINWEIS Ungenaue Kalibrierung Ein ungenaues Tippen der gekennzeichneten Punkte kann dazu führen, dass das Bedienteil...
-
Seite 23: Parameterübersicht
▪ Dauerabsenken: Heizkreis wird bis zum Aktivieren einer anderen Betriebsart abgesenkt. Außentemperatur ▪ Party: Partybetrieb; die aktuelle bzw. nächste Absenkphase wird ignoriert Anzeige der aktuellen Außentemperatur. ▪ AUS: Ausgeschaltet; Heizkreis deaktiviert, nur Frostschutz! Vorlauf-Isttemperatur Anzeige der aktuellen Vorlauftemperatur. Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 24: Heizen - Temperaturen
Parameterübersicht Heizen 5.1.2 Heizen – Temperaturen Systemmenü Heizen Gewünschte Raumtemperatur während des Heizbetriebs Außentemperatur, unter der die Heizkreispumpe im Absenkbetrieb einschaltet Voraussetzung: Heizkreis in Verbindung mit einem Fernversteller Unterschreitet die Außentemperatur während des Absenkbetriebs diesen Grenzwert, werden Raumtemperatur, auf welche während der eingestellten Heizkreispumpen und Mischer aktiviert. -
Seite 25: Heizen - Zeiten
Parameterübersicht Heizen 5.1.3 Heizen - Zeiten Systemmenü Heizen ⇨ Siehe "Zeiten einstellen" [Seite 14] Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 26: Wasser
Parameterübersicht Wasser 5.2 Wasser 5.2.1 Wasser - Zustand Systemmenü Wasser Boilertemperatur oben Boilertemperatur Solarreferenz Aktuelle Temperatur des Boilers. Der Boiler wird beheizt Voraussetzung: Solaranlage wird durch Fröling geregelt! sobald das Zeitfenster für die Boilerladung erreicht ist und Aktuelle Temperatur im Bereich des Referenzfühlers der die aktuelle Temperatur des Boilers unter den Wert Solaranlage. -
Seite 27: Solar
Wärmetauscher und Pufferspeicher. Tagesertrag vor 2 Tagen [kWh] Pumpe zwischen Wärmetauscher und Boiler Voraussetzung: Hydrauliksystem 12 Tagesertrag vor 3 Tagen [kWh] Anzeige der aktuellen Drehzahl der Pumpe zwischen Wärmetauscher und Boiler. Tagesertrag vor 4 Tagen [kWh] Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 28: Solar - Temperaturen
Parameterübersicht Solar Ventil für Umschaltung zw. Puffer oben und unten Ventil für Umschaltung zw. Puffer oben und unten ▪ 0% … Puffer unten Voraussetzung: Hydrauliksystem 12 oder 13 ▪ 100% … Puffer oben Aktuelle Ansteuerung des solarseitigen Umschaltventils. 5.3.2 Solar - Temperaturen Systemmenü... -
Seite 29: Solar - Zeiten
Gesamtertrag [kWh] Tagesertrag [kWh] Anzeige der Wärmemenge, welche seit dem Aktivieren Anzeige der Wärmemenge, welche am aktuellen Tag von des Wärmemengenzählers von der Solaranlage geliefert der Solaranlage geliefert wurde. wurde. Tagesertrag vor 1 Tag [kWh] Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 30: Puffer
Parameterübersicht Puffer 5.4 Puffer 5.4.1 Puffer - Zustand Systemmenü Puffer Puffertemperatur oben Puffertemperatur unten Anzeige der aktuellen Temperatur im oberen Bereich des Anzeige der aktuellen Temperatur im unteren Bereich des Pufferspeichers. Pufferspeichers. Puffertemperatur Fühler 2 Pufferpumpen Ansteuerung Voraussetzung: Masterkessel im Kaskadenverbund oder Anzeige der aktuellen Drehzahl der Pufferladepumpe. -
Seite 31: Kessel
Temperatur im Schichtspeicher zum Aktivieren der Temperatur, so startet der Zweitkessel nach der hier Ladepumpe des Zweitkessels. eingestellten Verzögerungszeit. Minimale Laufzeit des Zweitkessel Wird der Zweitkessel gestartet, so läuft dieser mindestens die hier eingestellte Zeitdauer. Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 32: Differenz-Regler
Parameterübersicht Differenz-Regler 5.6 Differenz-Regler 5.6.1 Differenz-Regler - Zustand Systemmenü Diff- Regler Temperatur der Wärmequelle Drehzahl der Pumpe Anzeige der aktuellen Temperatur der Wärmequelle des Gibt die aktuelle Drehzahl der Pumpe des Differenzreglers Differenzreglers (z.B.: Kachelofen mit Wassertasche, ...) Temperatur der Wärmesenke Anzeige der aktuelle Temperatur der Wärmesenke des Differenzreglers (z.B.: Schichtspeicher, …) 5.6.2 Differenz-Regler - Zeiten... -
Seite 33: Zirkulationspumpe
Wird die eingestellte Temperatur am Rücklauf der Zirkulationsleitung erreicht, wird die Zirkulationspumpe deaktiviert. HINWEIS! Parameter nur bei Verwendung eines Rücklauffühlers an der Zirkulationsleitung relevant! 5.7.3 Zirkulationspumpe - Zeiten Systemmenü Zirku. Pumpe ⇨ Siehe "Zeiten einstellen" [Seite 14] Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 34: Anlage
Parameterübersicht Anlage 5.8 Anlage 5.8.1 Anlage - Aktuelle Werte Systemmenü Anlage Aktuelle Werte Anzeige des aktuellen Wertes zum jeweiligen Parameter. Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! Zustandslaufzeit aktuell Softwareversion 5.9 Diagnose 5.9.1 Diagnose - Fehleranzeige Fehleranzeige Systemmenü Diagnose Anzeige der aktuell anstehenden Störmeldungen. -
Seite 35: Display
Touchdisplays beleuchtet. Hier kann die maximale Beleuchtung des Hintergrundes begrenzt werden. minimale Hintergrundbeleuchtung Je dunkler es im Raum ist, umso weniger wird der Hintergrund des Touchdisplays beleuchtet. Hier kann die minimale Beleuchtung des Hintergrundes eingestellt werden. Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 36: Displayeinstellung - Grundbild
Parameterübersicht Display Displayeinstellung - Grundbild Grundbild Systemmenü Display Displayeinstellung ⇨ Siehe "Auswählen der Informationsanzeigen" [Seite 17] Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 Am Grundbild können bis zu sechs verschiedene Informationsanzeigen frei gewählt werden. Die Auswahl ist abhängig von der Anlagenkonstellation. -
Seite 37: Display - Display Bedienrechte
Onlineplattform froeling-connect ist die Vergabe eines Passwortes erforderlich. HINWEIS! Es kann für jedes Touch Display das gleiche Passwort vergeben werden! Passwort für Kesseldisplay Passwort für Touch Display mit Adresse 1 Passwort für Touch Display mit Adresse 7 Bedienungsanleitung RBG 3200 Touch | B0780217_de... -
Seite 38: Störungsbehebung
Störungsbehebung Vorgehensweise bei Störmeldungen 6 Störungsbehebung Der Begriff „Störung“ ist ein Sammelbegriff für Warnung, Fehler oder Alarm. Die drei Arten der Meldungen unterscheiden sich im Verhalten des Kessels: WARNUNG Bei Warnungen blinkt die Status-LED orange, der Kessel läuft dabei zunächst geregelt weiter. FEHLER Bei Fehlern blinkt die Status-LED rot, der Kessel stellt geregelt ab und bleibt bis zur Behebung im Betriebszustand "Störung/Feuer Aus ". - Seite 39 Zusätzlich werden durch Tippen auf „Behebung“ Vorgehensweisen zur Behebung der Ursache angezeigt. Sind mehrere Möglichkeiten vorhanden, so werden diese untereinander aufgelistet. Nach Behebung der Störung gelangt man durch Tippen auf das Abbrechen-Symbol zum Grundbild. Bedienungsanleitung RBG 3200 Touch | B0780217_de...
