Grundaufbau der Lambdatronic P 3200
Tasten, Display und Betriebszustände
2 Übersicht der Grundfunktionen

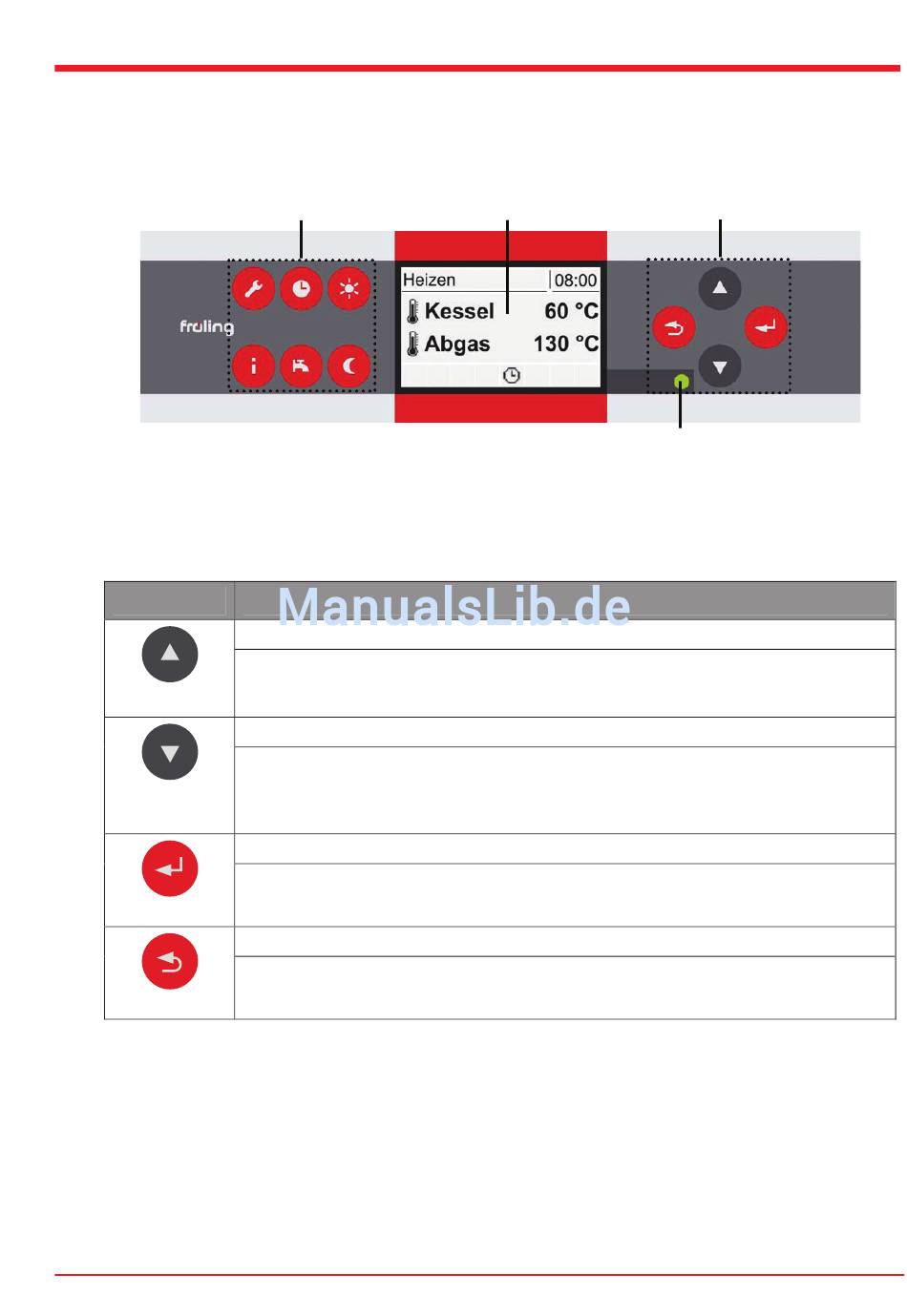

2.1 Bedientasten und Display

2.1.1 Navigationstasten

Die Navigationstasten sind zum Bewegen im Menü und zum Verändern von Parameterwerten
Taste
Pfeil AUF
Pfeil AB
Eingabe-Taste
Zurück-Taste

2.1.2 Status-LED

Die Status-LED zeigt den Betriebszustand der Anlage:
- grünes Blinken: KESSEL AKTIV
- rotes Blinken: WARNUNG oder STÖRUNG
Fröling Heizkessel- und Behälterbau Ges.m.b.H
Tel +43 (0) 7248 606-0 Fax +43 (0) 7248 606-600
O
Funktionstasten (2.1.3)
Navigation: Im Menü nach oben bewegen
Parameteränderung:
Navigation: Im Menü nach unten bewegen
Parameteränderung:
Navigation: In angewähltes Menü verzweigen
Parameteränderung:
Navigation: In übergeordnetes Menü zurück verzweigen
Parameteränderung:
Industriestraße 12
O
info@froeling.com
O
Grafikdisplay (2.1.4)
Funktion bei ..
kurzer Tastendruck: Wert erhöhen
langer Tastendruck: Wert in 10er-Schritten erhöhen
langer Tastendruck (> 10 sec): Wert in 100er-Schritten erhöhen
kurzer Tastendruck: Wert verringern
langer Tastendruck: Wert in 10er-Schritten verringern
langer Tastendruck (> 10 sec): Wert in 100er-Schritten
kurzer Tastendruck: Parameter zum Editieren freigeben bzw.
Parameterwert speichern
kurzer Tastendruck: Parameterwert nicht speichern
langer Tastendruck: Zurück zum Grundbild ohne zu speichern
A-4710 Grieskirchen
O
www.froeling.com
O
Navigationstasten (2.1.1)
Status-LED (2.1.2)
verringern
2
Seite 9
