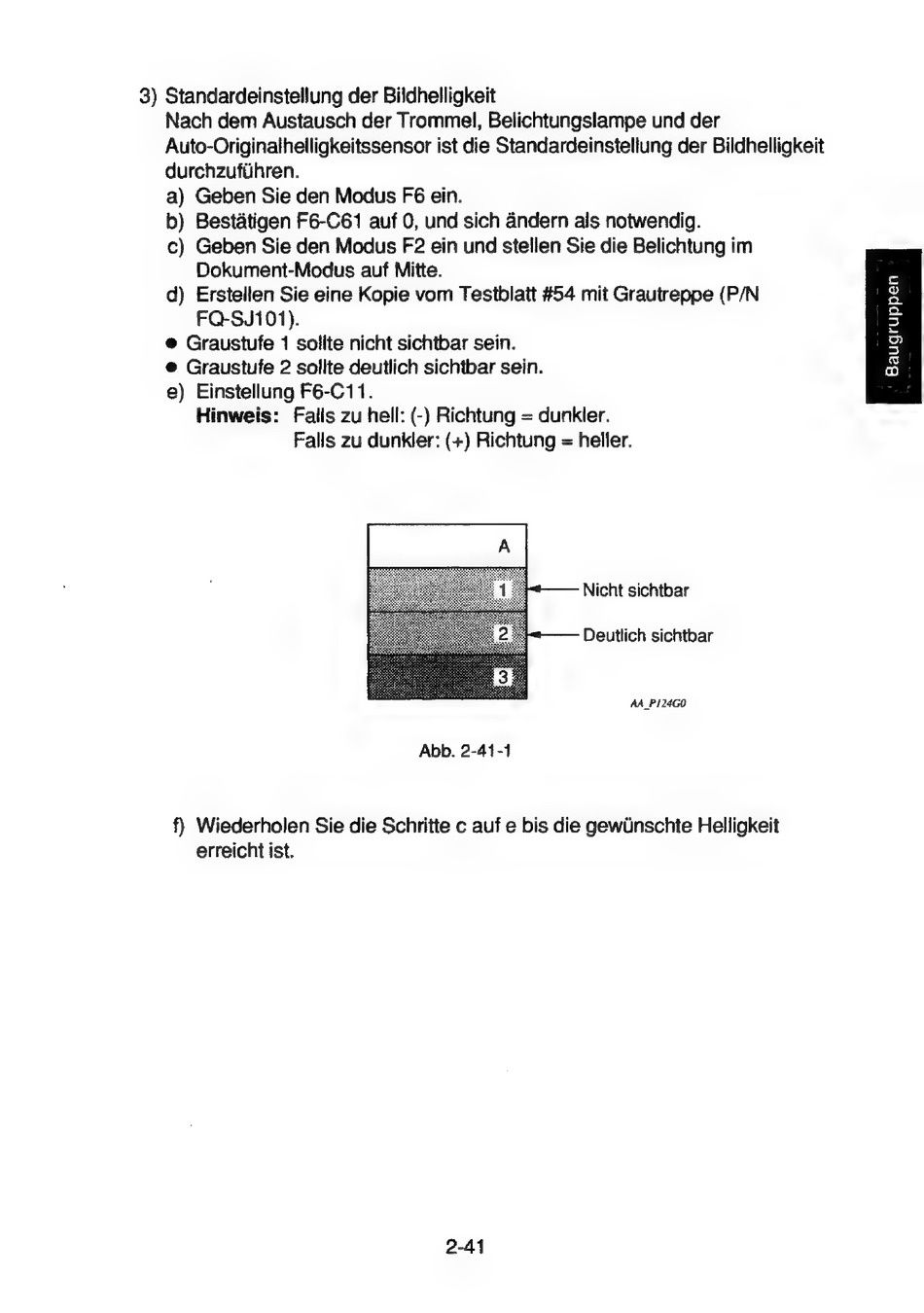

3) Standardeinstellung der Bildhelligkeit
Nach dem Austausch der Trommel, Belichtungslampe und der
Auto-Originalhelligkeitssensor ist die Standardeinstellung der Bildhelligkeit
durchzufiihren.
a) Geben Sie den Modus F6 ein.
b) Bestatigen F6-C61 auf 0, und sich andern als notwendig.
c) Geben Sie den Modus F2 ein und stellen Sie die Belichtung im
Dokument-Modus auf Mitte.
d) Erstelten Sie eine Kopie vom Testblatt #54 mit Grautreppe (P/N
FQ-SJ101).
® Graustufe 1 sollte nicht sichtbar sein.
e Graustufe 2 sollte deutlich sichtbar sein.
e) Einstellung F6-C11.
Hinweis:
Falls zu hell: (-) Richtung = dunkler.
Falls zu dunkler: (+) Richtung = heller.
c
o
jou
jos
=
ra
jo)
=]
33)
ie}
Nicht sichtbar
Deutlich sichtbar
AA_P124G0
Abb. 2-41-1
f) Wiederholen Sie die Schritte c auf e bis die gewiinschte Helligkeit
erreicht ist.
2-41
