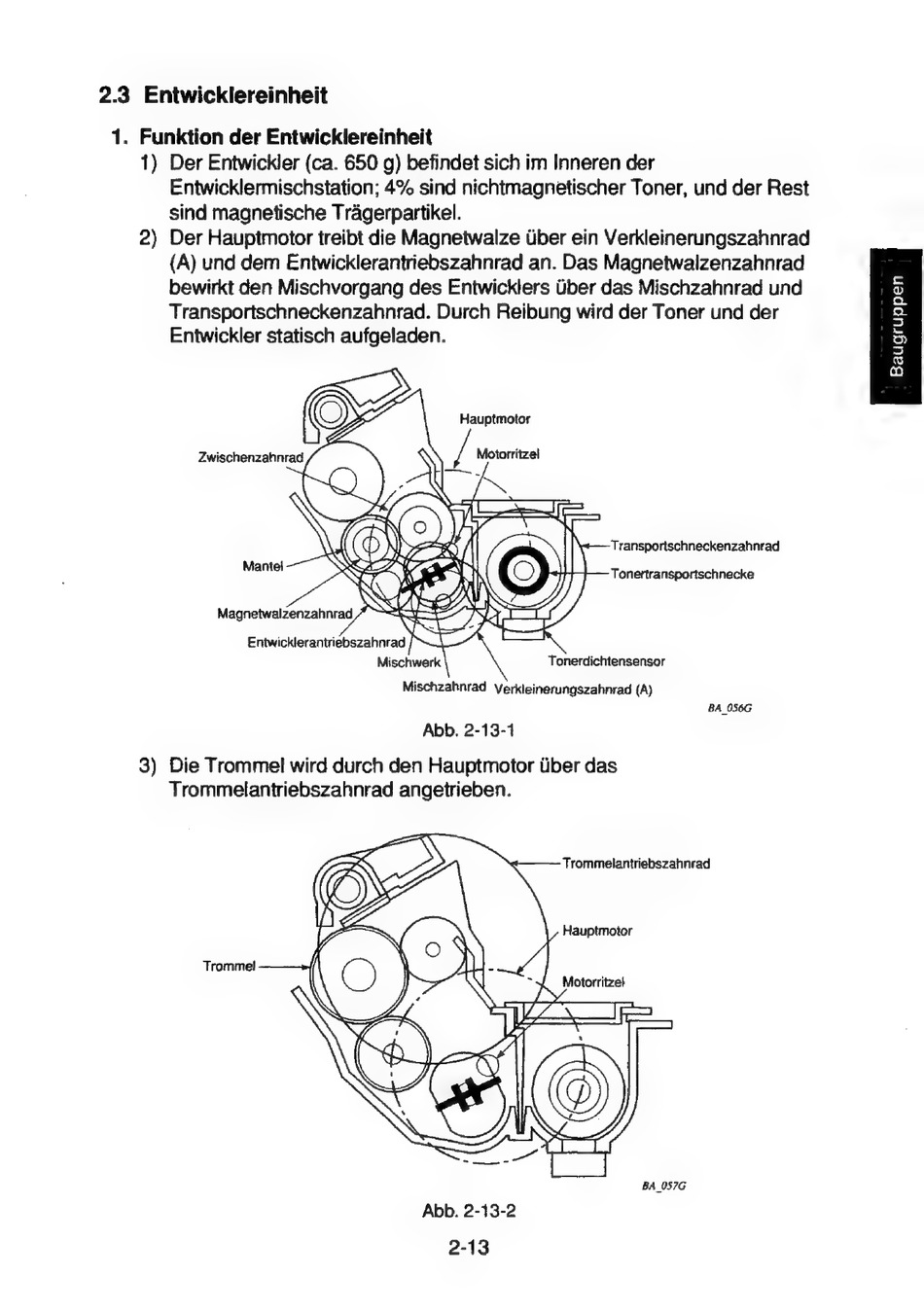

2.3 Entwicklereinheit
1. Funktion der Entwicklereinheit
1) Der Entwickler (ca. 650 g) befindet sich im Inneren der
Entwicklermischstation; 4% sind nichtmagnetischer Toner, und der Rest
sind magnetische Tragerpartikel.
2) Der Hauptmotor treibt die Magnetwalze Uber ein Verkleinerungszahnrad
(A) und dem Entwicklerantriebszahnrad an. Das Magnetwalzenzahnrad
bewirkt den Mischvorgang des Entwicklers Uber das Mischzahnrad und
Transportschneckenzahnrad. Durch Reibung wird der Toner und der
Entwickler statisch aufgeladen.
Baug
Hauptmotor
Motorritzei
Transportschneckenzahnrad
Tonertransportschnecke
Mischwerk
Tonerdichtensensor
Mischzahnrad Verkleinerungszahnrad (A)
BA_0S6G
Abb. 2-13-14
3) Die Trommel wird durch den Hauptmotor Uber das
Trommelantriebszahnrad angetrieben.
Trommelantriebszahnrad
Trommel
BA_0S7G
Abb. 2-13-2
