2.4 Tonerbehalter
1.
Tonerzufihrung
Der Tonerbehalter enthalt den Toner und fihrt der Entwicklerstation durch
Steuersignale vom Mikroprozessor eine konstante Tonermenge zu.
1) Wenn der Tonerkonzentrationssensor erkennt, daB die
Tonerkonzentration zu niedrig ist, gibt der Mikroprozessor ein Signal zur
Drehung des Tonerzugabe/Schwarzungsverhinderung-Filmmotors aus.
Dieses Signal bewirkt, daB sich der Motor dreht.
2) Die Drehkraft des Tonerzugabe/Schwarzungsverhinderung-Filmmotors
wird Uiber Antriebsrader zum Drehen der Tonertransportspirale verwendet.
Dadurch wird Toner zur Entwicklermischstation gefihrt.
Tonermischer
Motorritzel
Tonermischzahnrad
Mischachse Tonerzugabe/Schwazungs-
verhinderung-Filmmotor
Mischzahnrad
Zwischenzahnrad
Tonertransportspiralenzahnrad
Tonertransportspirale Zuftihr6ffnung
BA_061G

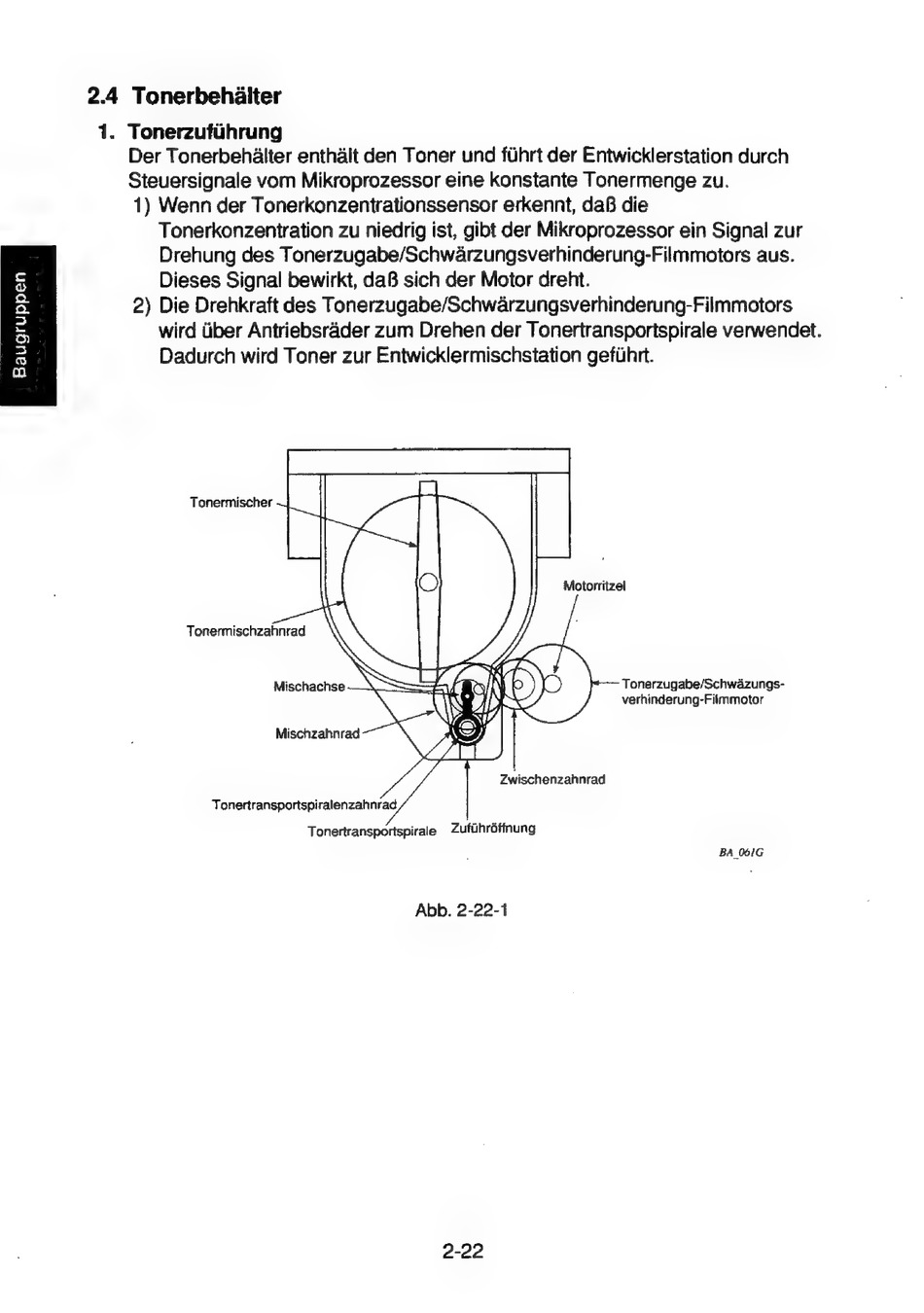

Abb. 2-22-1
