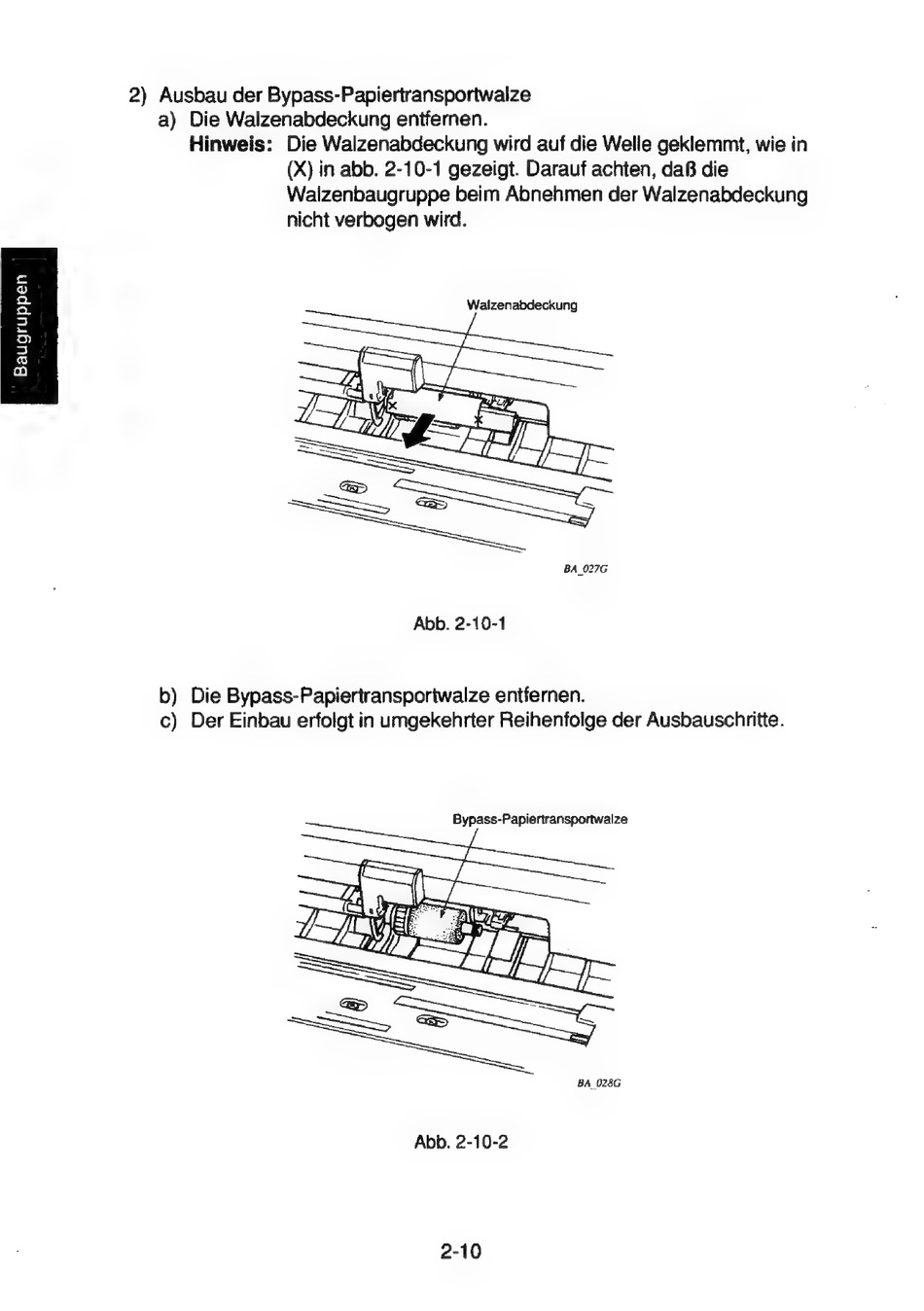

2) Ausbau der Bypass-Papiertransportwalze
a) Die Walzenabdeckung entfernen.
Hinweis:
Die Walzenabdeckung wird auf die Welle geklemmt, wie in
(X) in abb. 2-10-1 gezeigt. Darauf achten, daB die
Walzenbaugruppe beim Abnehmen der Walzenabdeckung
nicht verbogen wird.
Walzenabdeckung
c
o
Q
fo¥
so
=
.o)]
3
iss)
a
BA_027G
Abb. 2-10-1
b) Die Bypass-Papiertransportwalze entfernen.
c) Der Einbau erfolgt in umgekehrter Reihenfolge der Ausbauschritte.
Bypass-Papiertransportwalze
BA_028G
Abb. 2-10-2
