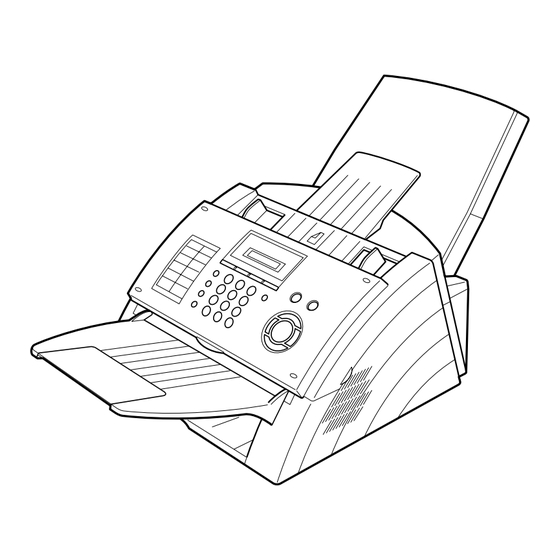

Panasonic UF490 Bedienungsanleitung

Panasonic UF490 Bedienungsanleitung

Fernkopierer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Fernkopierer
Bedienungsanleitung
UF-490
Bitte lesen Sie diese Bedienungsanleitung
vor Inbetriebnahme des Gerätes durch und
bewahren Sie sie für künftige Zwecke immer
griffbereit auf.
(Fernkopierer)
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic UF490

Inhaltszusammenfassung für Panasonic UF490

  • Seite 1 Fernkopierer Bedienungsanleitung (Fernkopierer) UF-490 Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes durch und bewahren Sie sie für künftige Zwecke immer griffbereit auf. Deutsch...

  • Seite 2: Modell- Und Seriennummer

    Wichtiger Hinweis: Für den Fall, daß Sie einmal Informationen, Lieferungen oder Serviceleistungen benötigen, halten Sie bitte immer die Modellbezeichnung und die Seriennummer Ihres Gerätes bereit. Diese Angaben finden Sie auf dem Typenschild (siehe Abbildung unten). Um diese und andere wichtige Informationen immer griffbereit zu haben, nutzen Sie bitte den Raum in der folgenden Tabelle.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kennenlernen des UF-490 Sicherheitsinformationen ....................Funktionsliste ......................... Außenansicht........................10 Bedienfeld ........................11 Inbetriebnahme Hauptgerät und Zubehör ....................13 Installation des Zubehörs ....................14 Installation der Trommeleinheit ..................15 Einlegen des Empfangspapiers ..................17 Papiereigenschaften..................17 Telefonanschlußkabel und Netzkabel anschließen ............ 18 Festlegen des Wahlverfahrens (nicht in Deutschland)..........
  • Seite 4 Inhaltsverzeichnis Übertragung von Dokumenten..................41 Allgemeine Beschreibung ................Speicherübertragung ..................Direktübertragung ..................Manuelle Übertragung ................... Sendereservierung..................Wahlwiederholung ..................Empfangen von Dokumenten..................57 Empfangsmodi ....................Telefonbetrieb ....................TEL/FAX-Betrieb (aktive Faxweiche) ............. FAX-Betrieb ....................TAM/FAX-Betrieb (passive Faxweiche) ............Druckverkleinerung ..................Empfang von Seiten mit Überlänge ............... Ersatzweiser Empfang in den Speicher ............
  • Seite 5 Inhaltsverzeichnis Netzwerkfunktionen Sub-Adressierung ......................81 Allgemeine Beschreibung................81 Eintragen von Sub-Adressen in Ziel-/ Kurzwahlrufnummern ......82 Senden von Dokumenten mit Sub-Adressierung ........... 83 Drucken von Berichten und Listen Berichte und Listen......................84 Allgemeine Beschreibung................84 Das Sende- und Empfangsjournal ..............85 Journal und Einzelsendebericht ..............

  • Seite 6: Kennenlernen Des Uf

    Kennenlernen des UF-490 Sicherheitsinformationen Kennzeichnet eine Gefahrenquelle, die zu Verletzungen führen kann. WARNUNG • ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGES DARF DIESES PRODUKT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUSGESETZT WERDEN. • UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGES ODER EINER BESCHÄDIGUNG DES GERÄTES SO GERING WIE MÖGLICH ZU HALTEN, IST EINE ORDNUNGSGEMÄSSE ERDUNG DES GERÄTES ERFORDERLICH.

  • Seite 7: Wichtige Sicherheitshinweise

    Sicherheitsinformationen kennzeichnet eine Gefahrenquelle, die zu kleineren Verletzungen und Geräteschäden ACHTUNG führen kann. • UM DIE GEFAHR VON BRAND UND STROMSCHLAG ZU VERRINGERN, VERWENDEN SIE NUR KABEL DER KLASSE AWG 26 ODER GRÖSSERE TELEFONKABEL. • UNTERBRECHEN SIE DIE GESAMTE STROMVERSORGUNG DER ANLAGE, BEVOR SIE DIE ABDECKUNG(EN) ENTFERNEN.
  • Seite 8 Sicherheitsinformationen kennzeichnet eine Gefahrenquelle, die zu kleineren Verletzungen und Geräteschäden ACHTUNG führen kann. Das Gerät nicht in der unmittelbaren Nähe von Heizkörpern oder Klimageräten aufstellen. Setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus. Stellen Sie das Gerät auf eine flache, ebene Unterlage, und lassen Sie rundum mindestens 10 cm Abstand zu anderen Gegenständen.

  • Seite 9: Funktionsliste

    Funktionsliste Um eine Funktion aufzurufen drücken Sie FUNKTION und die entsprechende Funktionsnummer, oder blättern Sie mit den Pfeiltasten oder , bis die gewünschte Funktion im Display angezeigt wird. TIMER-ÜBERTRAGUNG 1 = Übertragung ABRUF 1 = Abruf empfangen AUSDRUCK-MODUS 1 = Journalausdruck / Ansicht 2 = Ziel-/Kurzwahlliste 3 = Programmliste 4 = Fax-Parameterliste...

  • Seite 10: Außenansicht

    Außenansicht Dokumentenstütze Papierkassetten-Abdeckung ADF-Andruckregler Bedienfeld Ablage für Dokumentausgabe Empfangspapier-Ablage...

  • Seite 11: Bedienfeld

    Bedienfeld ENERGIE- SPAREN - Dient zum Umschalten des Geräts auf Energiesparmodus. (Siehe Seite 35) KONTRAST - Zum Einstellen von NORMAL, HELLER und DUNKLER. (Siehe Seite 39) AUFLÖSUNG - Dient zum Einstellen von Standard, Fein, Super-Fein oder Halbton. (Siehe Seite 39) LÖSCHEN - Diese Tasten verwenden, um alle vorher eingestellten Funktionen zurückzusetzen.
  • Seite 12 Bedienfeld STOP Multifunktions-Display - Diese Taste drücken, wenn Sie einen Zeigt Datum & Uhrzeit sowie den aktuellen Übertragungsvorgang, eine Eingabe Betriebszustand in verschiedenen Farben an: oder einen Alarmton abbrechen möchten. Grün : Dokumente werden übertragen, KOPIE ausgedruckt oder in den PC eingescannt. - Dient zum Erstellen von Kopien und / EINGABE Orange: Dokumente liegen im ADF.

  • Seite 13: Inbetriebnahme

    Inbetriebnahme Hauptgerät und Zubehör Beim Auspacken des Gerätes prüfen Sie bitte den Lieferumfang anhand der folgenden Abbildung auf Vollständigkeit. OPC-Trommeleinheit Tonerkartusche Gerät UF-490 Papierkassette Papierkassetten-Abdeckung Empfangspapier-Ablage Ablage für Dokumentausgabe Netzkabel Telefonanschlußkabel Bedienungsanleitung CD-ROM 1 Der Inhalt des Toner-Starter-Kits reicht zum Drucken von ungefär 1,000 Standardseiten (bei HINWEIS Dokumenten mit 3% Schwarzanteil, z.B.

  • Seite 14: Installation Des Zubehörs

    Installation des Zubehörs 8 1/2 Das UF-490 in betriebsbereitem Papierkassetten- Zustand Abdeckung Papierkassette Dokumentenstütze Stecken Sie die Kassette in die Rasten Sie die Zapfen in vorgesehenen Öffnungen am Gerät. die Öffnungen am Gerät ein. Ablage für Dokumentausgabe Haken Sie die Zapfen in die Löcher am Gerät.

  • Seite 15: Installation Der Trommeleinheit

    Installation der Trommeleinheit Nehmen Sie die Tonerkartusche aus der Verpackung und schütteln Sie diese wie in der Abbildung gezeigt 5 oder 6 mal hin und her, um den Toner gleichmäßig zu verteilen. Entfernen Sie die Schutzdichtung. Hinweis: Ziehen Sie den Schutzstreifen langsam und gerade heraus.
  • Seite 16 Installation der Trommeleinheit Öffnen Bedienfeld Druckerabdeckung. Richten Sie die vorstehenden Teile auf beiden Seiten Trommeleinheit anhand Führungen im Gerät aus (siehe Abbildung) und setzen Sie die Einheit in das Gerät ein. (1) Drücken Sie die Trommeleinheit im Gerät herunter, bis sie einrastet. (2) Schließen Sie die Druckerabdeckung und das Bedienfeld.

  • Seite 17: Einlegen Des Empfangspapiers

    Einlegen des Empfangspapiers Papiereigenschaften Normalerweise sollten Sie mit jedem gestrichenen Papier ausgezeichnete Druckergebnisse erhalten. Auch das handelsübliche Kopierpapier ist geeignet. Auf dem Markt werden die unterschiedlichsten Markenpapiere angeboten. Sie können problemlos verschiedene Papiertypen ausprobieren und je nach dem Druckergebnis das bestgeeigneteste Papier aussuchen. Detaillierte Informationen zu empfohlenen Papiersorten finden Sie auf Seite 112.

  • Seite 18: Telefonanschlußkabel Und Netzkabel Anschließen

    Telefonanschlußkabel und Netzkabel anschließen Netzkabel Stecken Sie einen Stecker des Netzkabels in eine Netzsteckdose und den anderen in die Netzeingangsbuchse an der Rückseite des Geräts. Warnung: Dieses Gerät muss richtig geerdet werden. Nicht die Netzsteckdose modifizieren. Netzkabel (im Lieferumfang) Telefonanschlußkabel Stecken Sie einen Stecker des Telefonleitungskabels in die Telefonbuchse und die andere in den Telefoneingang LINE an der Rückseite des Geräts.
  • Seite 19 Telefonanschlußkabel und Netzkabel anschließen...

  • Seite 20: Festlegen Des Wahlverfahrens (Nicht In Deutschland)

    Festlegen des Wahlverfahrens (nicht in Deutschland) Ihr Gerät kann je nach Telefonnetz auf das Impuls- (IWV) oder Mehrfrequenzwahlverfahren (MFV) eingestellt werden. Gehen Sie zum Umstellen des Wahlverfahrens folgendermaßen vor: EINGABEN (1-8) NR.=❚ (01-99) WAHLVERFAHREN? MFV<> IWV<> oder für "IMPULS". oder MFV<>...

  • Seite 21: Einstellung Der Lautstärke

    Einstellung der Lautstärke Mit Hilfe des eingebauten Monitorlautsprecher können Sie Wähl- und Besetzttöne, Freizeichen und Ansagen mithören. Zusätzlich bietet das UF-490 erstmals die Möglichkeit, auch den eingehenden Ruf in Form eines Mehrklangtones zu signalisieren. Die folgenden Prozeduren beschreiben, wie sich die Monitor- bzw.

  • Seite 22: Kundenparameter

    Kundenparameter Allgemeine Beschreibung Das UF-490 bietet eine Reihe von Grundeinstellungen (Kundenparameter), die Ihnen einen besseren Überblick über alle Sende- und Empfangsvorgänge verschaffen sollen. So sorgt zum Beispiel die eingebaute Uhr für die Angabe von Uhrzeit und Datum, mit Ihrem LOGO und der Absenderkennung (ID- Nummer) identifizieren Sie sich beim Senden und Empfangen von Dokumenten.

  • Seite 23: Einstellung Ihres Logos

    (1-8) KUNDENPARAM.? LOGO EINGEBEN? NAME:❚ Geben Sie Ihr LOGO (bis zu 25 Ziffern und Zeichen) über NAME:PANASONIC die Tastatur ein. P A N A S O N I C • Wenn Sie einen Fehler machen, verwenden Sie oder zum Bewegen des Cursors eine Stelle hinter den falschen Buchstaben, drücken Sie...

  • Seite 24: Eingabe Des Stationsnamens

    Kundenparameter Eingabe des Stationsnamens Verfügt die Gegenstation ebenfalls über diese Funktion, wird während der Übertragung anstelle der Absenderkennung (ID-Nummer) eine etwas persönlichere Zeichenkennung, der sogenannte Stationsname (ID), im Display eingeblendet. EINGABEN (1-8) KUNDENPARAM.? STATIONS-ID? ID:❚ Geben Sie Ihren Stationsnamen (bis zu 16 Ziffern und ID:HEAD OFFICE Zeichen) über die Tastatur ein.

  • Seite 25: Eingabe Ihrer Absenderkennung (Id-Nummer)

    Kundenparameter Eingabe Ihrer Absenderkennung (ID-Nummer) Um Rückschlüsse auf den Absender ziehen zu können, muß bei jedem Faxgerät die numerische Absenderkennung eingestellt werden. Diese Kennung erscheint im Display des Empfängers, in der Kopfzeile jeder übertragenen Seite sowie im Journalausdruck der Gegenstelle. Üblicherweise wird als Absenderkennung die eigene Fax-Rufnummer in der internationalen Schreibweise eingegeben (max.

  • Seite 26: Eingabe Von Zeichen

    Eingabe von Zeichen Die Eingabe von Zeichen (Buchstaben, Ziffern, Sonderzeichen) erfolgt über die Tasten der 10er-Tastatur. Drücken Sie die betreffende Zifferntaste so oft, bis das gewünschte Zeichen im Display angezeigt wird. Die wichtigsten Zeichen finden Sie auf den Tasten aufgedruckt. Zum besseren Gesamtüberblick zeigt die folgende Tabelle noch einmal alle Zeichen und die Anzahl der Tastendrucke: Taste Zeichentabelle...

  • Seite 27: Vorbereiten Des Gerätes

    Vorbereiten des Gerätes Ziel-/ und Kurzwahlnummern Eingabe von Ziel-/Kurzwahlrufnummern Um Ihnen das Anwählen häufig wiederkehrender Gesprächspartner zu erleichtern, ist das UF-490 mit 100 Rufnummernspeichern (18 Zielwahltasten und 82 Kurzwahlspeicher) ausgestattet. Eine hier gespeicherte Rufnummer können Sie später einfach auf Knopfdruck bzw. durch Eingabe der dreistelligen Kurzwahlnummer anwählen.
  • Seite 28 Ziel-/ und Kurzwahlnummern Eingabe von Ziel-/Kurzwahlrufnummern Zum Speichern von Kurzwahlrufnummern verfahren Sie bitte wie folgt: EINGABEN (1-8) 1:ZIEL 2:KURZW. KURZWAHL-NR.=❚ [22]RUFNR. EING. (01 bis 82) Geben Sie die Rufnummer über die 10er-Tastatur ein. [22]9-555 2345❚ (bis Stellen, einschliesslich Pausen Leerstellen). PAUSE SPACE [22]NAMEN EING.

  • Seite 29: Bearbeiten Von Ziel-/Kurzwahlrufnummern

    Ziel-/ und Kurzwahlnummern Bearbeiten von Ziel-/Kurzwahlrufnummern Wenn Sie eine Zielwahl-/Kurzwahlnummer ändern oder löschen möchten, gehen Sie bitte wie folgt vor: Ändern einer Zielwahl-/Kurzwahlnummer EINGABEN (1-8) 1:ZIEL 2:KURZW. ZW-TASTE DRÜCKEN für Zielwahl für Kurzwahl Drücken Sie die Zielwahltaste, die Sie ändern möchten. <01>9-555 1234 <01>RUFNR.
  • Seite 30 Ziel-/ und Kurzwahlnummern Bearbeiten von Ziel-/Kurzwahlrufnummern Löschen einer Zielwahl-/Kurzwahlnummer EINGABEN (1-8) 1:ZIEL 2:KURZW. ZW-TASTE DRÜCKEN für Zielwahl für Kurzwahl Drücken Sie die Zielwahltaste, die Sie löschen möchten. <01>9-555 1234 <01>RUFNR. EING. ZW-TASTE DRÜCKEN HINWEIS 1 Wenn Sie einen Fehler machen, verwenden Sie oder zum Bewegen des Cursors eine Stelle hinter die falsche Ziffer, drücken Sie...

  • Seite 31: Ausdruck Des Stationsverzeichnisses

    Zum Ausdrucken des Stationsverzeichnisses gehen Sie bitte wie folgt vor: AUSDRUCKE (1-7) * AUSDRUCK * Das Stationsverzeichnis wird ausgedruckt. ****************** -STATIONSVERZEICHNIS- ************ DATUM 10-DEZ-2001 ***** UHRZEIT 15:00 ***** 201 555 1234 SALES DEPT ACCOUNTING Gestrichelte PANASONIC ********************************************* -ZENTRALE HH - ****** - 201 555 1212- ******* Verzeichnisabdeckung...

  • Seite 32: Anpassen Ihres Gerätes

    Anpassen Ihres Gerätes Allgemeine Beschreibung Ihr Faxgerät hat eine Vielzahl von Fax-Parametern, die Sie sich auch als Fax-Parameterliste ausdrucken können. Diese Parameter sind bereits so voreingestellt, dass Sie für den normalen Betrieb keine Einstellungen vornehmen müssen. Einfache Übertragungsparameter, wie z.B. die Auflösung, der Kontrast oder die Stempelfunktion, können Sie für jeweils eine Übertragung ändern, indem Sie die entsprechende Taste auf dem Bedienfeld drücken.

  • Seite 33: Anpassen Ihres Gerätes

    Anpassen Ihres Gerätes Anpassen Ihres Gerätes Parameter Pos. Einstellung Funktion Kontrast Normal Wählen Sie die Grundstellung der Taste KONTRAST. Heller Dunkler Auflösung Standard Wählen Sie die Grundstellung der Taste AUFLÖSUNG. Fein Hoch Graustufe Stempel Grundstellung der Taste STEMPEL, nur bei direkter Übertragung.
  • Seite 34 Anpassen Ihres Gerätes Anpassen Ihres Gerätes Parameter Pos. Einstellung Funktion Empfangsmodus Einstellung des Empfangsmodus. FAX = Autom. Faxempfang bei jedem Anruf. ä TEL/FAX = Aktive Faxweiche: Das Ger t klingelt nur, TEL/FAX ä wenn ein Anrufer ein Gespr chsteilnehmer ist. ä...
  • Seite 35 Einstellen der Amtskennziffer. (max. 4 Stellen) Ferndiagnose Ungültig Wählen Sie, ob das Gerät mit Remote Diagnose und Firmware-Update von Ihrem Händler betreut werden soll. Gültig Sprechen Sie mit Ihrem Händler. Diagnose-Passwort (----) Eingabe des Passwortes für die Ferndiagnose. Ihr Panasonic-Fachhändler informiert Sie über weitere Einzelheiten.
  • Seite 36 Anpassen Ihres Gerätes Anpassen Ihres Gerätes Parameter Pos. Einstellung Funktion SUB-Adresspasswort (----) Max. 20-stelliges Passwort, mit dem Sie sich beim Einwählen in LANs identifizieren. Die SUB-Adressierung ü entspricht den ITU-Empfehlungen f r Terminal Routing ä ü und wird u.a. von Netzwerk-Faxger ten unterst tzt.

  • Seite 37: Grundfunktionen

    Grundfunktionen Einlegen der Dokumente Übertragbare Dokumente Normalerweise übertragt das Gerät jedes Dokument, das auf einem der Papierformate A4 gedruckt ist. Dokumentengröße Papierstärke Maximalgröße Minimalgröße Einzelblatt 257 mm 0.06 mm, 45 g/m (Siehe Hinweis) 148 mm 0.15 mm, 112 g/m 128 mm Mehrere Blätter 0.06 mm, 45 g/m 0.12 mm, 80 g/m...

  • Seite 38: Einlegen Der Dokumente

    Einlegen der Dokumente Einlegen der Dokumente 1. Die Dokumente müssen frei von Heft- und Büroklammern sein, sie dürfen nicht eingerissen oder fettig sein, und es dürfen keine Fremdkörper anhaften. 2. Schieben Sie die Dokumente mit der Beschriftung nach unten in den automatischen Dokumenteneinzug (ADF), bis die Vorderkante im Gerät gegen den Anschlag stößt.

  • Seite 39: Sendegrundeinstellungen

    Sendegrundeinstellungen Allgemeine Beschreibung Bevor Sie mit der Übertragung beginnen, haben Sie die Möglichkeit, die Sendegrundeinstellungen individuell zu verändern. Hierzu gehören folgende Parameter: • Kontrast • Auflösung • Kommunikationsbericht Sobald die Übertragung abgeschlossen ist, werden diese Parameter wieder in ihre Ausgangsstellung zurückgesetzt.

  • Seite 40: Kommunikationsbericht

    Sendegrundeinstellungen Kommunikationsbericht Der Kommunikationsbericht (KOMM.BERICHT) gibt Aufschluß darüber, ob eine Übertragung oder ein Abruf erfolgreich waren oder nicht. Für den automatischen Ausdruck gibt es drei Bedingungen: EIN, AUS oder FEHLER. In der Grundeinstellung wird dieser Bericht nur im FEHLER fall gedruckt. Wenn KOMM.-BERICHT = AUS Es wird kein Kommunikationsbericht ausgedruckt.

  • Seite 41: Übertragung Von Dokumenten

    Übertragung von Dokumenten Allgemeine Beschreibung Sie können zwischen ADF- und Speicherübertragung auswählen: Verwenden Sie die Speicherübertragung, • wenn Sie ein Dokument an mehrere Empfänger senden möchten (Rundsenden). • wenn Sie lhr Dokument nach dem Einlesen gleich mitnehmen möchten, ohne das Übertragungsende abwarten zu müssen.

  • Seite 42: Speicherübertragung

    Übertragung von Dokumenten Speicherübertragung Zunächst werden die Dokumente in den Speicher eingelesen. Anschließend wählt das Gerät die Gegenstation an und überträgt Ihre Dokumente. Bei mehreren Empfängern führt das Gerät eine "Rundsendung" durch, d.h. es wählt die Teilnehmer nacheinander in der Reihenfolge Kurzwahl -> Zielwahl ->...

  • Seite 43: Manuelle Wahl

    Übertragung von Dokumenten Speicherübertragung Manuelle Wahl Um eine freie Rufnummern anzuwählen, gehen Sie bitte wie folgt vor. DOK. EINGELEGT Legen Sie die Dokumente mit der Schriftseite nach unten ADF, stellen Dokumentenführungen ein. Geben Sie die Rufnummer über die 10er-Tastatur ein. 5551234❚...
  • Seite 44 Übertragung von Dokumenten Speicherübertragung Zielwahl Bei der Zielwahl können Sie eine vollständige Nummer durch Druck einer einzigen Taste wählen. Wie die Zielwahltasten belegt werden, wird auf Seite 27 erläutert. DOK. EINGELEGT Legen Sie das/die Dokument/e mit der Schrift nach unten ein. Drücken Sie eine Zielwahltaste.
  • Seite 45 Übertragung von Dokumenten Speicherübertragung Suchlaufwahl Mit Hilfe dieser Funktion können Sie im Ziel-/ Kurzwahlspeicher nach dem Namen des gewünschten Teilnehmers suchen. Gehen Sie hierzu wie folgt vor: DOK. EINGELEGT Legen Sie das/die Dokument/e mit der Schrift nach unten ein. NAME EINGEBEN Geben gesamten oder...
  • Seite 46 Übertragung von Dokumenten Speicherübertragung Mehrstationsübertragung (Senden) Wenn Sie ein Dokument an mehrere Empfänger senden möchten, können Sie viel Zeit sparen, indem Sie das Dokument zuerst in den Speicher einlesen und danach automatisch zu den verschiedenen Teilnehmer senden lassen. Hierzu verfahren Sie wie folgt: DOK.

  • Seite 47: Direktübertragung

    Übertragung von Dokumenten Direktübertragung Ist der Dokumentenspeicher voll ausgelastet oder möchten Sie ein Dokument unbedingt sofort senden, dann verwenden Sie die Direktübertragung. Wahl einer freien Rufnummer (direkte Übertragung) Um eine freie Rufnummern anzuwählen, gehen Sie bitte wie folgt vor. DOK. EINGELEGT Legen Sie die Dokumente mit der Schriftseite nach unten...

  • Seite 48: Zielwahl (Direkte Übertragung)

    Übertragung von Dokumenten Direktübertragung Zielwahl (direkte Übertragung) Bei der Zielwahl können Sie eine vollständige Nummer durch Druck einer einzigen Taste wählen. Wie die Zielwahltasten belegt werden, wird auf Seite 27 erläutert. DOK. EINGELEGT Legen Sie die Dokumente mit der Schriftseite nach unten ADF,...

  • Seite 49: Kurzwahl (Direkte Übertragung)

    Übertragung von Dokumenten Direktübertragung Kurzwahl (direkte Übertragung) Mit Hilfe der Kurzwahlspeicher können Sie die Fax-Rufnummern häufig wiederkehrender Geschäftspartner ganz bequem durch Eingabe einer 2-stelligen Kennziffer aufrufen. Wie Sie die Kurzwahlspeicher einrichten können, wird auf Seite 28 erläutert. DOK. EINGELEGT Legen Sie das/die Dokument/e mit der Schrift nach unten ein.

  • Seite 50: Suchlauf (Direkte Übertragung)

    Übertragung von Dokumenten Direktübertragung Suchlauf (direkte Übertragung) Mit Hilfe dieser Funktion können Sie im Ziel-/ Kurzwahlspeicher nach dem Namen des gewünschten Teilnehmers suchen. Gehen Sie hierzu wie folgt vor: DOK. EINGELEGT Legen Sie die Dokumente mit der Schriftseite nach unten ADF, stellen Dokumentenführungen ein.

  • Seite 51: Manuelle Übertragung

    Übertragung von Dokumenten Manuelle Übertragung Wenn Sie vor der Übertragung auf derselben Leitung mit dem Teilnehmer der Gegenstelle sprechen möchten, verwenden Sie die manuelle Übertragung. Für diese Betriebsart muß an Ihrem Fax-Anschluß (TAE-Dose) ein zusätzliches Telefon installiert sein. Wählen am externen Telefon Um mit dem externen Telefon zu wählen, gehen Sie wie folgt vor: DOK.
  • Seite 52 Übertragung von Dokumenten Manuelle Übertragung Wählen mit Hilfe der MONITOR-Taste (Manuelles Senden bzw. Abrufen aus sprachgesteuerten Mailboxen) Um Dokumente zu senden, gehen Sie bitte wie unten beschrieben vor. Um Dokumente aus einer sprachgeführten Mailbox abzurufen, überspringen Sie bitte Schritt 1. DOK.

  • Seite 53: Sendereservierung

    Übertragung von Dokumenten Sendereservierung Während ein Dokument aus dem Speicher gesendet oder ein Dokument empfangen wird, können Sie folgendes tun: • Sie können die nächste Übertragung reservieren und dafür bis zu 5 individuelle Dateien anlegen. • Sie können eine Prioritätsübertragung vorbereiten. Reservierung von Speicherübertragung (Multitasking) Wenn gerade eine Verbindung besteht und das Gerät gespeicherte Dokumente sendet oder auch während es gerade ein Dokument empfängt oder ausdruckt, können Sie eine Sendereservierung vornehmen.

  • Seite 54: Direkte Übertragungsreservierung

    Übertragung von Dokumenten Sendereservierung Direkte Übertragungsreservierung Während das Gerät mehrere Vorgänge (Dateien) abarbeitet, können Sie eine Prioritätsübertragung aus dem ADF reservieren, d.h. eine Datei bevorrechtigt übertragen. Diese Datei wird zwischengeschoben, sobald der laufende Vorgang abgeschlossen ist. Vorbereiten einer ADF-Sendereservierung Das Gerät ist in Betrieb, d.h. im Display wird einer der dargestellten Betriebszutände angezeigt.

  • Seite 55: Wahlwiederholung

    Übertragung von Dokumenten Wahlwiederholung Automatische Wahlwiederholung Erhalten sie von der Gegenstelle ein Besetztzeichen, wiederholt das Gerät die * WAHLPAUSE * Anwahl dreimal in Abständen von 3 Minuten. In der Pause zwischen zwei Wahlversuchen wird die Meldung wie rechts gezeigt. Manuelle Wahlwiederholung Durch Drücken der Taste wiederholen Sie die Wahl der zuletzt gewählten Nummer.
  • Seite 56 Übertragung von Dokumenten Wahlwiederholung Wiederholen der zuletzt gewählten Rufnummer für eine ADF-Übertragung. DOK. EINGELEGT Legen Sie das/die Dokument/e mit der Schrift nach unten ein. SPEICH.ÜBERTRAG? DOK. EINGELEGT 5551234 Das Gerät wiederholt die Wahl der zuletzt gewählten Nummer. HINWEIS 1 Während das Gerät "WAHLPAUSE" zeigt, können Sie drücken, um die Neuwahl sofort zu starten.

  • Seite 57: Empfangen Von Dokumenten

    Empfangen von Dokumenten Empfangsmodi Bitte wählen Sie aus den folgenden Möglichkeiten, sowohl für den ANWESEND-, als auch für den ABWESEND-Modus, den für Sie am besten geeigneten Empfangsbetrieb aus: Ihr Telefonverhalten Empfohlener Empfangsmodus Erforderliche Einstellungen Sie erhalten Telefonbetrieb Fax-Parameter Nr. 17 ist auf überwiegend Sie können eingehende Anrufe am externen Telefon 1: TEL-Betrieb eingestellt...

  • Seite 58: Telefonbetrieb

    Empfangen von Dokumenten Telefonbetrieb In dieser Betriebsart nimmt das UF-490 Faxanrufe nicht automatisch entgegen. Alle eingehenden Anrufe werden nur am externen Telefon angenommen. Um den Telefonbetrieb zu aktivieren, gehen Sie wie folgt vor: Einstellen auf Telefonbetrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 1: Tel.

  • Seite 59: Tel/Fax-Betrieb (Aktive Faxweiche)

    Empfangen von Dokumenten TEL/FAX-Betrieb (aktive Faxweiche) In dieser Betriebsart kann das Gerät automatisch zwischen dem Empfang von Faxdokumenten und der Signalisierung eines Anrufes umschalten. Einstellen auf TEL/FAX-Betrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 3: TEL/FAX. (siehe Seite 33) Funktionsweise und Bedienung im TEL/FAX-Betrieb Wenn ein Faxgerät anruft: Ihr Gerät nimmt zunächst jeden Anruf entgegen und "horcht", ob es sich hierbei um einen Anrufer oder um ein...

  • Seite 60: Fax-Betrieb

    Empfangen von Dokumenten FAX-Betrieb In dieser Betriebsart nimmt das UF-490 grundsätzlich alle Anrufe als reines Faxgerät entgegen. Einstellen auf FAX-Betrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 2: FAX (siehe Seite 34) Funktionsweise und Bedienung im FAX-Betrieb Sobald ein Fax eingeht, wird es automatisch entgegengenommen.

  • Seite 61: Tam/Fax-Betrieb (Passive Faxweiche)

    Sie können das Faxgerät UF-490 zusammen mit einem automatischen Anrufbeantworter an denselben Telefonanschluß schalten und betreiben. Damit Ihr Telefonanschluss besonders effizient genutzt wird, empfehlen wir Ihnen einen Anrufbeantworter von PANASONIC. Hinweise zum Anrufbeantworter entnehmen Sie bitte dessen Betriebsanleitung. 1. Ihre TAE-Anschlußdose...

  • Seite 62: Einstellen Auf Tam/Fax-Betrieb

    Empfangen von Dokumenten TAM/FAX-Betrieb (passive Faxweiche) Einstellen auf TAM/FAX-Betrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 4: TAM/FAX (siehe Seite 34) Funktionsweise und Bedienung im TAM/FAX-Betrieb Wenn ein Faxgerät anruft: Alle eingehenden Anrufe werden entweder von Ihrem Anrufbeantworter oder externen Telefon angenommen.

  • Seite 63: Druckverkleinerung

    Empfangen von Dokumenten Druckverkleinerung Dieses Gerät arbeitet mit Empfangspapier in den Formaten A4, Letter oder Legal. Technisch bedingt sind empfangene Fax-Dokumente immer etwas länger als die Standard-Papierformate. Daher müssen die Seiten immer verkleinert und somit dem Empfangspapier angepaßt werden. Dokumente mit Überlänge (z.B.

  • Seite 64: Empfang Von Seiten Mit Überlänge

    Empfangen von Dokumenten Empfang von Seiten mit Überlänge Beim Empfang von Dokumenten mit Überlänge (über 39% länger, als das verwendete Empfangspapier), wird jedes dieser Dokumente auf mehreren Seiten (Folgeseiten) ausgedruckt. Um Ihnen das Zusammenfügen dieser Folgeseiten zu erleichtern, erfolgt der Ausdruck mit einer Überlappung von 10 mm (siehe Abbildung).

  • Seite 65: Ersatzweiser Empfang In Den Speicher

    Empfangen von Dokumenten Ersatzweiser Empfang in den Speicher Gehen während des Ausdrucks von Dokumenten das Empfangspapier oder der Tonervorrat zur Neige, empfängt das Gerät alle weiteren Seiten in den Speicher. Nachdem Sie Empfangspapier nachgelegt bzw. die Tonerkartusche ausgetauscht haben, werden alle zwischenzeitlich empfangenen Dokumente automatisch ausgedruckt.

  • Seite 66: Sortierter Empfang

    Empfangen von Dokumenten Sortierter Empfang Konstruktionsbedingt druckt das UF-490 empfangene Seiten zwar immer in der Reihenfolge des Empfangs, jedoch mit der Schriftseite nach oben aus. Um die Ausgabereihenfolge für den Bediener richtig zu stellen, verfügt das Gerät über die Funktion SORTIERTER EMPFANG. In dieser Betriebsart empfängt das Gerät zunächst alle Seiten in den Speicher, um sie dann in umgekehrter Reihenfolge ablagegerecht auszudrucken.

  • Seite 67: Kopieren

    Kopieren Ihr Gerät verfügt über eine Kopierfunktion, mit der Sie eine oder mehrere Kopien einer Vorlage anfertigen können. DOK. EINGELEGT Legen Sie die Dokumente mit der Schriftseite nach unten ADF, stellen Dokumentenführungen ein. KOPIENMENGE=1 Geben Sie die Anzahl der Kopien ein. KOPIENMENGE=10 * EINLESEN * Das Gerät liest die Vorlagen in den Speicher ein und...

  • Seite 68: Einsatz Spezieller Funktionen

    Einsatz spezieller Funktionen Timergesteuerte Übertragung Allgemeine Beschreibung Mit diesem Gerät können Sie Ihre Dokumente auch zeitversetzt, d.h. timergesteuert, innerhalb der nächsten 24 Stunden an eine oder mehrere Empfangsstationen senden. Hierbei stehen bis zu 5 Timer (Startzeiten) zum Senden oder für Abrufe zur Verfügung. Timergesteuertes Senden DOK.

  • Seite 69: Abruf (Polling)

    Abruf (Polling) Allgemeine Beschreibung Mit dieser Funktion können Sie Dokumente, die bei der Gegenstelle für Sie bereitgelegt wurden, abrufen. Die Kosten für die Übertragung tragen hierbei Sie als Empfänger. Der Abruf kann mit und ohne Passwortschutz erfolgen. Sprechen Sie daher mit der Gegenstation, ob die für Sie bestimmten Dokumente bereitgelegt wurden und ob ein Abrufpasswort erwartet wird.

  • Seite 70: Abruf Bei Gegenstationen (Abruf Empfangen)

    Abruf (Polling) Abruf bei Gegenstationen (Abruf empfangen) Mit dem UF-490 können Sie bei einer einzelnen oder mehreren Stationen Dokumente abrufen. Sind die abzurufenden Dokumente passwortgeschützt, muß bei allen Stationen dasselbe Abrufpasswort eingestellt sein. PASSWORT=1234 Wurde ein Abrufpasswort vereinbart, geben Sie dieses PASSWORT=1111 jetzt vierstellig ein (Siehe Hinweis 2).

  • Seite 71: Einrichten Von Programmtasten

    Einrichten von Programmtasten Allgemeine Beschreibung Das UF-490 ist mit zwei Programmtasten (P1, P2) ausgestattet. Diese Tasten können verwendet werden, um z.B. auf Knopfdruck eine feste Gruppe von Teilnehmern zu erreichen bzw. abzurufen, oder um täglich timergesteuerte Übertragungen, Rundsendungen, Abrufe oder Mehrfachabrufe zu starten. Darüber hinaus können diese Tasten auch als zusätzliche Zielwahltasten verwendet werden.

  • Seite 72: Programm Für Timergesteuerte Übertragung

    Einrichten von Programmtasten Programm für timergesteuerte Übertragung Zur Programmierung gehen Sie bitte wie folgt vor: PROGRAMMWAHL ? <P>-TASTE WÄHLEN [P1]NAMEN EING. Geben Sie den Tasten-Namen (bis zu 15 Zeichen) mit <FUNKTION> DRÜCK den Buchstaben-Tasten ein. (siehe Seite 26) Ex: PROG. A und drücken Sie EINGABE STARTZEIT ❚...

  • Seite 73: Einstellung Für Abrufen

    Einrichten von Programmtasten Einstellung für Abrufen Zur Programmierung gehen Sie bitte wie folgt vor: PROGRAMMWAHL ? <P>-TASTE WÄHLEN [P1]NAMEN EING. Geben Sie den Tasten-Namen (bis zu 15 Zeichen) mit <FUNKTION> DRÜCK den Buchstaben-Tasten ein. (siehe Seite 26) Ex: PROG. A und drücken Sie EINGABE PASSWORT=1234 Geben Sie ein 4-stelliges Abrufpasswort ein.

  • Seite 74: Verwendung Als Zusätzliche Zielwahltaste

    Einrichten von Programmtasten Verwendung als zusätzliche Zielwahltaste Zur Programmierung gehen Sie bitte wie folgt vor: ZIELWAHL? <P>-TASTE WÄHLEN [P1]NAMEN EING. Geben Sie den Tasten-Namen (max. 15 Zeichen) über die [P1]RUFNR. EING. Buchstabentasten ein (siehe Seite 26). Ex: PROG. A und drücken Sie EINGABE Geben Sie die Rufnummer über die Zifferntasten ein.

  • Seite 75: Ändern Und Löschen Von Programmtasten

    Einrichten von Programmtasten Ändern und Löschen von Programmtasten Zum Einrichten von Programmtasten lesen Sie bitte Seiten 71-74. Dieser Abschnitt beschreibt, wie Sie Programmtasten ändern oder löschen können. Folgende Eigenschaften können Sie ändern: • Startzeit und Stationen beim timergesteuerten Senden • Stationen beim normalen Abruf •...

  • Seite 76: Sperrcode

    Sperrcode Allgemeine Beschreibung MIt Hilfe des Sperrcodes können Sie das UF-490 gegen unbefugte Benutzung sperren. Sobald Sie eine Übertragung vorbereitet oder Einstellungen vorgenommen haben, erscheint in der Display-Grundstellung immer die Abfrage nach dem Sperrcode. Das Gerät läßt sich daraufhin nur bedienen, wenn zuvor der vierstellige Sperrcode eingegeben wurde.

  • Seite 77: Betrieb Des Gerätes Mit Sperrcode (Sperren Aller Funktion)

    Sperrcode Betrieb des Gerätes mit Sperrcode (Sperren aller Funktion) Geben Sie den vierstelligen Sperrcode ein.. SPERRCODE=❚ SPERRCODE= **** 10-DEZ 15:00 00% Jetzt können Sie das Gerät wie gewohnt bedienen. Betrieb des Gerätes mit Sperrcode (Sperren der Fax-Parametereingaben) Das Gerät kann nur die Funktion der Einstellung und des Ausdrucks der Fax-Parameter beschränken. Zum Freigeben der Fax-Parameter gehen Sie wie folgt vor: EINGABEN (1-8)

  • Seite 78: Pin-Code-Zugang

    PIN-Code-Zugang Allgemeine Beschreibung Falls Ihre TK-Anlage für die Belegung einer Amtsleitung einen PIN-Code (PIN = Personal Identification Number) benötigt, können Sie das Gerät so einrichten, dass Sie vor dem Wählen zur Eingabe eines PIN- Codes aufgefordert werden. Sowohl der Präfix-, als auch der Suffix-Code werden zusammen mit der Fax- Rufnummer mitgewählt, sie erscheinen aber später weder im Kommunikationsbericht noch im Journal.

  • Seite 79: Wählen Mit Einem Pin-Code

    PIN-Code-Zugang Wählen mit einem PIN-Code DOK. EINGELEGT Legen Sie das/die Dokument/e mit der Schrift nach unten ein. Zum Anwählen können Kombinationen aus folgenden Wahlarten verwendet werden: • Zielwahl • Kurzwahl • Freie Rufnummern; drücken nach jeder Rufnummer (max. 7 Rufnummern). EINGABE •...

  • Seite 80: Fax-Weiterleitung

    Fax-Weiterleitung Einstellen der Fax-Weiterleitung Mit dieser Funktion können Sie alle eingehenden Faxe dauerhaft an eine beliebige Station weiterleiten, die Sie unter Ziel- oder Kurzwahl gespeichert haben. Sobald jetzt ein Fax eingeht, wählt das Gerät die vorgegeben Rufnummer an und leitet die empfangenen Seiten dorthin weiter. Diese Funktion ist besonders praktisch, wenn Sie sich zeitweise an einem anderen Ort aufhalten (zu Hause, am Urlaubsort o.ä.) und dort dennoch gern Ihre Faxe empfangen würden.

  • Seite 81: Netzwerkfunktionen

    Netzwerkfunktionen Sub-Adressierung Allgemeine Beschreibung Mit Hilfe dieser Funktion können Sie Dokumente in PC-Netzwerken verteilen und weiterleiten. Voraussetzung hierbei ist, daß der Empfänger über eine PC-/FAX-Anbindung (mit LaserFAX- bzw. UnimessagePRO-Software) oder über ein InternetFAX-Gerät (z.B. ein Panafax DX-1000/2000) verfügt. Diese Funktion folgt den ITU-T-Empfehlungen für Terminal Routing-/ Fax-Routing Verfahren und wird von allen namhaften Herstellern unterstützt.

  • Seite 82: Eintragen Von Sub-Adressen In Ziel-/ Kurzwahlrufnummern

    Sub-Adressierung Eintragen von Sub-Adressen in Ziel-/ Kurzwahlrufnummern EINGABEN (1-8) 1:ZIEL 2:KURZW. für Zielwahl für Kurzwahl ZW-TASTE DRÜCKEN <01>RUFNR. EING. <01>551234s2762❚ Geben Sie die Telefonnummer ein, drücken Sie FLASH und geben Sie die Sub-Adresse ein. (Bis zu 20 Stellen) (Bis zu 36 Stellen einschließlich Telefonnummer, Pausen, Leerstellen, FLASH und Sub-Adresse) Ex:Telefonnnummer = 5551234, Sub-Adresse =2762 FLASH...

  • Seite 83: Senden Von Dokumenten Mit Sub-Adressierung

    Sub-Adressierung Senden von Dokumenten mit Sub-Adressierung trennen Sie Rufnummer und Sub-Adresse. FLASH DOK. EINGELEGT Legen Sie das/die Dokument/e mit der Schrift nach unten ein. Geben Sie die Rufnummer und SUB-Adresse ein. 5551234s2762❚ (Bis zu 36 Stellen einschl. Rufnummer, Pausen, Leerstellen, FLASH und SUB-Adresse) Ex:Telefonnnummer = 5551234, Neben-Adresse =2762 Eingeben als: FLASH...

  • Seite 84: Drucken Von Berichten Und Listen

    Drucken von Berichten und Listen Berichte und Listen Allgemeine Beschreibung Damit Sie Belege über die gesendeten und empfangenen Dokumente und deren Anzahl haben, kann Ihnen das Gerät folgende Ausdrucke liefern: Das Sende- und Empfangsjournal, den Einzelsendebericht, einen Kommunikationsbericht, die Zielwahl-, Kurzwahl- und Adreßbuchlisten, eine Programmliste, die Fax- Parameterliste und das Stationsverzeichnis zum Beschriften Ihrer Zielwahltasten.

  • Seite 85: Das Sende- Und Empfangsjournal

    Berichte und Listen Das Sende- und Empfangsjournal Im "Sende- und Empfangsjournal" sind die letzten 32 Transaktionen aufgeführt. (Jedesmal, wenn Sie ein Fax empfangen oder senden bzw. versuchen zu senden, wird diese Transaktion registriert und aufgezeichnet.) Das Journal wird automatisch nach jeweils 32 Sende- und Empfangs-Transaktionen ausgedruckt (Siehe Hinweis 1).

  • Seite 86: Journal Und Einzelsendebericht

    Berichte und Listen Journal und Einzelsendebericht Der Einzelsendebericht dokumentiert die Daten des jeweils letzten Übertragungsvorganges. EINZELSENDEBER.? * AUSDRUCK *...
  • Seite 87 C8044B03C1000 ¤ 003/003 00:01:32 SEND 0353678980 10-DEZ 08:57 C8044B03C1000 (13) -PANASONIC ************************************ - ZENTRALE HH - ***** - 201 555 1212- ********** (15) (14) Muster eines Einzelsendeberichtes ***** -EINZELSENDEBERICHT- **************** DATUM 10-DEZ-2001 ***** UHRZEIT 12:00 ************ (10) (11) DATUM/UHRZEIT = 10-DEZ-2001 12:00 JOURNAL NR.
  • Seite 88 Berichte und Listen Journal und Einzelsendebericht Erläterungen zum Inhalt Datum des Ausdruckes Uhrzeit des Ausdruckes Übertragungsnummer Übertragungsergebnis : "OK" zeigt an, daß die Übertragung erfolgreich war. "BES." zeigt an, daß die Übertragung abgebrochen wurde, weil die Gegenstelle besetzt war. "STOP" zeigt an, daß die Übertragung mit STOP abgebrochen wurde. M-OK kennzeichnet eine Datei, die ersatzweise in den Speicher empfangen wurde, weil das Gerät zu diesem Zeitpunkt nicht drucken konnte.

  • Seite 89: Kommunikationsbericht

    STN-NR. KOMM. ZW/KW NAME/RUFNUMMER SEITEN DAUER <01> SERVICE 001/001 00:01:30 <02> VERTRIB 001/001 00:01:25 <03> WERBUNG 000/001 00:01:45 ¤ BES. 021 111 1234 000/001 00:00:00 - PANASONIC - ************************************* - ZENTRALE HH - ****** - 201 555 1212 - ***********...
  • Seite 90 Berichte und Listen Kommunikationsbericht Erläterungen zum Inhalt (1) Art der Übertragung (2) Startzeit der Übertragung (3) Ende der Übertragung (4) Datei-Nr. : 001 bis 255, für jeden Vorgang wie Senden, Empfang, Journal drucken, usw. legt das Gerät eine eigene Datei an, die Reihenfolge muß daher nicht zusammenhängend sein.

  • Seite 91: Zielwahl-, Kurzwahl- Und Adressbuchlisten

    Berichte und Listen Zielwahl-, Kurzwahl- und Adressbuchlisten Das UF-490 bietet Ihnen eine Ziel-/ Kurzwahlliste und zusätzlich eine Adressbuchliste an. Adressbuchliste zeigt alle Einträge in alphabetischer Reihenfolge. Um diese Listen auszudrucken, verfahren Sie wie folgt: ZW-/KW-LISTE? 1:ZW/KW 2:ADRESS Zum Drucken einer Ziel-/Kurzwahlliste * AUSDRUCK * Zum Drucken einer Adressbuchliste...
  • Seite 92 SALES DEPT. 222 666 2345 <03> ACCOUNTING DEPT 313 333 3456 GESPEICHERTE RUFNUMMERN = 03 (4) -PANASONIC ************************************** -ZENTRALE HH - ***** - 201 555 1212- ********* Muster einer Kurzwahlliste ************* -KURZWAHL-LISTE- ****************** DATUM 10-DEZ-2001 ***** UHRZEIT 15:00 ******* KURZWAHL NAME...
  • Seite 93 <01> 121 555 1234 SERVICE DEPT <02> 222 666 2345T GESPEICHERTE RUFNUMMERN = 006 (4) -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212 - ********* Erläterungen zum Inhalt (1) Zielwahl- oder Kurzwahlnummer : <nn>= Zielwahlnummer, [nn] = Kurzwahlnummer...

  • Seite 94: Programmliste

    TIMER SENDEN ÜBERTR 12:00 [001] [P2] TIMER ABRUF ABRUF 19:00 [002] -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ********* Erläterungen zum Inhalt (1) Programmtaste (2) Programmname : Bis zu 15 Zeichen (3) Art der Übertragung : SENDEN=Senden...

  • Seite 95: Fax-Parameterliste

    (1:Normal 2:Heller 3:Dunkler) AUFLÖSUNG (1:Standard 2:Fein 3:Hoch 4:Halbtöne) 2 GESAMTSPEICHER (2MB) (6) -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ********* Erläterungen zum Inhalt (1) Parameternummer Beschreibung (3) Art der Übertragung (4) Aktuelle Einstellung : "----" heißt, daß kein Code oder Passwort festgelegt worden ist. Ist ein Code oder ein Passwort festgelegt, dann erscheint dieser bzw.

  • Seite 96: Bestellformulare Für Tonerkartusche Und Trommeleinheit

    Berichte und Listen Bestellformulare für Tonerkartusche und Trommeleinheit Zum Ausdrucken der Bestellformulare WARTUNG (1-3) 1:TONER 2:TROMM Zum Ausdrucken eines Toner-Bestellformulars * AUSDRUCK * Zum Ausdrucken eines Trommel-Bestellformulars Muster eines Bestellformulars **************************************** > BESTELLFORMULAR FÜR TROMMELEINH. < **************************************** **** Die Trommeleinheit muss ausgetauscht werden.**** Um eine neue Trommeleinh.

  • Seite 97: Netzausfallbericht

    SENDEBER. PRÜFEN DATEI MODUS ANGELEGT AM: STARTZEIT: SEITEN STATIONEN TIMER-ÜBERTR. 10-DEZ 12:00 23:00 <03> -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ********* Erläterungen zum Inhalt Datum und Uhrzeit des Netzausfalls Datum und Uhrzeit der Wiederherstellung der Stromversorgung...

  • Seite 98: Störungsbeseitigung

    Störungsbeseitigung Störungsbeseitigung Falls eines der folgenden Probleme auftritt Betriebsart Störung Ursache / Maßnahme Seite Bereitschaft Das Display blinkt. ä Der Akku ist vollst ndig entladen. Dies kann bei der ersten (Bereitschaftsmodus) Installation geschehen. Nachdem Sie die Uhr eingestellt ö haben, h rt das Blinken auf.
  • Seite 99 Störungsbeseitigung Betriebsart Störung Ursache / Maßnahme Seite Probleme mit der Vertikale Streifen auf Journalausdruck (FUNKTION-6-1-EINGABE-1) abrufen, um Druckqualität empfangenen zu klären, ob das Problem beim eigenen Gerät liegt. Dokumenten Falls Ausdruck in Ordnung, Gegenstation verständigen - die Schwierigkeit muß bei deren Gerät liegen. Falls Ausdruck nicht in Ordnung, Tonerkartusche austauschen.
  • Seite 100 Störungsbeseitigung Betriebsart Störung Ursache / Maßnahme Seite Fehlfunktion beim Der Anrufbeantworter Diese Funktion des Anrufbeantworters kann nicht verwendet Betrieb mit einem läßt sich nicht von werden, weil sich das Faxgerät im TAM/FAX-Betrieb Anrufbeantworter Ferne einschalten. spätestens mit dem fünften Rufsignal selbst einschaltet. Das Faxgerät startet Anrufbeantworter mit "Nur Ansage"...

  • Seite 101: Fehlermeldungen

    Störungsbeseitigung Fehlermeldungen Bei Störungen werden im Display Fehlercodes angezeigt, die Ihnen bei der Lösung des Problems helfen werden: Code Bedeutung Abhilfe Seite Aufzeichnungspapier beim Einzug vom Papierfach Entfernen Sie das gestaute Papier. gestaut. Das Empfangspapier konnte nicht vollständig aus Entfernen Trommeleinheit/ dem Gerät ausgegeben werden.
  • Seite 102 Störungsbeseitigung Fehlermeldungen Code Bedeutung Abhilfe Seite 420/421 Gerät schaltet auf Empfang, erhält jedoch keine Daten 1. Gegenstation hat sich verwählt. von der Gegenstation. 2. Gegenstation fragen/informieren. 422/427 Schnittstelle nicht kompatibel. Gegenstation fragen/informieren. 433/434 Kommunikationsfehler beim Empfang. Gegenstation fragen/informieren. 436/490 Empfangsdaten enthalten zu viele Fehler. Gegenstation fragen/informieren.
  • Seite 103 1 Sollte ein Fehlercode weiterhin angezeigt werden, obwohl Sie die vorgeschlagene Maßnahme HINWEIS zur Fehlerbeseitigung getroffen haben, wenden Sie sich bitte an Ihren Panasonic- Fachhändler. Fragen Sie ihn auch dann, wenn Fehlercodes angezeigt werden, die in dieser Liste nicht aufgeführt sind.

  • Seite 104: Stau Des Empfangspapiers Beseitigen

    Störungsbeseitigung Stau des Empfangspapiers beseitigen Falls sich das Empfangspapier im Gerät gestaut hat, wird im Display der Fehlercode 001 oder 007 angezeigt. Zum Beseitigen von Papierstaus gehen sie wie folgt vor: Beseitigen von Papierstaus, Fehlercode 001 (1) Entfernen Papierkassetten- Abdeckung. (2) Entfernen gestaute oder...

  • Seite 105: Dokumentenstau Beseitigen

    Störungsbeseitigung Dokumentenstau beseitigen Falls sich ein Dokument im ADF gestaut hat, erscheint im Display der Fehlercode 030 oder 031. Um das gestaute Dokumenten zu entfernen, gehen Sie wie folgt vor: (1) Öffnen Sie das Bedienfeld. (2) Entfernen Sie das gestaute Dokument.

  • Seite 106: Reinigen Der Dokumentenabtastung

    Störungsbeseitigung Reinigen der Dokumentenabtastung Wenn sich eine Gegenstation darüber beklagt, daß die von Ihnen gesendeten Seiten schwarze Streifen aufweisen, überprüfen Sie bitte den Abtastbereich Ihres Gerätes, indem Sie eine Testkopie anfertigen. Weist auch diese Kopie die gemeldeten Streifen auf, ist vermutlich der Abtastbereich Ihres Geräte verschmutzt.

  • Seite 107: Reinigen Der Druckwalze

    Störungsbeseitigung Reinigen der Druckwalze Zeigen sich auf der Rückseite empfangener Seiten Tonerspuren, sind vermutlich die Druckwalzen im Gerät verschmutzt. WARTUNG (1-3) * AUSDRUCK * Das Gerät druckt drei Reinigungsblätter aus und schaltet anschließend wieder auf Bereitschaft zurück. Kehren Sie dann in den Bereitschaftsmodus-Betrieb zurück.

  • Seite 108: Einstellen Des Dokumenteneinzuges

    Störungsbeseitigung Einstellen des Dokumenteneinzuges Wenn häufig Störungen beim Dokumenteneinzug auftreten, kann der Einzug nachgestellt werden. Heben Sie den blauen Andruckregler leicht an und schieben Sie ihn in die gewünschte Position. Position Zustand Zur Verhinderung von Fehleinzügen Standardposition ü Zur Verhinderung von Mehrfacheinz...

  • Seite 109: Überprüfen Des Telefonanschlusses

    Störungsbeseitigung Überprüfen des Telefonanschlusses Wenn Sie keinen Rufton hören, wenn die -Taste gedrückt wird oder der empfangene Ruf kein MONITOR Klingelzeichen auf Ihrem Gerät gibt (kein automatischer Empfang). Telefonanschlußkabel von der Telefonanschlußdose trennen. Stecken Sie ein herkömmliches Telefon in den mittleren, F-codierten Steckplatz der TAE- Dose ein.

  • Seite 110: Anhang

    Anhang Technische Daten Kompatibilität ITU-T Gruppe 3 Kodierung MH, MR, MMR (Entspricht den ITU-T-Empfehlungen) Modemtyp ITU-T V.34, V.17, V.29, V.27 ter und V.21 Modemgeschwindigkeit 33600 - 2400 bps Dokumentenformat Max. : 257 x 2000 mm (mit manueller Unterstützung des Benutzers) Min.
  • Seite 111 Technische Daten Netzteil 198-255 V Netzspannung, 47-63 Hz, einphasig: 200V Modell Leistungsaufnahne Bereitschaftsmodus (Schlafmodus: Ein)Weniger als 1.0 Wh Bereitschaftsmodus (Schlafmodus: Ein)Weniger als 6.0 Wh Bereitschaftsmodus (Energiesparmodus: Aus) Ca.17 Wh [Raumtemperatur : 25C° Senden Ca. 17 W Empfang Ca. 460 W Kopieren Ca.

  • Seite 112: Spezifikationen Für Das Empfangspapier

    Spezifikationen für das Empfangspapier Heutzutage werden auf dem Markt die unterschiedlichsten Markenpapiere angeboten. Normalerweise sollten Sie mit jedem gestrichenen Papier ausgezeichnete Druckergebnisse erzielen können, auch herkömmliches Kopierpapier ist weitestgehend geeignet. Bevor Sie sich auf eine Papiersorte festlegen, sollten Sie diese hinreichend testen. Vielfach ist gar nicht die Papierqualität entscheidend, sondern die Art der Papierlagerung.

  • Seite 113: Verbrauchsmaterial

    Verbrauchsmaterial Bitte wenden Sie sich bei der Bestellung an Ihren Panasonic-Fachhändler. Verbrauchsmaterial: Bestellnummer Abbildung Beschreibung Tonerkartusche UG-3221 UG-3221: Zum Drucken von 6000 Seiten UG-3222 UG-3222: Zum Drucken von 3000 Seiten UG-3220 Trommeleinheit...

  • Seite 114: Gesetzliche Vorschriften

    Gesetzliche Vorschriften Herstellererklärung "Wir, die Matsushita Graphic Communication Systems, Inc./ Panasonic Testing Centre (Europe) GmbH (PTC), erklären in alleiniger Verantwortung, dass dieses G3-Faxgerät den grundlegenden Anforderungen und anderen relevanten Vorschriften der Direktive 1999/5/EC entspricht." Tipp: Wenn Sie eine Kopie der originalen Dokumentation unserer Produkte im Hinblick auf R&TTE wünschen, gehen Sie bitte zu unserer Web-Adresse: http://doc.panasonic-tc.de.
  • Seite 115 Sicherung ersetzt wurde. Wenn Sie die Sicherungsabdeckung verlieren, darf der Stecker erst dann wieder verwendet werden, wenn eine Ersatzabdeckung vorhanden ist. Eine Ersatz- Sicherungsabdeckung erhalten Sie bei Ihrem Panasonic Händler. FALLS DER ANGEGOSSENE STECKER FÜR DIE VORHANDENE NETZSTECKDOSE IN IHREM BÜRO NICHT GEEIGNET IST, MUSS DIE SICHERUNG ENTFERNT UND DER STECKER VOM KABEL ABGESCHNITTEN UND SICHER ENTSORGT WERDEN.
  • Seite 116 Schwankungen Leitungszustand können bewirken, dass es nicht immer möglich ist, mit den höheren Geschwindigkeiten zu kommunizieren, für die dieses Gerät konstruiert ist. Weder die Telecom noch Panasonic New Zealand können in dieser Situation eine Verantwortung übernehmen. WICHTIGER HINWEIS Bei Stromausfall funktioniert dieses Telefon nicht. Sorgen Sie dafür, dass ein separates Telefon, dass nicht über die lokale Stromversorgung versorgt wird, für Notfälle zur Verfügung steht.

  • Seite 117: Wörterbuch

    Wörterbuch Abruf Die Möglichkeit, Dokumente von einem anderen Faxgerät abrufen zu können. TAM/FAX-Betrieb ö ä Die M glichkeit, dieses Ger t gemeinsam mit einem Anrufbeantworter (TAM=Telephone Answering Machine) gemeinsam an einem zusammen betrieben zu werden. Absenderkennung (ID- Mit dieser numerischen Kennung (max. 20-stellig) muß sich jedes Faxgerät identifizieren Nummer) können.
  • Seite 118 Wörterbuch Faxweiterleitung ö Die M glichkeit, alle ankommenden Faxe an die registrierte Station der entsprechenden KW-Nr. weiterzuleiten. Fax-Parameterliste Diese Liste zeigt alle verfügbaren Fax-Parameter, ihre tatsächliche und die werkseitige Voreinstellung. TEL/FAX-Betrieb ö Die M glichkeit, eine einzige Telefonleitung sowohl für Faxnachrichten als auch für die Sprachübertragung zu verwenden.
  • Seite 119 Wörterbuch Panasonic-Superglättung Ein elektronisches Verfahren zur Bildverbesserung, das von Panasonic entwickelt worden ist. Programmtasten Tasten, die beispielsweise zwecks Abruf oder Übertragung mit einer Reihe von Stationen belegt werden können. Protokoll Als Protokoll werden die festgelegten Regeln bezeichnet, nach denen die Stationen an den Endpunkten einer Telekommunikationsverbindung miteinander kommunizieren und sich "verständigen".

  • Seite 120: Index

    Index Leistungsaufnahne ..........111 Abmessungen ............111 LOGOS..............23 Abruf (Polling) ............69 Andruckregler.............108 Anpassen Ihres Gerates ........33 Monitorlautstärke ..........21 Auflösung .............39 Ausdruck des Stationsverzeichnisses....31 Automatische Verkleinerung ........63 Papierstärke ............110 Pause ..............11 Programmliste ............. 94 Bedienfeld ............11 Betriebsbedingungen .........111 Ruflautstärke ............
  • Seite 121 Matsushita Electric Industrial Co., Ltd. Web Site : http://www.panasonic.co.jp/global/ M0601-1101 DZSD001475-1 October 2001 Printed in Japan...
