2.
Elektrische Bauteile
D
c
=
=
'o
=
Yt)
22
24
20
1918
17
16
15
BA_004U

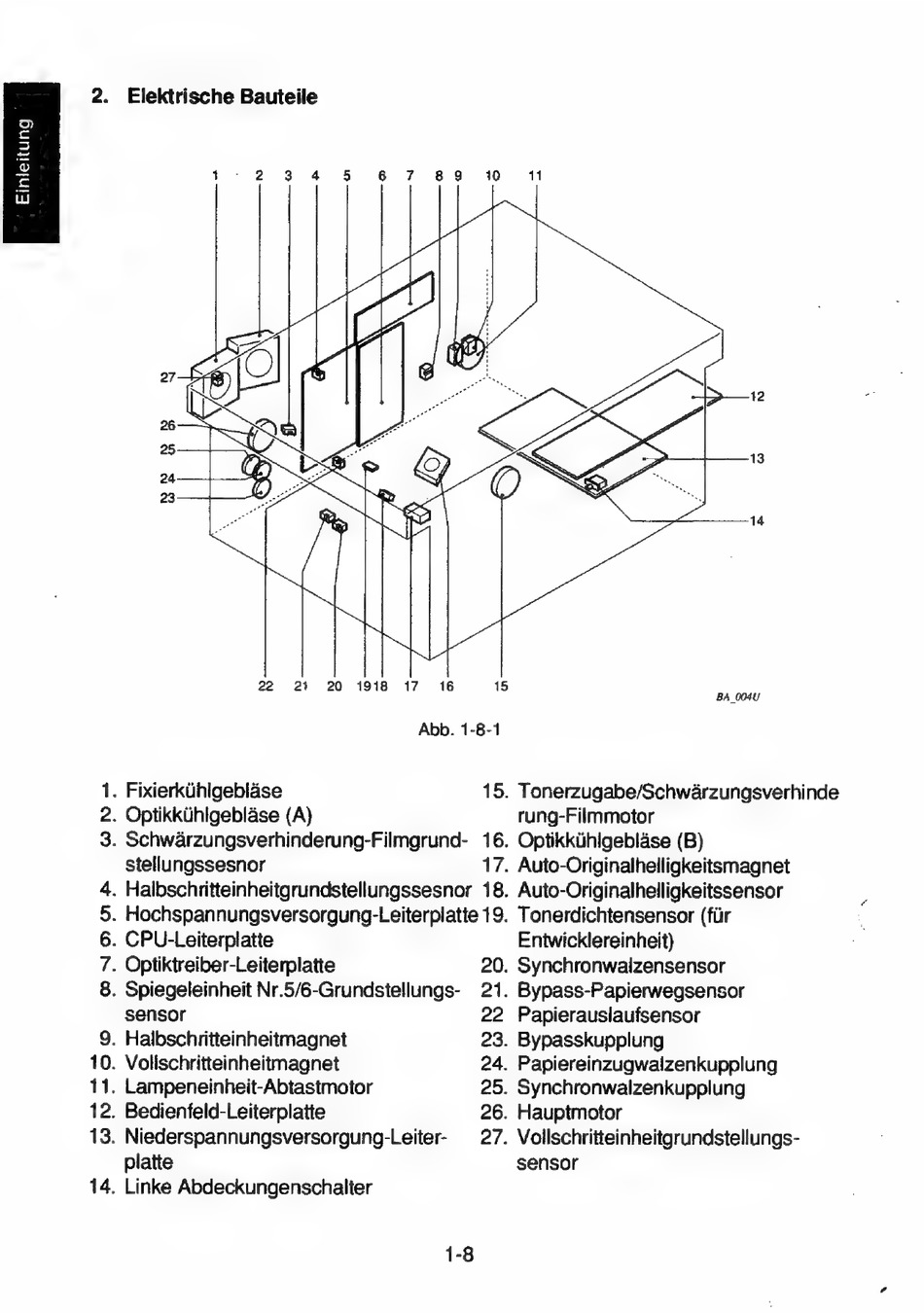

Abb. 1-8-1
1. Fixierkihligeblase
15. Tonerzugabe/Schwarzungsverhinde
2. Optikkihigeblase (A)
rung-Filmmotor
3. Schwarzungsverhinderung-Filmgrund-
16. Optikkiihigeblase (B)
Stellungssesnor
17. Auto-Originalhelligkeitsmagnet
4. Halbschritteinheitgrundstellungssesnor 18. Auto-Originalhelligkeitssensor
5. Hochspannungsversorgung-Leiterplatte
19. Tonerdichtensensor (fiir
6. CPU-Leiterplatte
Entwicklereinheit)
7. Optiktreiber-Leiterplatte
20. Synchronwalzensensor
8. Spiegeleinheit Nr.5/6-Grundstellungs-
21. Bypass-Papierwegsensor
sensor
22 Papierauslaufsensor
9. Halbschritteinheitmagnet
23. Bypasskupplung
10. Volischritteinheitmagnet
24. Papiereinzugwalzenkupplung
11. Lampeneinheit-Abtastmotor
25. Synchronwalzenkupplung
12. Bedienfeld-Leiterplatte
26. Hauptmotor
13. Niederspannungsversorgung-Leiter-
27. Vollschritteinheitgrundstellungs-
platte
sensor
14. Linke Abdeckungenschalter
