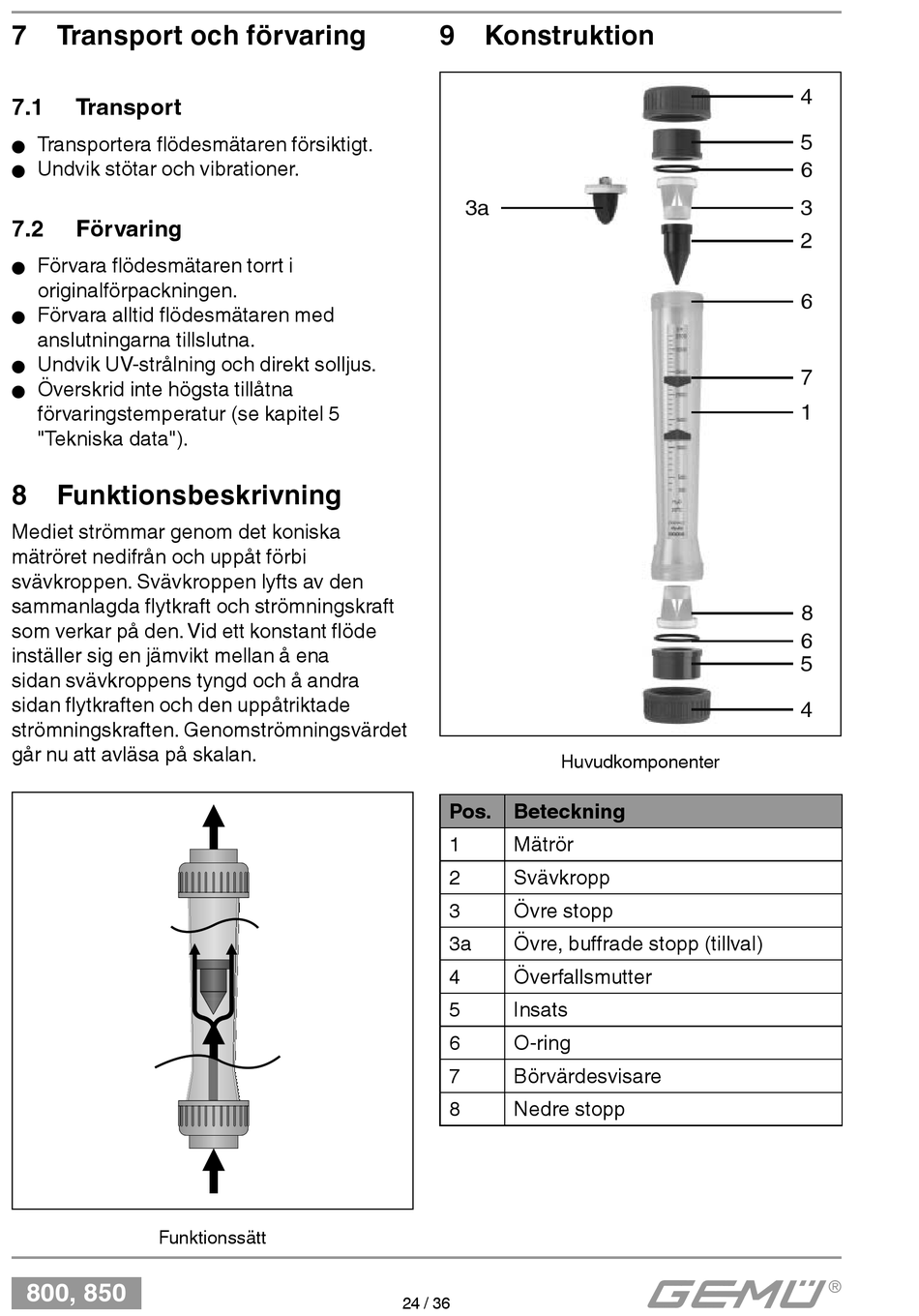

7 Transport och förvaring
7.1

Transport

Transportera flödesmätaren försiktigt.
G
Undvik stötar och vibrationer.
G
7.2 Förvaring
Förvara flödesmätaren torrt i
G
originalförpackningen.
Förvara alltid flödesmätaren med
G
anslutningarna tillslutna.
Undvik UV-strålning och direkt solljus.
G
Överskrid inte högsta tillåtna
G
förvaringstemperatur (se kapitel 5
"Tekniska data").
8

Funktionsbeskrivning

Mediet strömmar genom det koniska
mätröret nedifrån och uppåt förbi
svävkroppen. Svävkroppen lyfts av den
sammanlagda fl ytkraft och strömningskraft
som verkar på den. Vid ett konstant fl öde
inställer sig en jämvikt mellan å ena
sidan svävkroppens tyngd och å andra
sidan fl ytkraften och den uppåtriktade
strömningskraften. Genomströmningsvärdet
går nu att avläsa på skalan.
Funktionssätt
800, 850
9

Konstruktion

3a
Huvudkomponenter
Pos. Beteckning
1 Mätrör
2 Svävkropp
3 Övre stopp
3a Övre, buffrade stopp (tillval)
4 Överfallsmutter
5 Insats
6 O-ring
7 Börvärdesvisare
8 Nedre stopp
24 / 36
4
5
6
3
2
6
7
1
8
6
5
4
