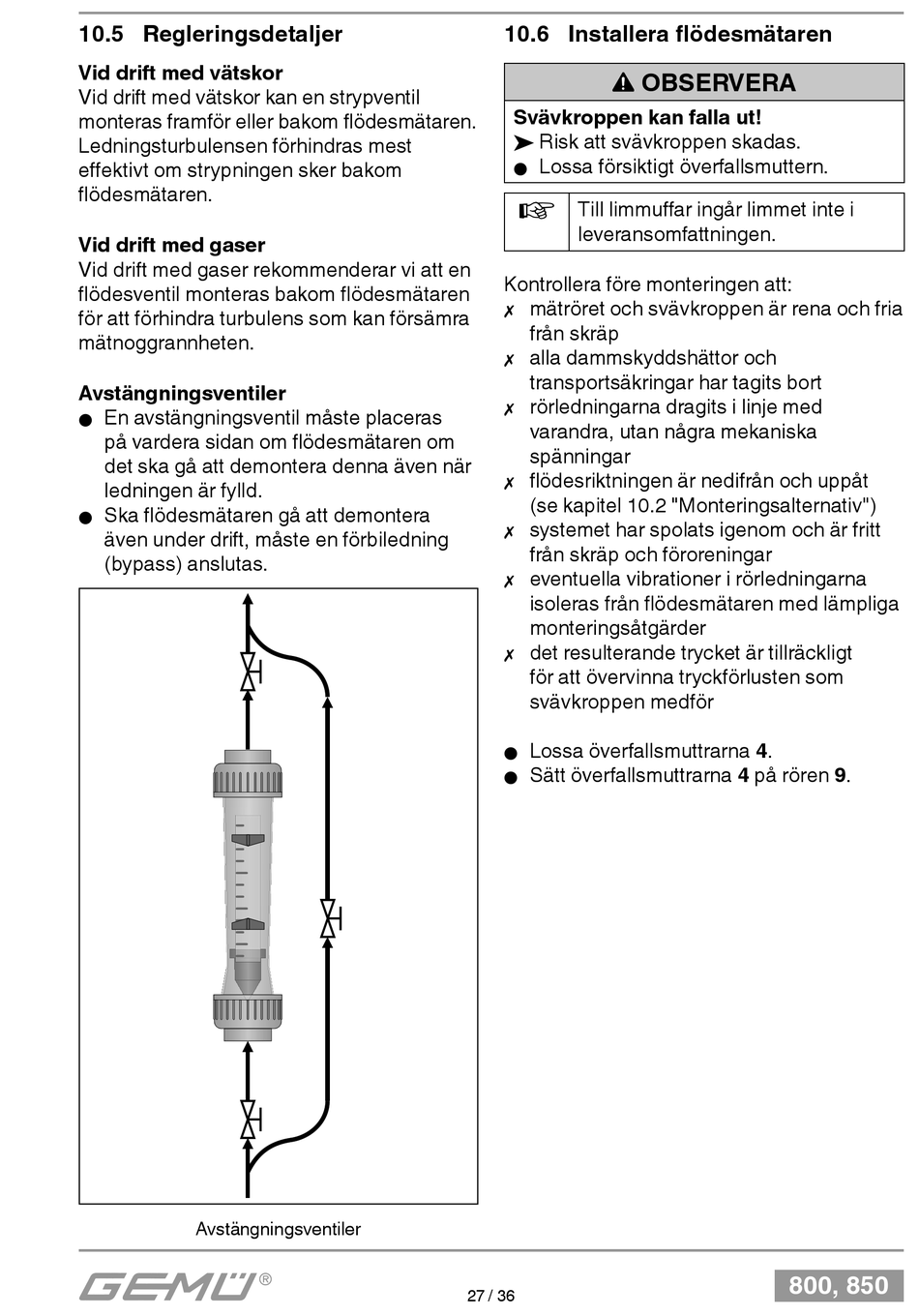

10.5 Regleringsdetaljer

Vid drift med vätskor
Vid drift med vätskor kan en strypventil
monteras framför eller bakom flödesmätaren.
Ledningsturbulensen förhindras mest
eff ektivt om strypningen sker bakom
fl ödesmätaren.
Vid drift med gaser
Vid drift med gaser rekommenderar vi att en
fl ödesventil monteras bakom fl ödesmätaren
för att förhindra turbulens som kan försämra
mätnoggrannheten.
Avstängningsventiler
En avstängningsventil måste placeras
G
på vardera sidan om flödesmätaren om
det ska gå att demontera denna även när
ledningen är fylld.
Ska flödesmätaren gå att demontera
G
även under drift, måste en förbiledning
(bypass) anslutas.
Avstängningsventiler
10.6 Installera flödesmätaren
Svävkroppen kan falla ut!
® Risk att svävkroppen skadas.
Lossa försiktigt överfallsmuttern.
G
Till limmuffar ingår limmet inte i
leveransomfattningen.
Kontrollera före monteringen att:
mätröret och svävkroppen är rena och fria

från skräp
alla dammskyddshättor och

transportsäkringar har tagits bort
rörledningarna dragits i linje med

varandra, utan några mekaniska
spänningar
flödesriktningen är nedifrån och uppåt

(se kapitel 10.2 "Monteringsalternativ")
systemet har spolats igenom och är fritt

från skräp och föroreningar
eventuella vibrationer i rörledningarna

isoleras från flödesmätaren med lämpliga
monteringsåtgärder
det resulterande trycket är tillräckligt

för att övervinna tryckförlusten som
svävkroppen medför
Lossa överfallsmuttrarna 4.
G
Sätt överfallsmuttrarna 4 på rören 9.
G
27 / 36
OBSERVERA
800, 850
