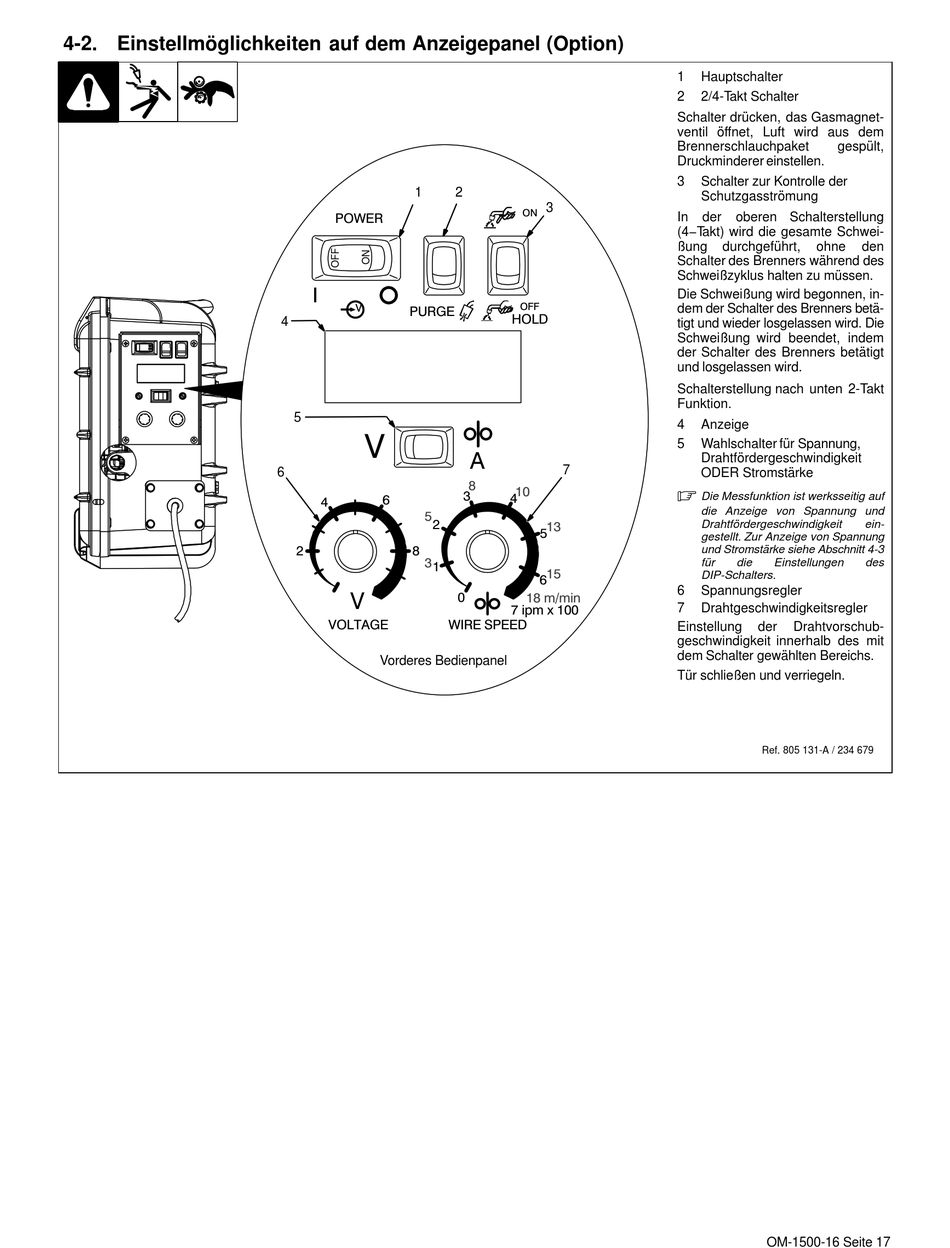

4-2. Einstellmöglichkeiten auf dem Anzeigepanel (Option)
1
2
POWER
V
PURGE
4
5
V
6
6
4
5
2
2
8
3
1
V
VOLTAGE
WIRE SPEED
Vorderes Bedienpanel
3
ON
OFF
HOLD
A
7
8
10
3
4
13
5
15
6
0
18 m/min
7 ipm x 100
1
Hauptschalter
2
2/4-Takt Schalter
Schalter drücken, das Gasmagnet-
ventil öffnet, Luft wird aus dem
Brennerschlauchpaket
gespült,
Druckminderer einstellen.
3
Schalter zur Kontrolle der
Schutzgasströmung
In
der
oberen Schalterstellung
(4−Takt) wird die gesamte Schwei-
ßung
durchgeführt,
ohne
Schalter des Brenners während des
Schweißzyklus halten zu müssen.
Die Schweißung wird begonnen, in-
dem der Schalter des Brenners betä-
tigt und wieder losgelassen wird. Die
Schweißung wird beendet, indem
der Schalter des Brenners betätigt
und losgelassen wird.
Schalterstellung nach unten 2-Takt
Funktion.
4
Anzeige
5
Wahlschalter für Spannung,
Drahtfördergeschwindigkeit
ODER Stromstärke
.
Die Messfunktion ist werksseitig auf
die Anzeige von Spannung und
Drahtfördergeschwindigkeit
gestellt. Zur Anzeige von Spannung
und Stromstärke siehe Abschnitt 4-3
für
die
Einstellungen
DIP-Schalters.
6
Spannungsregler
7
Drahtgeschwindigkeitsregler
Einstellung
der
Drahtvorschub-
geschwindigkeit innerhalb des mit
dem Schalter gewählten Bereichs.
Tür schließen und verriegeln.
