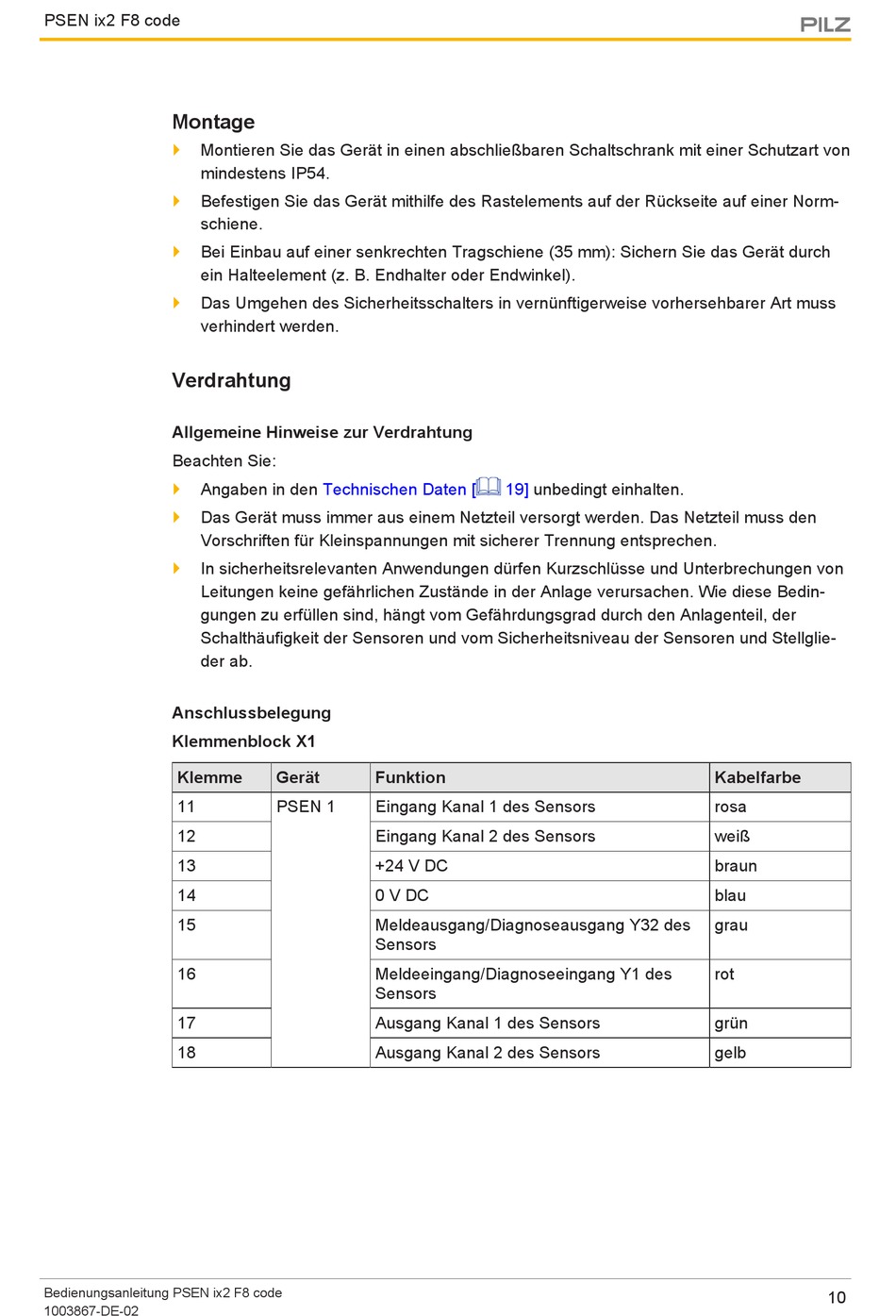

PSEN ix2 F8 code
Montage
}
Montieren Sie das Gerät in einen abschließbaren Schaltschrank mit einer Schutzart von
mindestens IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene.
}
Bei Einbau auf einer senkrechten Tragschiene (35 mm): Sichern Sie das Gerät durch
ein Halteelement (z. B. Endhalter oder Endwinkel).
}
Das Umgehen des Sicherheitsschalters in vernünftigerweise vorhersehbarer Art muss
verhindert werden.
Verdrahtung
Allgemeine Hinweise zur Verdrahtung
Beachten Sie:
}
Angaben in den
}
Das Gerät muss immer aus einem Netzteil versorgt werden. Das Netzteil muss den
Vorschriften für Kleinspannungen mit sicherer Trennung entsprechen.
}
In sicherheitsrelevanten Anwendungen dürfen Kurzschlüsse und Unterbrechungen von
Leitungen keine gefährlichen Zustände in der Anlage verursachen. Wie diese Bedin-
gungen zu erfüllen sind, hängt vom Gefährdungsgrad durch den Anlagenteil, der
Schalthäufigkeit der Sensoren und vom Sicherheitsniveau der Sensoren und Stellglie-
der ab.
Anschlussbelegung
Klemmenblock X1
Klemme
11
12
13
14
15
16
17
18
Bedienungsanleitung PSEN ix2 F8 code
1003867-DE-02
Technischen Daten [
Gerät
Funktion
PSEN 1
Eingang Kanal 1 des Sensors
Eingang Kanal 2 des Sensors
+24 V DC
0 V DC
Meldeausgang/Diagnoseausgang Y32 des
Sensors
Meldeeingang/Diagnoseeingang Y1 des
Sensors
Ausgang Kanal 1 des Sensors
Ausgang Kanal 2 des Sensors
19]
unbedingt einhalten.
Kabelfarbe
rosa
weiß
braun
blau
grau
rot
grün
gelb
10
