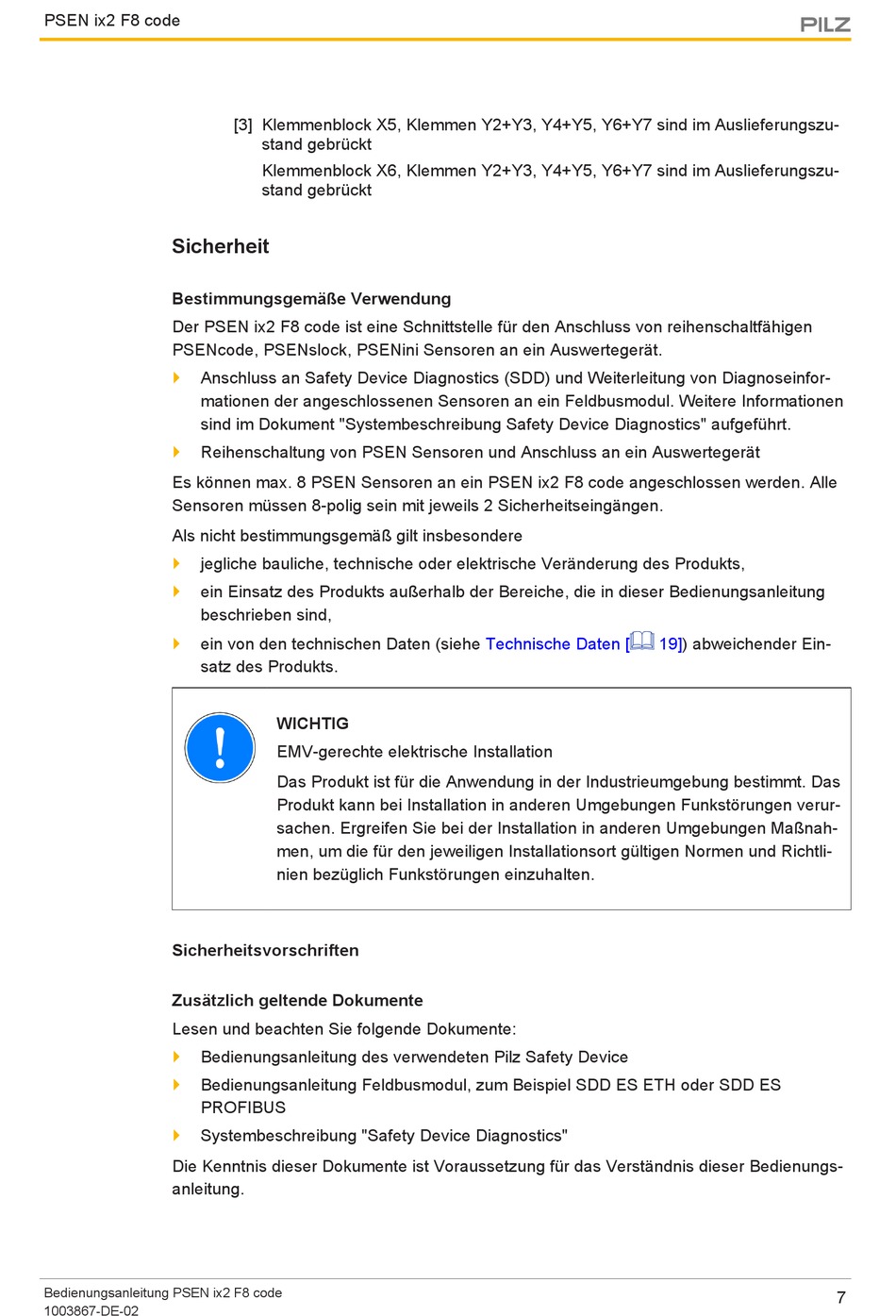

PSEN ix2 F8 code
Sicherheit
Bestimmungsgemäße Verwendung
Der PSEN ix2 F8 code ist eine Schnittstelle für den Anschluss von reihenschaltfähigen
PSENcode, PSENslock, PSENini Sensoren an ein Auswertegerät.
}
Anschluss an Safety Device Diagnostics (SDD) und Weiterleitung von Diagnoseinfor-
mationen der angeschlossenen Sensoren an ein Feldbusmodul. Weitere Informationen
sind im Dokument "Systembeschreibung Safety Device Diagnostics" aufgeführt.
}
Reihenschaltung von PSEN Sensoren und Anschluss an ein Auswertegerät
Es können max. 8 PSEN Sensoren an ein PSEN ix2 F8 code angeschlossen werden. Alle
Sensoren müssen 8-polig sein mit jeweils 2 Sicherheitseingängen.
Als nicht bestimmungsgemäß gilt insbesondere
}
jegliche bauliche, technische oder elektrische Veränderung des Produkts,
}
ein Einsatz des Produkts außerhalb der Bereiche, die in dieser Bedienungsanleitung
beschrieben sind,
}
ein von den technischen Daten (siehe
satz des Produkts.
Sicherheitsvorschriften
Zusätzlich geltende Dokumente
Lesen und beachten Sie folgende Dokumente:
}
Bedienungsanleitung des verwendeten Pilz Safety Device
}
Bedienungsanleitung Feldbusmodul, zum Beispiel SDD ES ETH oder SDD ES
PROFIBUS
}
Systembeschreibung "Safety Device Diagnostics"
Die Kenntnis dieser Dokumente ist Voraussetzung für das Verständnis dieser Bedienungs-
anleitung.
Bedienungsanleitung PSEN ix2 F8 code
1003867-DE-02
[3] Klemmenblock X5, Klemmen Y2+Y3, Y4+Y5, Y6+Y7 sind im Auslieferungszu-
stand gebrückt
Klemmenblock X6, Klemmen Y2+Y3, Y4+Y5, Y6+Y7 sind im Auslieferungszu-
stand gebrückt
WICHTIG
EMV-gerechte elektrische Installation
Das Produkt ist für die Anwendung in der Industrieumgebung bestimmt. Das
Produkt kann bei Installation in anderen Umgebungen Funkstörungen verur-
sachen. Ergreifen Sie bei der Installation in anderen Umgebungen Maßnah-
men, um die für den jeweiligen Installationsort gültigen Normen und Richtli-
nien bezüglich Funkstörungen einzuhalten.
Technische Daten [
19]) abweichender Ein-
7
