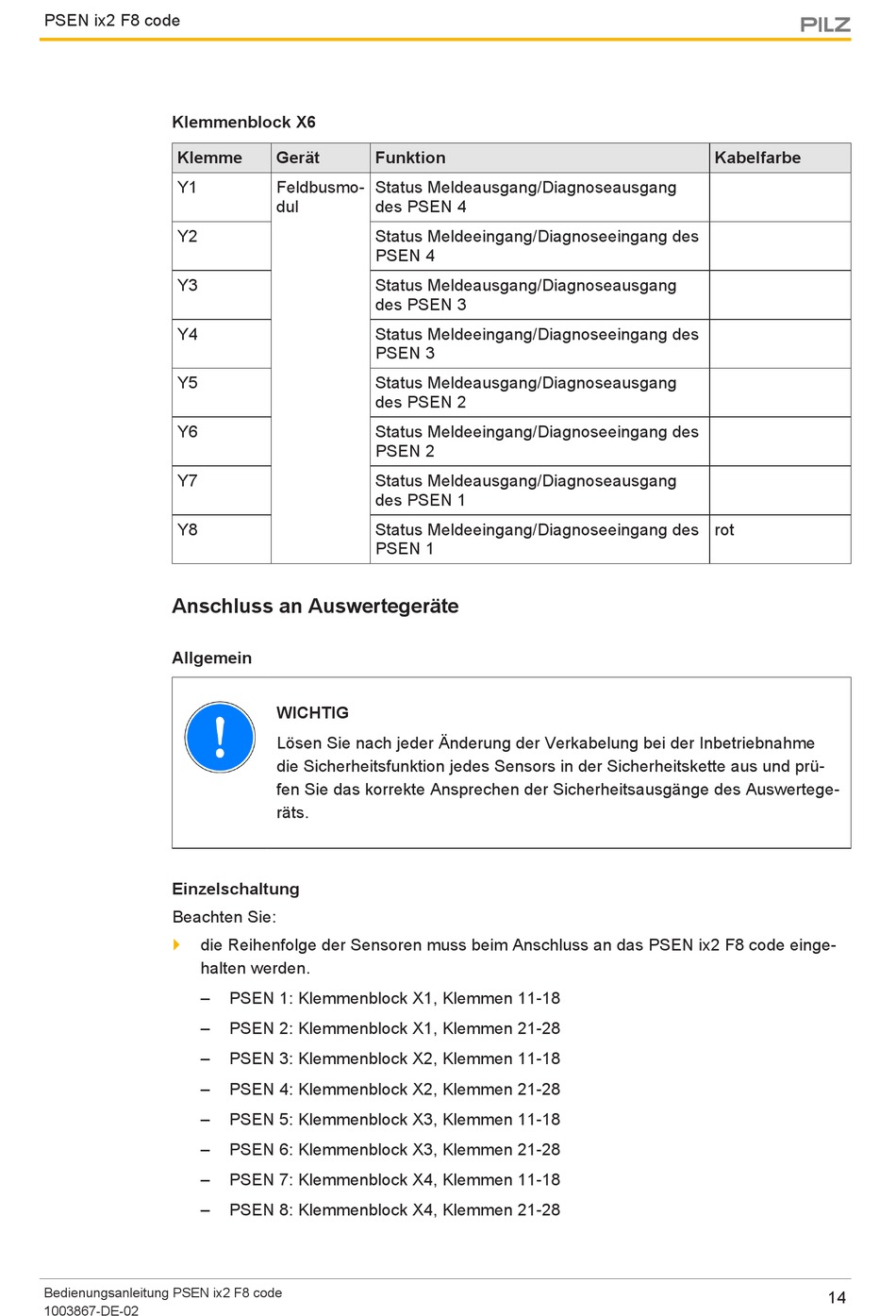

PSEN ix2 F8 code
Klemmenblock X6
Klemme
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y8
Anschluss an Auswertegeräte
Allgemein
Einzelschaltung
Beachten Sie:
}
die Reihenfolge der Sensoren muss beim Anschluss an das PSEN ix2 F8 code einge-
halten werden.
–
–
–
–
–
–
–
–
Bedienungsanleitung PSEN ix2 F8 code
1003867-DE-02
Gerät
Funktion
Feldbusmo-
Status Meldeausgang/Diagnoseausgang
dul
des PSEN 4
Status Meldeeingang/Diagnoseeingang des
PSEN 4
Status Meldeausgang/Diagnoseausgang
des PSEN 3
Status Meldeeingang/Diagnoseeingang des
PSEN 3
Status Meldeausgang/Diagnoseausgang
des PSEN 2
Status Meldeeingang/Diagnoseeingang des
PSEN 2
Status Meldeausgang/Diagnoseausgang
des PSEN 1
Status Meldeeingang/Diagnoseeingang des
PSEN 1
WICHTIG
Lösen Sie nach jeder Änderung der Verkabelung bei der Inbetriebnahme
die Sicherheitsfunktion jedes Sensors in der Sicherheitskette aus und prü-
fen Sie das korrekte Ansprechen der Sicherheitsausgänge des Auswertege-
räts.
PSEN 1: Klemmenblock X1, Klemmen 11-18
PSEN 2: Klemmenblock X1, Klemmen 21-28
PSEN 3: Klemmenblock X2, Klemmen 11-18
PSEN 4: Klemmenblock X2, Klemmen 21-28
PSEN 5: Klemmenblock X3, Klemmen 11-18
PSEN 6: Klemmenblock X3, Klemmen 21-28
PSEN 7: Klemmenblock X4, Klemmen 11-18
PSEN 8: Klemmenblock X4, Klemmen 21-28
Kabelfarbe
rot
14
