Energetics RT 870 Bedienungsanleitung Seite 51

Krok 2
a
(x1)
FIG.2
b
(x2)

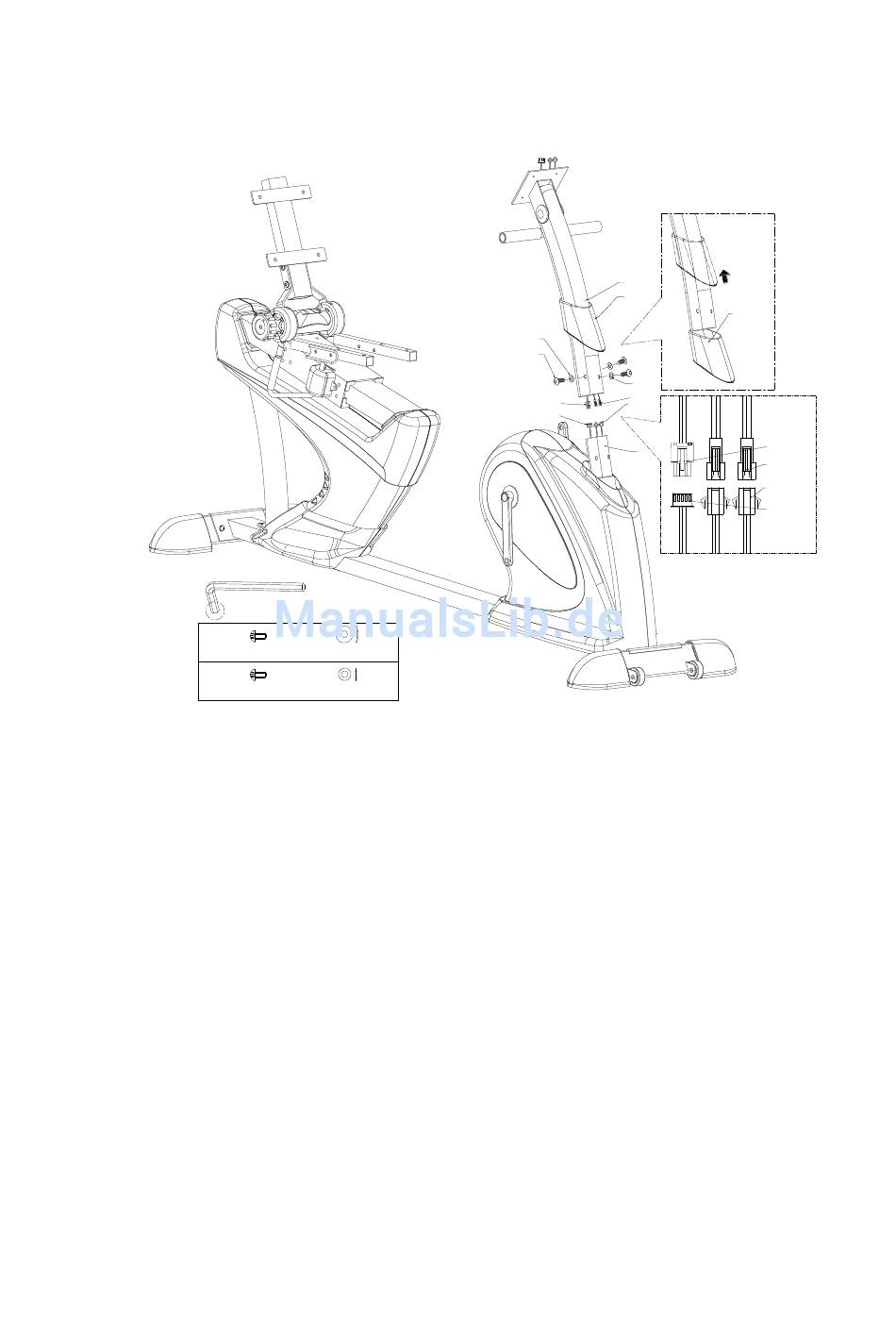

1. Vsuňte horný ochranný kryt (64) do tyče riadidiel (5), potom dvihnite horný ochranný kryt.
2. Spojte horný kábel snímača pulzu (46) a horný počítačový kábel (52) so stredným káblom snímača
pulzu (52A) a spodným počítačovým káblom (53A).
3. Pripevnite tyč riadidiel (5) na hlavný rám (1) pomocou plochej podložky (13) a skrutku s vnútorným
šesťhranom (14) na ľavej i pravej strane, na prednej strane použite prehnutú podložku (11) a skrutku s
vnútorným šesťhranom (14).
M8*15L D16*D8.5*1.5T
M8*15L
D16*D8.5*1.2T
13
14
52
53A
51
(A)
5
64
64
106
46
(B)
50A
52
1
46
50A
53A
