Energetics RT 870 Bedienungsanleitung Seite 23

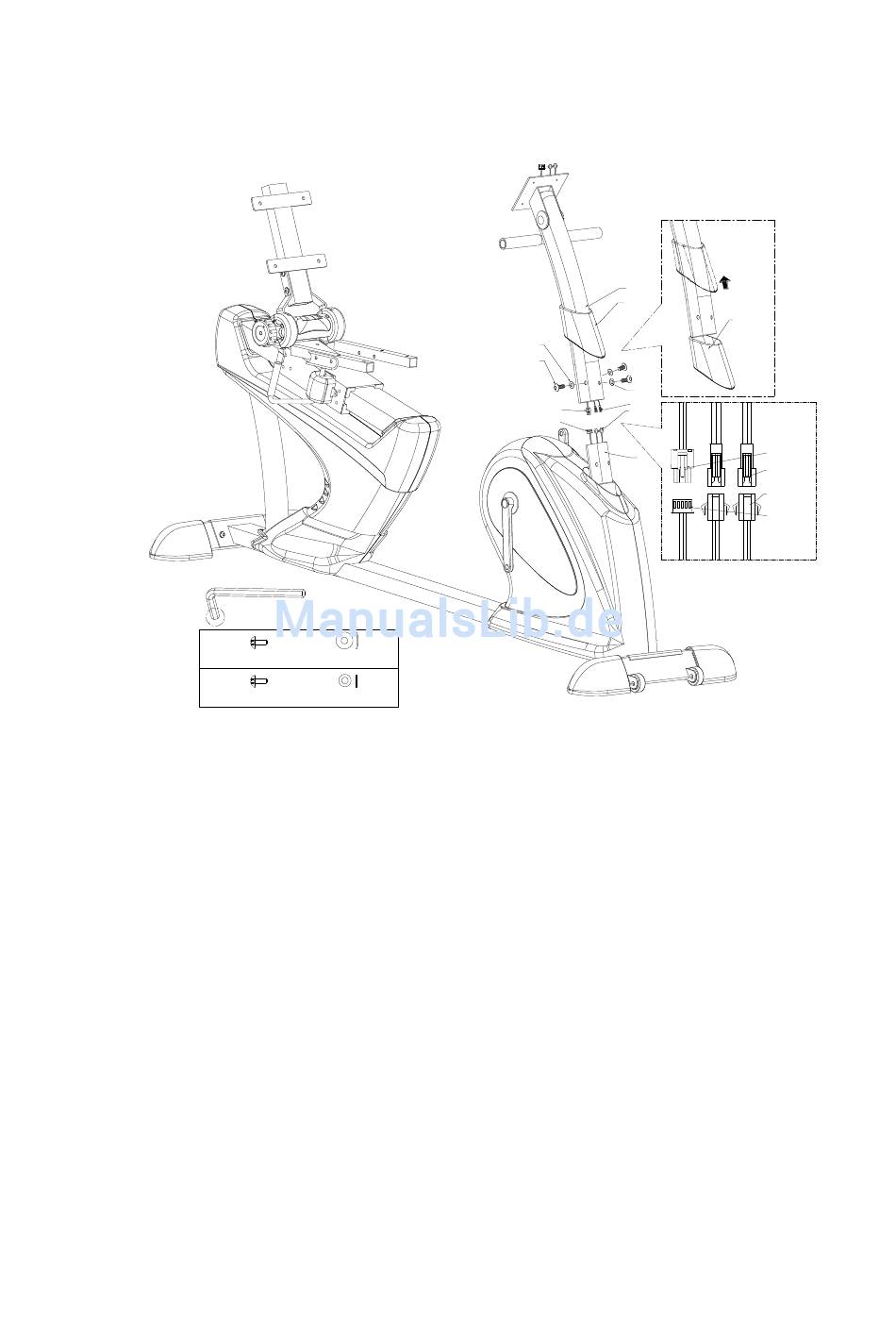

Schritt 2
a
(x1)
FIG.2
b
(x2)
1. Als erstes geben sei die Abdeckkappe (64) auf die Lenkerstütze (5) und schieben sie nach oben.
2. Dann verbinden Sie das obere Handpulskabel (46) und das obere Computerkabel (52) mit dem
mittleren Handpulskabel (52A) und dem unteren Computerkabel (53A).
3. Fixieren Sie nun die Lenkerstütze (5) am Hauptrahmen (1) mit den mitgelieferten Beilagscheiben (13)
und Schrauben (14). Beachten Sie dabei das Sie nur die linke und rechte Seite befestigen - für die
vordere und hintere Seite benützen Sie die Beilagscheiben (11) und Schrauben (14) .
M8*15L D16*D8.5*1.5T
M8*15L
D16*D8.5*1.2T
13
14
52
53A
23
(A)
5
64
64
106
46
(B)
50A
52
1
46
50A
53A
