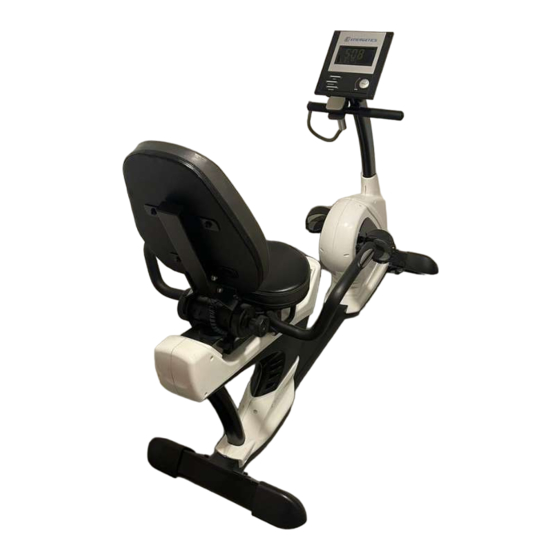

RT 870 ERGOMETER
GB
D
CZ
SK
H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Energetics RT 870

Inhaltszusammenfassung für Energetics RT 870

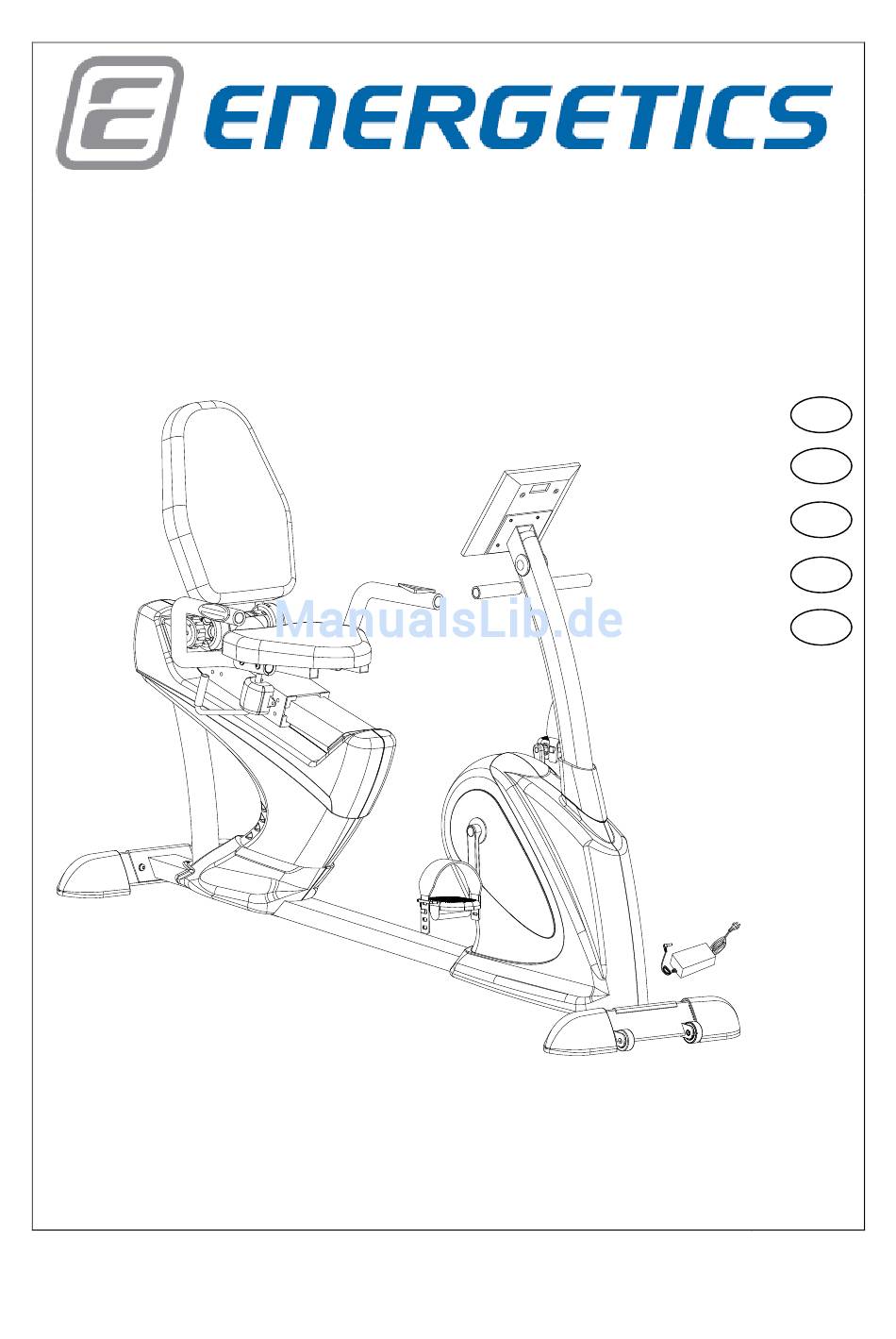

  • Seite 1 RT 870 ERGOMETER...
  • Seite 2 P 59 5. Magyar © The owner’s manual is only for the customer reference. ENERGETICS cannot guarantee for mistakes occurring due to translation or change in technical specification of the product. © Die Gebrauchsanweisung dient nur zur Referenz für den Kunden. ENERGETICS übernimmt keine Haftung für Fehler die durch Übersetzung oder technische Änderungen des Produkts entstehen.

  • Seite 3: Warranty

    Dear Customer, Congratulations on your purchase of an ENERGETICS home exerciser. This product has been designed and manufactured to meet the needs and requirements of in-home use. Please carefully read the instructions prior to assembly and first use. Be sure to keep the instructions for reference and/ or maintenance. If you have any further questions, please contact us.

  • Seite 4: Exploded Drawing

    Exploded Drawing 52 53A...

  • Seite 5: Part List

    Partlist Part No. Description Specification Q'ty Main frame Rear stabilizer Front stabilizer Foot Cap triangle 160*110*88 Handlebar post Slip track (plate) 50*100*2.0T+740L Spring washer (chromium) D15.4xD8.2x2T Inner hex bolt M8*1.25*40 Inner hex bolt (chromium) M8*1.25*20L Nylon nut (chromium) M8*1.25*8T Curved washer (chromium) D22*D8.5*1.5T Rear chain cover (left) Rear chain cover (right)
  • Seite 6 Part No. Description Specification Q'ty Plastic endcap (square)(black) 25*25*13L Upper handpulse cale 600L Lower handpulse cable 1800L Left fixed handlebar Right fixed handlebar Buffer (black) D20*10L*M8*1.25 Middle handpulse cable 900L Power cable 900L Bushing 125*75*53 Upper computer cable 700L Lower computer cable 600L, Sensor cable 200L...
  • Seite 7 Part No. Description Specification Q'ty Plastic foot cap D3*30L Computer support welding Tube cap 40*80*63.5 Plastic flat washer D50*D10*1.0T Cover D60*13.5L Side cap D29.1*13L Anti-loosen nut M8*1.25*60L Hex bolt M8*1.25*60L C-clip S-17(1T) Flat washer D23*D17.2*1.5T Washer D21*D16.2*0.3T Hex bolt M5-0.8*25L Anti loosen nut M5*0.8*5T Cross bolt...

  • Seite 8: Assembly Drawing

    Assembly Drawing Step 1 FIG.1 (x4) M8*20L D16*D8.5*1.2T D15.4*D8.2*2T 1. Assemble the Front stabilizer (3) and Rear stabilizer (2) onto the Main frame (1) by the two Flat washers (13), Spring washers (7) and Inner hex bolts (9) separately.
  • Seite 9 Step 2 (x1) M8*15L D16*D8.5*1.5T FIG.2 (x2) M8*15L D16*D8.5*1.2T 1. Cover the Upper protective cover (64) into the Handlebar post (5), then lift the upper protective cover. 2. Connect the Upper hand pulse cable (46) and Upper computer cable (52) with Middle hand pulse cable (52A) and the Lower computer cable (53A) respectively.
  • Seite 10 Step 3     FIG.3 (x4) M5*0.8*10L 1. Connect the Upper hand pulse cable (46) and the Upper computer cable (52) with the computer (60) respectively, then fix the computer (60) with four Big flat head crisscross screws (66). 2.
  • Seite 11 Step 4 FIG.4 (x4) M8*70L D22*D8.5*1.5T D16*D8.5*1.2T M8*8T 1. Separately assemble the Fixed handlebar (48L & 48R) onto the Main frame (1) with the two Inner hex bolts (17), the two Curved washers (11), the two Nylon nuts (10) and the Flat washers (13). 2.
  • Seite 12 Step 5 (x4) M8*20L D16*D8.5*1.2T FIG.5 (x4) M8*40L D16*D8.5*1.2T 1. Fix the Seat cushion (42) on the seat tube with the two Flat washers (13) and the two Inner hex bolts (8). 2. Fix the Backrest cushion (38) on the backrest tube with the two Flat washers (13) and the two Inner hex bolts (9).
  • Seite 13 Step 6 Please note: 1. The backrest cushion can be adjusted to the proper angle you prefer with the Knob. 2. The seat cushion can be adjusted front and forward and backward according to your height.
  • Seite 14 Step 7 If you would like to transfer the item, please uplift the back, then you can move it by the two transportable wheels.

  • Seite 15: Computerinstruction

    Computerinstruction Power on, LCD will display segment for 2 seconds with long beep sound, and display wheel diameter then enter calendar setting mode In the main menu, user may turn UP and DOWN to select training mode MANUAL / PROGRAM / USER PROFILE/ H.R.C.
  • Seite 16 BUTTON FUNCTIONS: ENTER: To set function value for TIME, DIST, CAL, PULSE in sleep mode. RESET: Return to main function mode in STOP mode and clean all preset function values at zero. START/STOP: To start or stop training RECOVERY: To test hear rate recovery status. To select training mode and adjust function value up.

  • Seite 17: Garantie

    Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines ENERGETICS Heimtrainers. Dieses Produkt ist für den Heimbereich konzipiert um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. Bitte bewahren Sie die Anleitung als Referenz und für den richtigen Umgang mit Ihrem Fitness-Gerät auf.

  • Seite 18: Explosionszeichnung

    Explosionszeichnung 52 53A...
  • Seite 19 Teileliste Teile Nr. Bezeichnung Maßangabe Menge Rahmen Hintere Querstütze Vordere Querstütze Fuss Abdeckkappe 160*110*88 Lenkerstütze Oberer Rahmen 50*100*2.0T*740L Sicherungsring D15.4xD8.2x2T Schraube M8*1.25*40 Schraube f. Polsterrung M8*1.25*20L Nylon Mutter M8*1.25*8T Beilagscheibe D22*D8.5*1.5T Hintere Seitenverkleidung (links) Hintere Seitenverkleidung (rechts) Beilagscheibe D16xD8.5x1.2T Schraube M8x1.25x15L Kurbel (links) 6 1/2"x9/16"-20UNF...
  • Seite 20 Teile Nr. Bezeichnung Maßangabe Menge Plastik Endkappe 25*25*13L Oberes Handpulskabel 600L Unteres Handpulskabel 1800L Linker Handgriff Rechter Handgriff Dämpfer D20*10L*M8*1.25 Mittleres Handpulskabel 900L Stromkabel 900L Kunststoffeinsatz 125*75*53 Oberes Computerkabel 700L Unteres Computerkabel 600L, Sensorkabel 200L Handpulskabel 800L Riemenscheibe D260x19, round hole Handpuls Up right Wellenscheibe...
  • Seite 21 Teile Nr. Bezeichnung Maßangabe Menge Plastikkappe D3*30L Computerhalterung Lenkerstützeeinsatz 40*80*63.5 Plastik Beilagscheibe D50*D10*1.0T Abdeckung D60*13.5L Seitenkappe D29.1*13L Mutter M8*1.25*60L Schraube M8*1.25*60L Sägering S-17(1T) Beilagscheibe D23*D17.2*1.5T Beilagscheibe D21*D16.2*0.3T Schraube M5-0.8*25L Mutter M5*0.8*5T Schraube ST3.0*15L Mutter M8*1.25*8T Beilagscheibe D16*D8.5*1.2T Wellenscheibe D16*D8.5*1.5 Plastikkappe...
  • Seite 22 Aufbauanleitung Schritt 1 FIG.1 (x4) M8*20L D16*D8.5*1.2T D15.4*D8.2*2T 1. Montieren Sie die vordere Querstütze (3) und hintere Querstütze (2) am Hauptrahmen (1) - benützen Sie dazu die mitgelieferten Beilagscheiben (13), Sicherungsring (7) und Schrauben (9).
  • Seite 23 Schritt 2 (x1) M8*15L D16*D8.5*1.5T FIG.2 (x2) M8*15L D16*D8.5*1.2T 1. Als erstes geben sei die Abdeckkappe (64) auf die Lenkerstütze (5) und schieben sie nach oben. 2. Dann verbinden Sie das obere Handpulskabel (46) und das obere Computerkabel (52) mit dem mittleren Handpulskabel (52A) und dem unteren Computerkabel (53A).
  • Seite 24 Schritt 3     FIG.3 (x4) M5*0.8*10L 1. Verbinden Sie das obere Handpulskabel (46) und das obere Computerkabel (52) mit dem Computer (60). Schrauben Sie nun den Computer (60) auf die Lenkerstütze - benützen Sie dazu die mitgelieferten Schrauben (66).
  • Seite 25 Schritt 4 FIG.4 (x4) M8*70L D22*D8.5*1.5T D16*D8.5*1.2T M8*8T 1. Montieren Sie nun die beiden Handgriffe (48L & 48R) auf den Hauptrahmen (1) mit den mitgelieferten Bolzen (17), Beilagscheiben (11, 13) und Nylon Muttern (10). 2. Stecken Sie nun den Stecker des Handpulskabels (54) beim Steckplatz für das untere Handpulskabel ein (47).
  • Seite 26 Schritt 5 (x4) M8*20L D16*D8.5*1.2T FIG.5 (x4) M8*40L D16*D8.5*1.2T 1. Befestigen Sie den Sitz (42) auf dem Sitzrahmen mit den mitgelieferten Beilagscheiben (13) und Schrauben (8). 2. Befestigen Sie die Rückenlehne (38) auf dem Sitzrahmen mit den mitgelieferten Beilagacheiben (13) und Schrauben (9).
  • Seite 27 Schritt 6 1. Die Rückenlehne lässt sich schnell und einfach verstellen. Drehen Sie dabei am Verstellrad einfach in die entsprechende Richtung um die Neigung an Ihre gewünschte Sitzposition anzupassen. 2. Die richtige Einstellung des Sitzes erfolgt über den Verstellhebel. Lösen Sie diesen und schieben Sie den Sitz in die richtige Position und ziehen Sie anschließend den Verstellhebel wieder fest.
  • Seite 28 Schritt 7 Das Sitzrad lässt sich ganz leicht transportieren. Dazu müssen Sie es hinten anheben bis das es auf den Transportrollen steht und dann an den beliebigen Ort rollen.

  • Seite 29: Computeranleitung

    Computeranleitung Nach dem Einschalten leuchtet die LCD-Anzeige 2 Sekunden lang auf, ein langer Signalton ertönt, der Raddurchmesser wird angezeigt, dann erscheint der Kalendereinstellungsmodus. Im Hauptmenü kann der Benutzer durch Betätigung von AUF (UP) bzw. AB (DOWN) einen Trainingsmodus wählen. Zur Wahl stehen MANUAL (manuell) / PROGRAM (Programm)/ USER PROFILE (individuelles Benutzerprogramm)/ H.R.C.
  • Seite 30 TASTENFUNKTIONEN: ENTER: Eingabe): Zur Einstellung der Funktionswerte für Zeit (TIME), Strecke (DIST), Kalorien (CAL) und Puls (PULSE) im Bereitschaftsmodus. RESET: Rückkehr zum Hauptfunktions-Modus im STOP-Modus und Löschung aller eingestellten Funktionswerte. START/STOP: Zum Beginnen bzw. Unterbrechen des Trainings. RECOVERY: (Erholungspuls): Zur Prüfung der Herzfrequenz-Erholung. Zur Auswahl des Trainingsmodus und zur Einstellung höherer Funktionswerte.

  • Seite 31: Bezpečnostní Pokyny

    Vážený zákazníku, Blahopřejeme k nákupu domácího trenažéru ENERGETICS. Tento výrobek byl navržen a vyroben, aby splňoval potřeby a doporučení pro domácí použití. Před montáží a prvním použitím si pečlivě přečtěte návod. Uchovejte návod jako referenci pro používání a údržbu. Pokud máte jakékoliv další otázky, obraťte se prosím na nás.
  • Seite 32 Nákres 52 53A...
  • Seite 33 Seznam- dílů Díl č. Popis Specifikace Množ. Hlavní rám Zadní stabilizátor Přední stabilizátor Krytka nohy（trojúhelníková） 160*110*88 Řídítková tyč Pojezd（destička） 50*100*2.0T*740L Pružná podložka (chróm) D15.4xD8.2x2T Šroub s vnitřním šestihranem M8*1.25*40 Šroub s vnitřním šestihranem (chróm) M8*1.25*20L Nylonová matice (chróm) M8*1.25*8T Prohnutá podložka（chróm） D22*D8.5*1.5T Kryt zadního řetězu (levý) Kryt zadního řetězu (pravý)
  • Seite 34 Díl č. Popis Specifikace Množ. Plastová čepička (čtvercová) (černá) 25*25*13L Horní kabel ke snímači tepu 600L Spodní kabel ke snímači tepu 1800L Levé řidítko Pravé řidítko Tlumič (černý) D20*10L*M8*1.25 Střední kabel ke snímači tepu 900L Proudový kabel 900L Těsnění 125*75*53 Horní...
  • Seite 35 Díl č. Popis Specifikace Množ. Plastová krytka nohy D3*30L Podpěra počítače Krytka na trubku 40*80*63.5 Plastová plochá podložka D50*D10*1.0T Kryt D60*13.5L Boční krytka D29.1*13L Pojistná matice M8*1.25*60L Šestihranný šroub M8*1.25*60L C-spona S-17(1T) Plochá podložka D23*D17.2*1.5T Podložka D21*D16.2*0.3T Šestihranný šroub M5-0.8*25L Pojistná...

  • Seite 36: Montážní Výkres

    Montážní výkres Krok 1 FIG.1 (x4) M8*20L D16*D8.5*1.2T D15.4*D8.2*2T 1. Namontujte přední stabilizátor (3) a zadní stabilizátor (2) na hlavní rám (1) pomocí dvou plochých podložek (13), pružných podložek (7) a šroubů s vnitřním šestihranem (9).
  • Seite 37 Krok 2 (x1) M8*15L D16*D8.5*1.5T FIG.2 (x2) M8*15L D16*D8.5*1.2T 1. Vsuňte horní ochranný kryt (64) do řídítkové tyče (5), potom zvedněte horní ochranný kryt. 2. Spojte horní kabel snímače tepu (46) a horní počítačový kabel (52) se středním kabelem snímače tepu (52A) a spodním počítačovým kabelem (53A).
  • Seite 38 Krok 3     FIG.3 (x4) M5*0.8*10L 1. Spojte horní kabel odečtu tepu (46) a horní počítačový kabel (52) s počítačem (60), potom připevněte počítač (60) pomocí čtyř křížových šroubů s velkou plochou hlavou (66). 2. Přimontujte pedály (16L & 16R) na kliky (15L & 15R). 3.
  • Seite 39 Krok 4 FIG.4 (x4) M8*70L D22*D8.5*1.5T D16*D8.5*1.2T M8*8T 1. Namontujte řídítka (48L & 48R) na hlavní rám (1) pomocí dvou šroubů s vnitřním šestihranem (17), dvou prohnutých podložek (11), dvou nylonových matic (10) a plochých podložek (13). 2. Potom spojte konektor kabelu odečtu tepu (54) se spodním kabelem odečtu tepu (47).
  • Seite 40 Krok 5 (x4) M8*20L D16*D8.5*1.2T FIG.5 (x4) M8*40L D16*D8.5*1.2T 1. Připevněte sedlo (42) na sedlovou tyč pomocí dvou plochých podložek (13) a dvou šroubů s vnitřním šestihranem (8). 2. Potom připevněte opěrku (38) na podpěru opěradla pomocí dvou plochých podložek (13) a dvou šroubů...
  • Seite 41 Krok 6 1. Opěrku lze pomocí knoflíku nastavit na Vámi zvolený úhel. 2. Sedlo lze podle Vaší výšky posunout dopředu nebo dozadu.
  • Seite 42 Krok 7 Pokud potřebujete přístroj přesunout na jiné místo, zvedněte jeho zadní část a převezte jej pomocí dvou koleček.
  • Seite 43 Návod k počítači 1. Zapněte počítač a rozsvítí se LCD displej. 2. V hlavním menu lze použít tlačítka UP a DOWN pro zvolení tréninkového režimu MANUAL / PROGRAM / USER PROFILE/ H.R.C. / WATT, ENTER pro potvrzení volby. 3. V režimu standby se rozsvítí „Manual“. Pomocí tlačítek UP a DOWN lze zvolit tréninkový režim MANUAL / PROGRAM / USER PROGRAM / H.R.C.
  • Seite 44 Funkce tlačítek ENTER: pro nastavení hodnoty času (TIME), vzdálenosti (DIST), kalorií (CAL), tepu (PULSE). RESET: pro návrat do režimu hlavních funkcí v režimu STOP a pro vymazání všech nastavených hodnot. START/STOP: pro zahájení a ukončení tréninku RECOVERY: pro obnovení funkce srdečního tepu. pro zvolení...

  • Seite 45: Bezpečnostné Pokyny

    Vážený zákazník, blahoželáme Vám, že ste si kúpili domáce cvičebné zariadenie od spoločnosti ENERGETICS. Tento výrobok bol navrhnutý a vyrobený tak, aby spĺňal potreby a požiadavky použitia v domácom prostredí. Pred zmontovaním a prvým použitím si pozorne prečítajte tento návod. Návod uschovajte pre prípad potreby a/alebo údržby.
  • Seite 46 Explozívny výkres 52 53A...

  • Seite 47: Zoznam Dielov

    Zoznam dielov Díl č. Popis Špecifikácia Množ. Hlavný rám Zadný stabilizátor Predný stabilizátor Krytka nohy（trojuholníková） 160*110*88 Tyč riadidiel Pojazd（doštička） 50*100*2.0T*740L Pružná podložka (chróm) D15.4xD8.2x2T Skrutka s vnútorným šesťhranom M8*1.25*40 Skrutka s vnútorným šesťhranom (chróm) M8*1.25*20L Nylonová matica (chróm) M8*1.25*8T Prehnutá podložka（chróm） D22*D8.5*1.5T Kryt zadnej reťaze (ľavý) Kryt zadnej reťaze (pravý)
  • Seite 48 Díl č. Popis Špecifikácia Množ. Plastová čiapočka (štvorcová) (čierna) 25*25*13L Horný kábel k snímaču pulzu 600L Spodný kábel k snímaču pulzu 1800L Ľavé riadidlo Pravé riadidlo Tlmič (čierny) D20*10L*M8*1.25 Stredný kábel k snímaču pulzu 900L Prúdový kábel 900L Tesnenie 125*75*53 Horný...
  • Seite 49 Díl č. Popis Specifikace Množ. Plastová krytka nohy D3*30L Podpera počítača Krytka na rúrku 40*80*63.5 Plastová plochá podložka D50*D10*1.0T Kryt D60*13.5L Bočná krytka D29.1*13L Poistná matica M8*1.25*60L Šesťhranná skrutka M8*1.25*60L C-spona S-17(1T) Plochá podložka D23*D17.2*1.5T Podložka D21*D16.2*0.3T Šesťhranná skrutka M5-0.8*25L Poistná...
  • Seite 50 Montážny výkres Krok 1 FIG.1 (x4) M8*20L D16*D8.5*1.2T D15.4*D8.2*2T 1. Namontujte predný stabilizátor (3) a zadný stabilizátor (2) na hlavný rám (1) pomocou dvoch plochých podložiek (13), pružných podložiek (7) a skrutiek s vnútorným šesťhranom (9).
  • Seite 51 Krok 2 (x1) M8*15L D16*D8.5*1.5T FIG.2 (x2) M8*15L D16*D8.5*1.2T 1. Vsuňte horný ochranný kryt (64) do tyče riadidiel (5), potom dvihnite horný ochranný kryt. 2. Spojte horný kábel snímača pulzu (46) a horný počítačový kábel (52) so stredným káblom snímača pulzu (52A) a spodným počítačovým káblom (53A).
  • Seite 52 Krok 3     FIG.3 (x4) M5*0.8*10L 1. Spojte horný kábel odčítania pulzu (46) a horný počítačový kábel (52) s počítačom (60), potom pripevnite počítač (60) pomocou štyroch krížových skrutiek s veľkou plochou hlavou (66). 2. Primontujte pedále (16L & 16R) na kľuky (15L & 15R). 3.
  • Seite 53 Krok 4 FIG.4 (x4) M8*70L D22*D8.5*1.5T D16*D8.5*1.2T M8*8T 1. Namontujte riadidlá (48L & 48R) na hlavný rám (1) pomocou dvoch skrutiek s vnútorným šesťhranom (17), dvoch prehnutých podložiek (11), dvoch nylonových matíc (10) a plochých podložiek (13). 2. Potom spojte konektor kábla odčítania pulzu (54) so spodným káblom odčítania pulzu (47).
  • Seite 54 Krok 5 (x4) M8*20L D16*D8.5*1.2T FIG.5 (x4) M8*40L D16*D8.5*1.2T 1. Pripevnite sedlo (42) na sedlovú tyč pomocou dvoch plochých podložiek (13) a dvoch skrutiek s vnútorným šesťhranom (8). 2. Potom pripevnite opierku (38) na podperu operadla pomocou dvoch plochých podložiek (13) a dvoch skrutiek s vnútorným šesťhranom (9).
  • Seite 55 Krok 6 Pozor: 1. Opierku je možné pomocou gombíka nastaviť na Vami zvolený uhol. 2. Sedlo je možné podľa Vašej výšky posunúť dopredu alebo dozadu.
  • Seite 56 Krok 7 Pokiaľ potrebujete prístroj presunúť na iné miesto, dvihnite jeho zadnú časť a prevezte ho pomocou dvoch koliesok.
  • Seite 57 Návod na obsluhu komputeru 1) Po zapnutí prístroja sa rozsvieti na 2 sekundy kontrolka LED, zaznie dlhší signálny tón, zobrazí sa priemer kolesa, potom sa objaví nastavovací režim kalendára 2) V hlavnom menu si môže užívateľ zvoliť stlačením tlačidla HORE (UP) alebo DOLE (DOWN) niektorý z tréningových režimov.
  • Seite 58 Funkcie tlačidiel ENTER: (zadanie): Na nastavenie funkčných hodnôt pre čas (TIME), vzdialenosť (DIST), kalórie (CAL) a pulz (PULSE) v režime prípravy na prevádzku. RESET: Návrat do režimu hlavných funkcií v režime STOP a vymazanie nastavených funkčných hodnôt. START/STOP: Na začatie alebo prerušenie tréningu. RECOVERY: (regeneračný...

  • Seite 59: Biztonsági Utalások

    Ez a termék megfelel az EN 957 európai szabvány követelményeinek. Az anyag- és feldolgozási hibákért az ENERGETICS három (3) év garanciát vállal. A garancia nem érvényes a termék nem rendeltetésszerű használatából eredő károkért, valamint a kopó alkatrészekre. A termék elektronikus összetevőire egy éves garancia érvényes.
  • Seite 60 Tartalék alkatrészek listája 52 53A...
  • Seite 61 Alkatrészlista Termékszám Megnevezés Specifikációk Menny. Főváz Hátsó stabilizáló Elülső stabilizáló Lábkupak（háromszög） 160*110*88 kormányrúd Csúszómenet（lemez） 50*100*2.0T*740L Rugós alátét (króm) D15.4xD8.2x2T Belső hatlapfejű csavar M8*1.25*40 Belső hatlapfejű csavar (króm) M8*1.25*20L Nylon anya (króm) M8*1.25*8T Hajlított alátét（króm） D22*D8.5*1.5T Hátsó láncvédő (bal) Hátsó láncvédő (jobb) Lapos alátét D16xD8.5x1.2T Belső...
  • Seite 62 Termékszám Megnevezés Specifikációk Menny. Műanyag kupak (szögletes)(fekete) 25*25*13L Felső kézi pulzusérzékelő vezeték 600L Alsó kézi pulzusérzékelő vezeték 1800L Bal oldali rögzített markolat Jobb oldali rögzített markolat Ütköző (fekete) D20*10L*M8*1.25 Középső kézi pulzusérzékelő vezeték 900L Erőátviteli kábel 900L Persely 125*75*53 Felső számítógép vezeték 700L Alsó...
  • Seite 63 Termékszám Megnevezés Specifikációk Menny. Műanyag lábkupak D3*30L Számítógéptartó hegesztés Csőfedél 40*80*63.5 Műanyag lapos alátét D50*D10*1.0T Burkolat D60*13.5L Oldalkupak D29.1*13L Önzáró anya M8*1.25*60L Hatlapfejű csavar M8*1.25*60L C-kapocs S-17(1T) Lapos alátét D23*D17.2*1.5T Alátét D21*D16.2*0.3T Hatlapfejű csavar M5-0.8*25L Önzáró anya M5*0.8*5T Keresztcsavar ST3.0*15L Hatlapfejű...
  • Seite 64 Összeszerelési rajz 1. lépés FIG.1 (x4) M8*20L D16*D8.5*1.2T D15.4*D8.2*2T 1. Szerelje az elülső stabilizálót (3) és a hátsó stabilizálót (2) a fővázra (1) a két lapos alátét (13), rugós alátét (7) és hatlapfejű csavarokkal (9) külön.
  • Seite 65 2. lépés (x1) M8*15L D16*D8.5*1.5T FIG.2 (x2) M8*15L D16*D8.5*1.2T 1. Először helyezze a felső védőburkolatot (64) a markolattartóra (5), majd emelje fel a felső védőburkolatot. 2. Azután csatlakoztassa a felső kézi pulzusmérő vezetéket (46) és a felső számítógép vezetéket (52) a középső...
  • Seite 66 3. lépés     FIG.3 (x4) M5*0.8*10L 1. Csatlakoztassa a felső kézi pulzusmérő vezetéket (46) és a felső számítógép vezetéket (52) a számítógépre (60), majd rögzítse a számítógépet (60) a négy nagyfejű keresztcsavarral (66). 2. Ezt követően szerelje fel a pedálokat (16L és 16R) a hajtókarra (15L és 15R). 3.
  • Seite 67 4. lépés FIG.4 (x4) M8*70L D22*D8.5*1.5T D16*D8.5*1.2T M8*8T 1. Külön-külön szerelje a rögzített markolatokat (48L és 48R) a fővázra (1) két hatlapfejű csavar (17), két hajlított alátét (11), valamint két Nylon anya (10) és lapos alátét segítségével (13). 2. Ezután csatlakoztassa a kézi pulzusérzékelő vezeték csatlakozóját (54) az alsó kézi pulzusérzékelő vezetékre (47).
  • Seite 68 5. lépés (x4) M8*20L D16*D8.5*1.2T FIG.5 (x4) M8*40L D16*D8.5*1.2T 1. Először szerelje az üléspárnát (42) az üléscsőre két lapos alátét (13) és két hatlapfejű csavar segítségével (8). 2. Ezután rögzítse a háttámla párnáját (38) az üléscsőre két lapos alátét (13) és két hatlapfejű csavar segítségével (9).
  • Seite 69 6. lépés Megjegyzés: 1. A háttámla párnája a kívánt dőlésszögbe állítható a gomb segítségével. 2. Magasságának megfelelően az üléspárna előre, illetve hátra állítható.
  • Seite 70 7. lépés Ha szállítani kívánja a készüléket, akkor kérjük, hátul emelje fel, majd ezt követően a két szállítógörgő segítségével mozgathatja.
  • Seite 71 Computer Használàti Utmutató 1. Kapcsolja be, az LCD kijelzi a szegmenset 2 másodpercig hosszú sípoló hanggal, és kijelzi a kerékátmérőt, aztán belép a naptárbeállítás módba. 2. A főmenüben a felhasználó FEL vagy LE léphet az edzési mód kiválasztásához MANUAL / PROGRAM / USER PROFILE / H.R.C.
  • Seite 72 Gombfunkciók ENTER: A TIME, DIST, CAL, PULSE értékeinek megadása alvó üzemmódban. RESET: Visszatérés a fő funkció módba STOP módban, és minden előre beállított érték visszaállítása nullára. START/STOP: Edzés megkezdése és befejezése. RECOVERY: A pulzusszám-normalizálás állapotának tesztelése. Az edzési mód kiválasztása, és az értékek feljebbállítása. DOWN: Az edzési mód kiválasztása, és az értékek lejjebbállítása.
