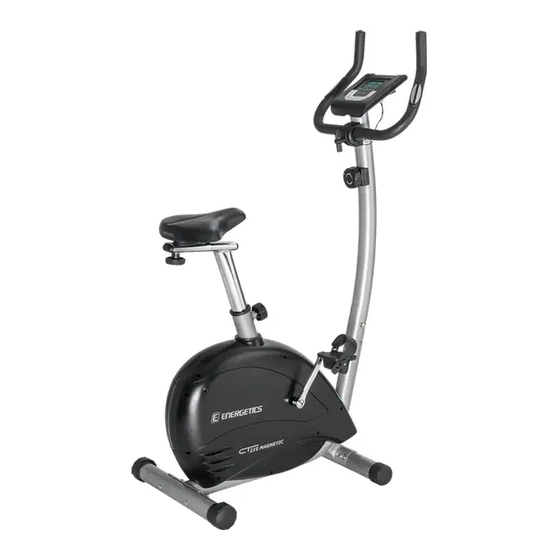

Inhaltszusammenfassung für Energetics CT 210 HEIMTRAINER
- Seite 1 CT 210 HEIMTRAINER...
- Seite 2 Slovensky Magyar © The owner’s manual is only for the customer reference. ENERGETICS can not guarantee for mistakes occurring due to translation or change in technical specification of the product. © Die Gebrauchsanweisung dient nur zur Referenz für den Kunden. ENERGETICS übernimmt keine Haftung für Fehler die durch Übersetzung oder technische Änderungen des Produkts entstehen.
- Seite 12 Training Computer ST8324-67 FUNCTION BUTTON MODE TO SELECT EACH FUNCTION BETWEEN, TIME, SPEED, DISTANCE, CALORIE FOR PRESETTING RESET THE USER MAY USE RESET KEY FOR SINGLE RESET EACH FUNCTION:TIME,DISTANCE,CALORIE, OR HOLD ON FOR 4 SECONDS FOR TOTAL RESET. FUNCTION TIME,DISTANCE,CALORIE MAY BE PRESET TARGET BY PRESSING SET KEY, (BUT THE COMPUTER HAS TO BE IN STOP EXERCISING CONDITION) RECOVERY...
- Seite 13 1. WITHOUT ANY FUNCTION BUTTONS OPERATION OR NO NOTE TRAINING FOR 4 MINUTES, THE MONITOR DISPLAY WILL SHUT OFF AUTOMATICALLY. 2. THE MONITOR TURNS ON WHILE PRESSING ANY FUNCTION BUTTON OR START TRAINING. 3. EACH PRESET DATA OF TIME,DISTANCE,CALORIE COUNTS DOWN TO ZERO,THE MONITOR ALARM WILL START FOR 8 SECONDS.
-
Seite 14: Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines ENERGETICS Heimtrainers. Dieses Produkt ist für den Heimbereich konzipiert um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. Bitte bewahren Sie die Anleitung als Referenz und für den richtigen Umgang mit Ihrem Fitness-Gerät auf. - Seite 15 Der Widerstand kann durch den Computer verändert werden. Dieses Gerät ist ausschließlich für den Heimanwendungsbereich konzipiert und einem maximalen Körpergewicht von 100 Kilogramm getestet. Achten Sie besonders auf die niedrigste Einstellhöhe der Sattelstütze Handhabung A. Nach dem Aufbau kann die hintere Querstütze verstellt werden, um kleinere Unebenheiten auf dem Boden auszugleichen.
-
Seite 16: Explosionszeichnung
Explosionszeichnung... - Seite 17 Teileliste Teile Teile Bezeichnung Stk. Bezeichnung Stk. Hauptrahmen Kurbel links Querstütze vorne Kurbel rechts Querstütze hinten Magnet Sattelstütze Sicherungsmutter M6 Lenkerstütze Schraube M6*15L Lenker Zahnscheibe D21*D16* 0.3T Endkappe hinten Beilagscheibe D24*D16*1.5T Endkappe vorne Sägering Transportrollen Schraube M8*25L Schraube M8*75L Schraubenkappe D23*6.5 Hutmutter M8*1.25*15L Beilagscheibe D50*D10*1.0T Sattel...
- Seite 18 Aufbauanleitung Schritt 1 (x4) M8*1.25*75L D22*D8.5*1.5T D15.4*D8.2*2T M8*1.25*15L Montieren Sie die vordere Querstütze (2) und die hintere Querstütze (3) am Hauptrahmen (1). Verwenden Sie dazu die Schrauben (10), Wellenscheiben (22), Sicherungsring (21) und die Sicherungsmuttern (11). Anmerkung: Sie können eventuelle Bodenunebenheiten mit den Endkappen (7) der hinteren Querstütze wie in Abb.
- Seite 19 Schritt 2 (x3) M8*1.25*8T D16*D8.5*1.2T 1. Montieren Sie den Sattel mit der Führungsaufnahme (67) an der Sattelstütze (4). Verwenden Sie dazu die Beilagscheibe (19) undFixierschraube (51). 2. Lockern Sie den Sattelstützenverstellknopf (15) am Hauptrahmen und führen Sie die Sattelstütze (4) in den Schaft am Hauptrahmen. Positionieren Sie die Lenkerstütze in die gewünschte Sitzhöhe und fixieren anschließend den Sattelstützenverstellknopf (15).
- Seite 20 Schritt 3 (x4) M8*1.25*20L D15.4*D8.2*2T D22*D8.5*1.5T 1. Verbinden Sie das obere und untere Computerkabel (24 & 25) mit dem oberen und unteren Widerstandskabel (34 & 26). Achten Sie darauf dass Sie das Kabel wie in der Abb A-1 bis A-4 abgebildet richtig einhängen.
- Seite 21 Schritt 4 Montieren Sie den Lenker (6) an der Lenkerstütze (5) mit der dazugehörigen Schutzabdeckung (28), der Buchse (29), dem Sicherungsring (30), Beilagscheibe (31) und dem T-Form Griff (32)
- Seite 22 Schritt 5 1. Verbinden Sie das Pulskabel (27) und das obere Computerkabel (24) mit dem Computer. Anschließend fixieren Sie den Computer (23) an der Lenkerstütze (5). 2. Montieren Sie die beiden Pedale (60 L+R) fest an den beiden Kurbeln (37L+R)
- Seite 23 Trainings Computer ST8324-67 FUNKTIONSTASTEN MODE Drücken Sie diese Taste um zwischen den Funktionen Zeit, Geschwindigkeit, Entfernung Kalorien und Puls zu wechseln. Die Mode Taste dient ebenfalls zur Voreinstellung von Werten. RESET Drücken der RESET Taste führt zum löschen einzelner Eingaben oder beim drücken von 4 Sekunden zum löschen aller Daten.
- Seite 24 1. Bei nicht betätigen einer Funktionstaste oder dem beenden HINWEIS des Trainings für mehr als 4 Minuten schaltet den Computer automatisch ab. 2. Der Computer schaltet sich durch das drücken einer beliebigen Taste, oder dem starten des Trainings automatisch ein. 3.
