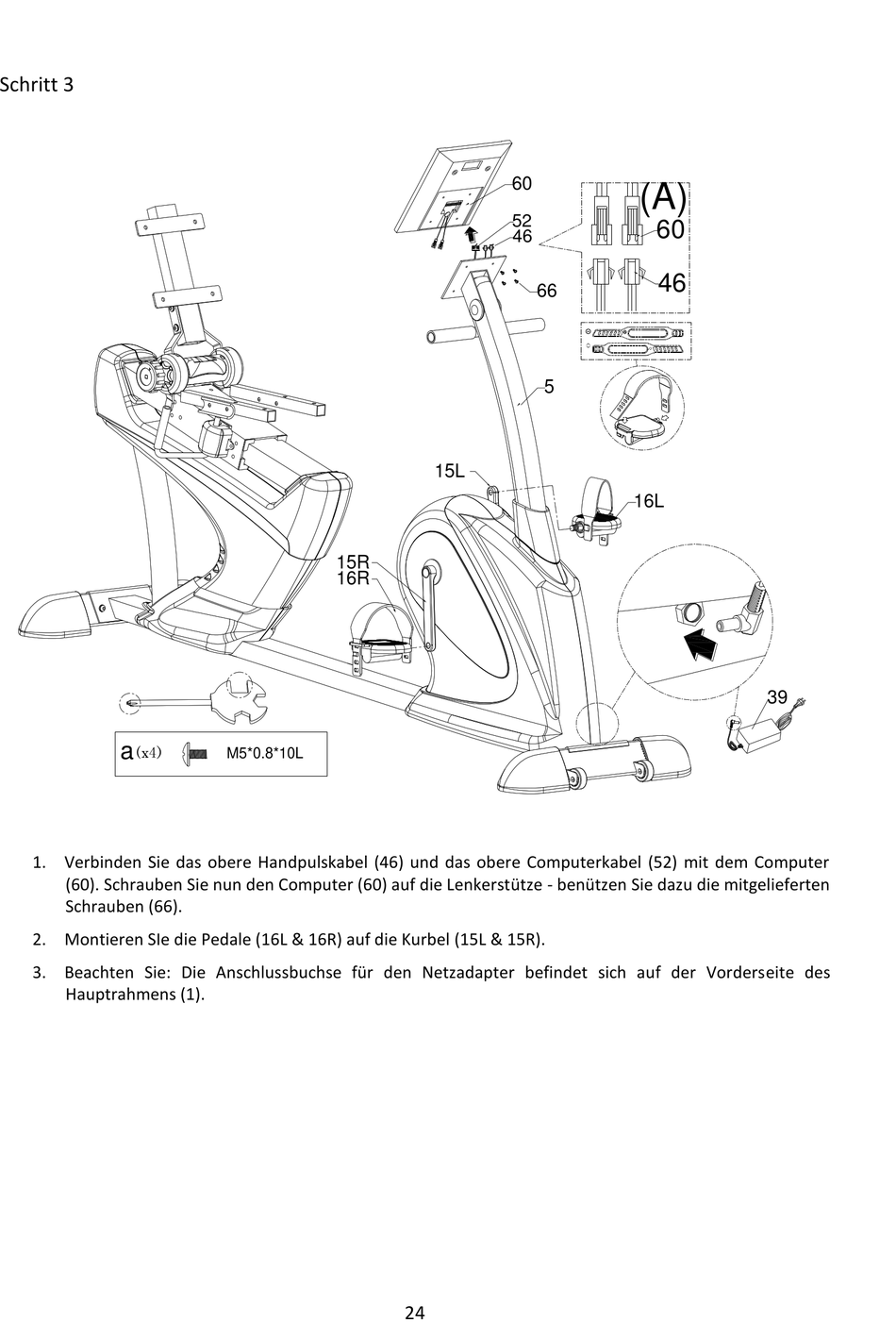

Schritt 3
FIG.3
a
1. Verbinden Sie das obere Handpulskabel (46) und das obere Computerkabel (52) mit dem Computer
(60). Schrauben Sie nun den Computer (60) auf die Lenkerstütze - benützen Sie dazu die mitgelieferten
Schrauben (66).
2. Montieren SIe die Pedale (16L & 16R) auf die Kurbel (15L & 15R).
3. Beachten Sie: Die Anschlussbuchse für den Netzadapter befindet sich auf der Vorderseite des
Hauptrahmens (1).
(x4)
M5*0.8*10L
15L
15R
16R
24
60
(A)
52
60
46
46
66




5
16L
39
