Krok 3
FIG.3
a

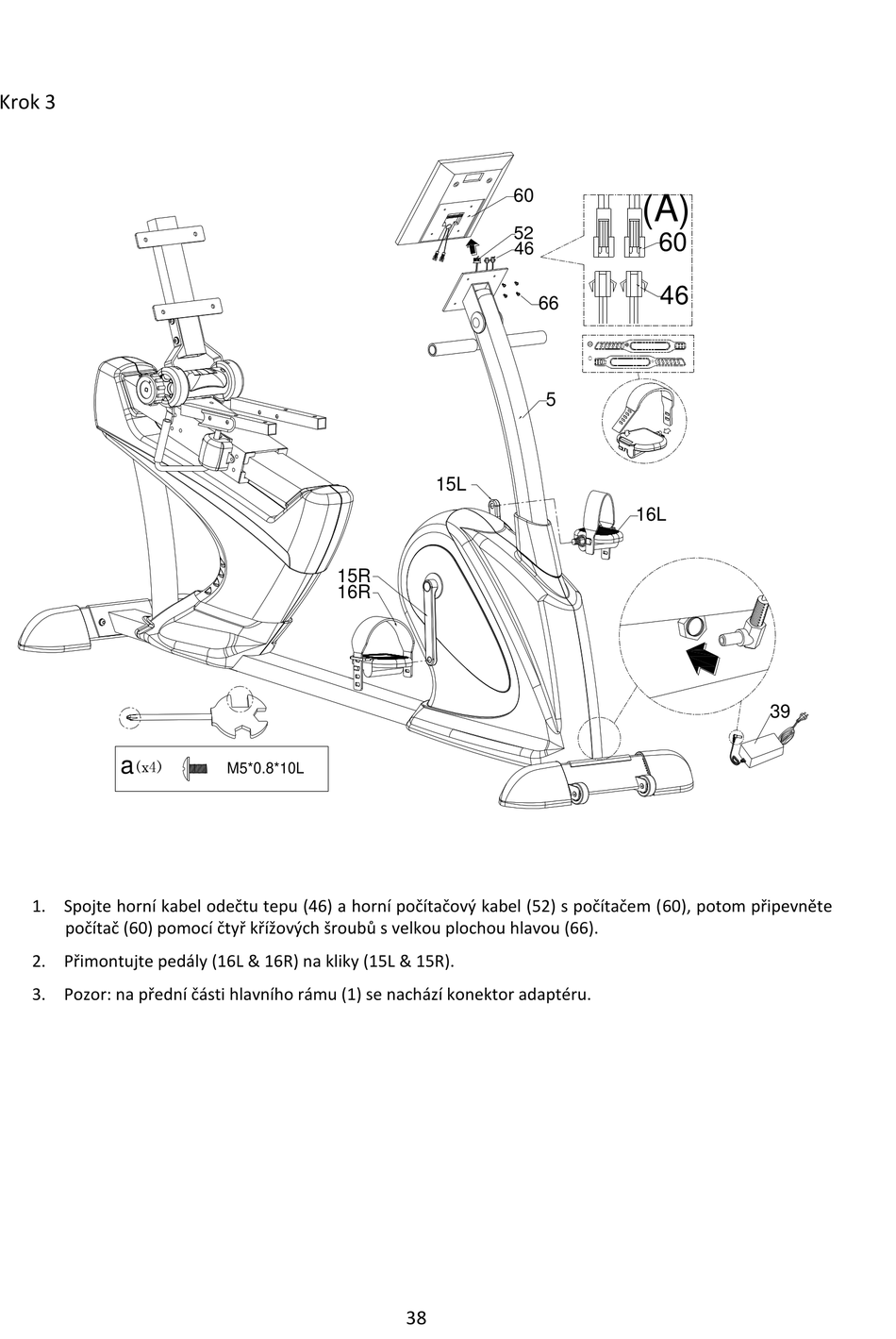

1. Spojte horní kabel odečtu tepu (46) a horní počítačový kabel (52) s počítačem (60), potom připevněte
počítač (60) pomocí čtyř křížových šroubů s velkou plochou hlavou (66).
2. Přimontujte pedály (16L & 16R) na kliky (15L & 15R).
3. Pozor: na přední části hlavního rámu (1) se nachází konektor adaptéru.
(x4)
M5*0.8*10L
15L
15R
16R
