HINWEIS
Der dynamische Messbetrieb kann erst nach Beenden der Aufnahme verlassen werden (STOP
muss angezeigt worden sein).
Der Fußschalter kann auch in Verbindung mit der externen Tastenbox zur Steuerung
dynamischer Aufnahmen verwendet werden. In diesem Fall muss Quick Read (alle Quick Read-
Einheiten) mit der Tastenbox verbunden werden.
Tastenbox
Die Tastenbox kann im externen Betrieb für folgende Funktionen verwendet werden:
•
Externer Nullabgleich
•
Messbetrieb "hold"
•
Dynamischer Messbetrieb
•
Serielle Übertragung von Messwerten auf PC

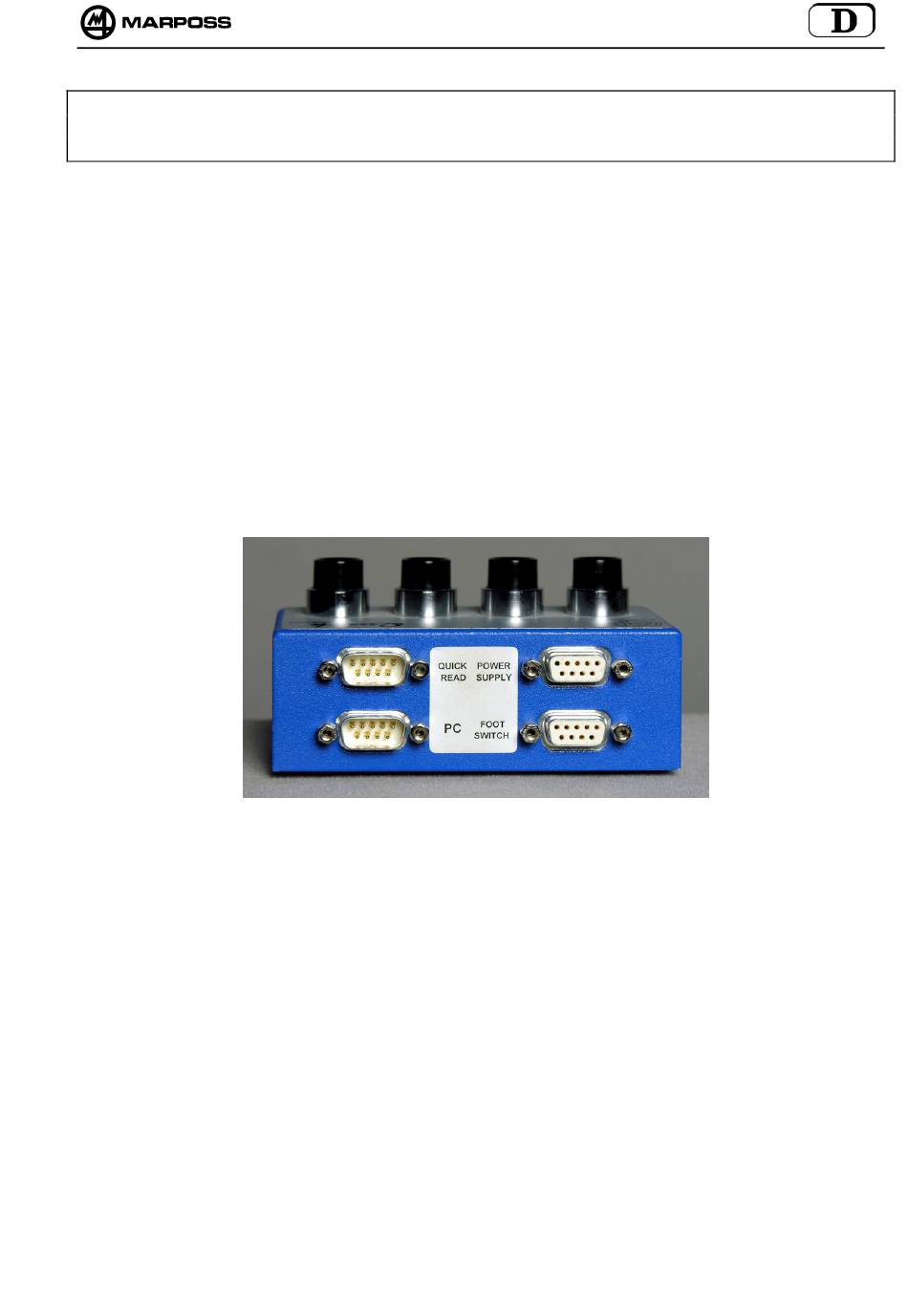

Die Tastenbox verfügt über folgende vier 9polige Anschlüsse des Typs Cannon RS232:
- Stecker (männlich) für den Anschluss von bis zu vier Quick Read-Einheiten
- Stecker (männlich) für den Anschluss der Tastenbox an PC
- Stecker (weiblich) für den Anschluss des Netzkabels
- Stecker (weiblich) für den Anschluss des Fußschalters

3.11.3mExterner Nullabgleich mit Tastenbox

1. Verbinden Sie das Quick Read mit der Tastenbox F (Code-Nr. 6139013100) über das
serielle Kabel E (Code-Nr. 6739696157) falls nur eine Einheit verwendet wird, über das
serielle Kabel D1 oder D2 (Code-Nr. 6739696299 oder 6739696300), falls mehrere
Einheiten (max. 4) verwendet werden.
2. Verbinden Sie das Netzkabel G (Code-Nr. 6739696301) vom Quick Read mit der
Tastenbox (von Stecker 2 oder 3 der letzten versorgten Einheit)
3. Schalten Sie die Quick Reads ein
4. Rufen Sie den Programmierbetrieb auf.
5. Programmieren Sie SYST. ID für jedes Quick Read auf eine separate Nummer.
6. Programmieren Sie für jedes Quick Read COM.MODE = ascii or QRbin. (alle Einheiten
müssen die gleiche Programmierung haben)
7. Drücken Sie die Nullungstaste der Tastenbox.
• An jeder Einheit wird zuerst ZEROED, dann der Messwert 0.000 angezeigt.
Kapitel 0. 3.Installation 89
