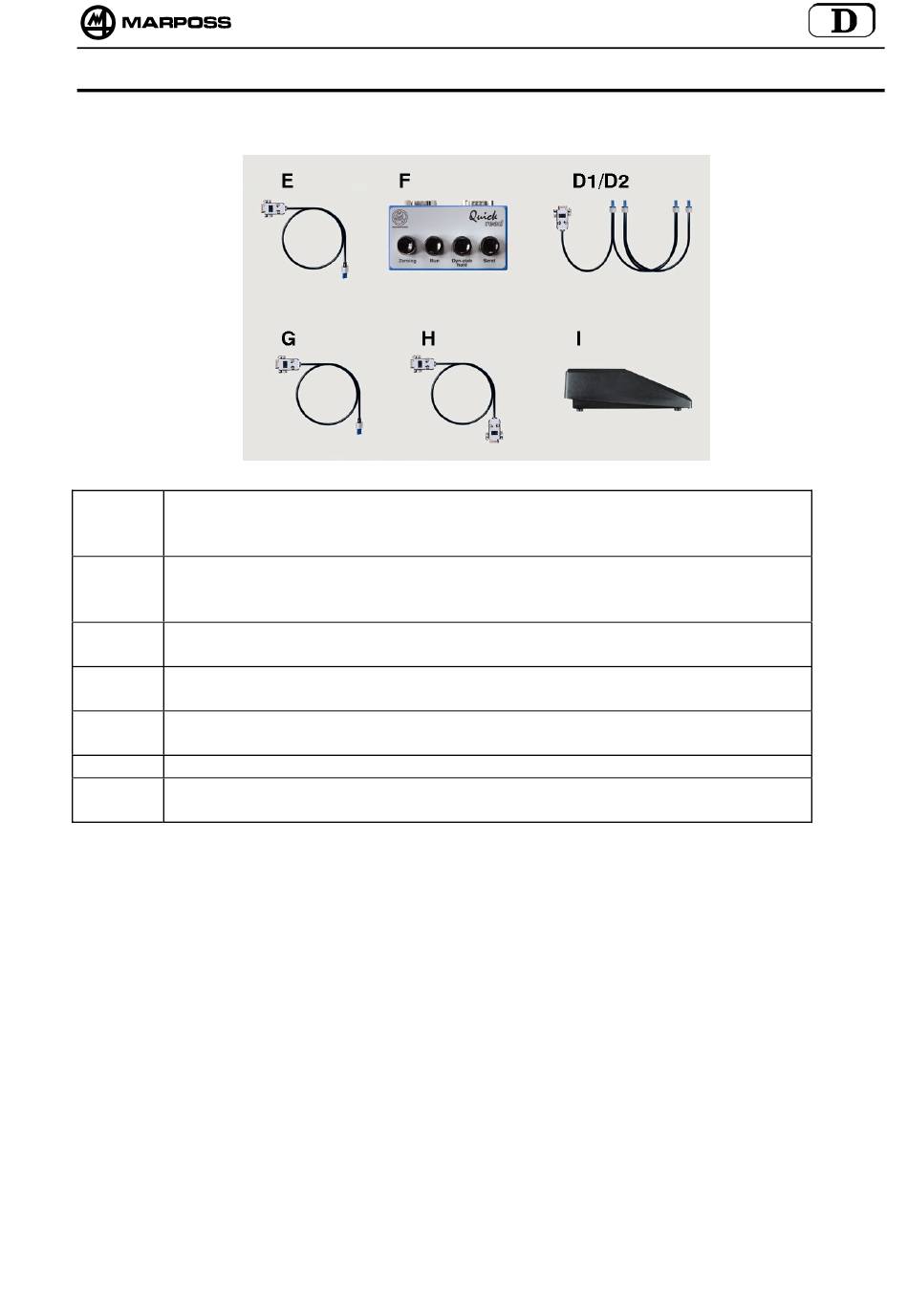

3.11mZubehör
D1 Serielles Verkettungskabel (L = 4 m) für den Anschluss von bis zu vier
Quick Read-Einheiten an Tastenbox, Fußschalter oder PC (9 polig);
Abstand zwischen einzelnen Quick Read-Einheiten = 300 mm
D2 Serielles Verkettungskabel (L = 4 m) für den Anschluss von bis zu vier
Quick Read-Einheiten an Tastenbox, Fußschalter oder PC (9 polig);
Abstand zwischen einzelnen Quick Read-Einheiten = 600 mm
E Serielles Kabel (L = 2 m) für den Anschluss einen einzelnen Quick Read an
Tastenbox, Fußschalter oder PC (9polig)
F Tastenbox
Messzyklus und Datenübertragung auf PC
G Netzkabel (L = 2 m) für Tastenbox (Spannungsversorgung über Quick
Read)
H Serielles Kabel (L = 3 m) für den Anschluss der Tastenbox an PC (9polig)
I Fußschalter mit 1,5m langem Kabel für den Anschluss an Tastenbox oder
an Quick Read (in diesem Fall wird E bentötigt)
Fußschalter
Der Fußschalter kann verwendet werden, um einen externen Nullabgleich des Quick Read oder
dynamische Messungen aufzurufen.
3.11.1mExterner Nullabgleich mit Fußschalter
1. Verbinden Sie das Quick Read mit dem Fußschalter I (Code-Nr. 6738099030) über das
serielle Kabel E (Code-Nr. 6739696157), falls nur eine Einheit verwendet wird, über das
serielle Kabel D1 oder D2 (Code-Nr. 6739696299 oder 6739696300), falls mehrere
Einheiten (max. 4) verwendet werden.
2. Rufen Sie den Programmierbetrieb auf.
3. Programmieren Sie SYST. ID für jedes Quick Read auf eine separate Nummer.
4. Programmieren Sie für jedes Quick Read COM.MODE = i/o zero (alle Einheiten müssen
die gleiche Programmierung haben)
5. Betätigen Sie den Fußschalter
•
Zunächst wird an jeder Einheit ZEROED, dann der Messwert 0.000 angezeigt.
für externe Steuerung von Nullabgleich,
Kapitel 0. 3.Installation
dynamischen
87
