PORTUGUÊS
3.12 Saída serial RS232
Através do conector 1 (veja Figura 1 na página 160) é possível transmitir dados no modo serial.
Para tal finalidade o Quick Read utiliza dois tipos de protocolo (Standard OPTO-RS232 e
QRbin) para a transmissão dos dados respectivamente no formato ASCII ou binário (variável
COM.MODE).
O primeiro pode ser enviado a um PC, impressora de estatística, aparelho de coleta de dados e
PLC; o segundo a um PC, PLC ou a uma interface para a transformação dos dados em formato
BCD.
Se o formato de dados ASCII estiver selecionado para a transmissão serial a um P.C., os
parâmetros de transmissão podem ser selecionados entre os valores seguintes:
BAUD = 1200; 2400; 4800; 9600
PARITY = e, 7, 1 / o, 7, 1 / e, 8, 1 / o, 8, 1 / n, 8, 1
STR.END = cr / cr + lf
Se o formato de dados QRbin. estiver selecionado, os parâmetros de transmissão são pré-
definidos e não modificáveis (BAUD=9600; PARITY=e, 8, 1).
Na página 187 você pode encontrar a descrição do protocolo ASCII.
Para obter a descrição do protocolo binário entre em contacto com a MARPOSS.

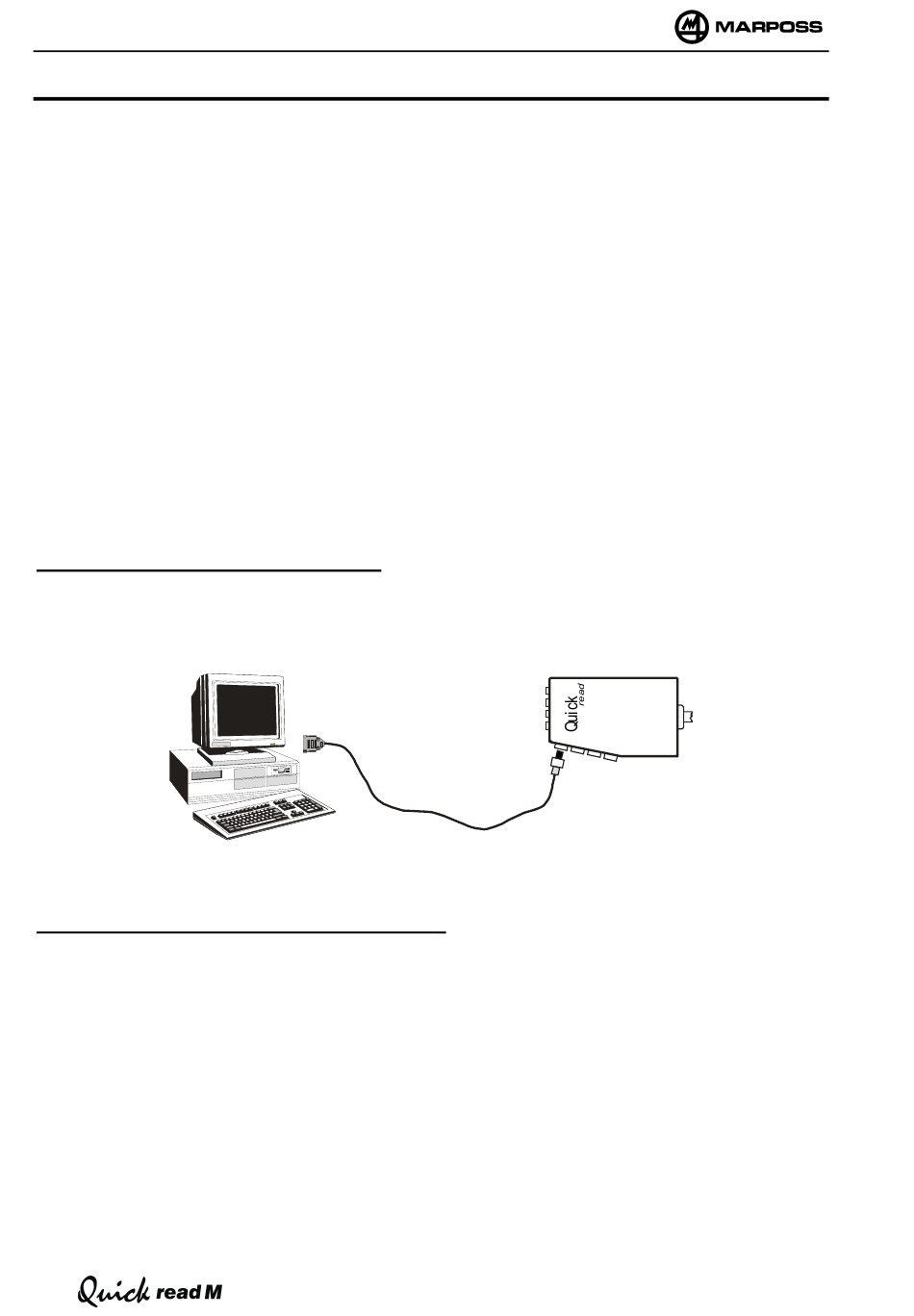

CONEXÃO DE UM ÚNICO QUICK READ
É possível conectar um Quick Read a qualquer porta serial disponível no PC, coleta de dados,
interface BCD ou PLC por meio do cabo E código 6739696157 com conector Cannon de
9 pinos.
E
G
CONEXÃO DE MAIS DO QUE UM QUICK READ
É possível conectar até no máximo 4 Quick Read em série a qualquer porta serial presente no
PC, coleta de dados, interface BCD ou PLC. Cada Quick Read deve ser programado com um
número diferente de identificação (variável SYST.ID).
O cabo de 4m com conector Cannon de 9 pinos para conexão serial do Quick Read está
disponível em dois comprimentos diferentes, de acordo com as unidades conectadas, 30 cm
(cabo D1 código 6739696299) ou 60 cm (cabo D2 código 6739696300).
182
