FRANÇAIS
Valeur de mesure plus élevée de la valeur de precourse programmée (PreTRAV = on)
Ecran numérique:
Ecran analogique:
e. Système non étalonné
Ecran numérique:
Ecran analogique:

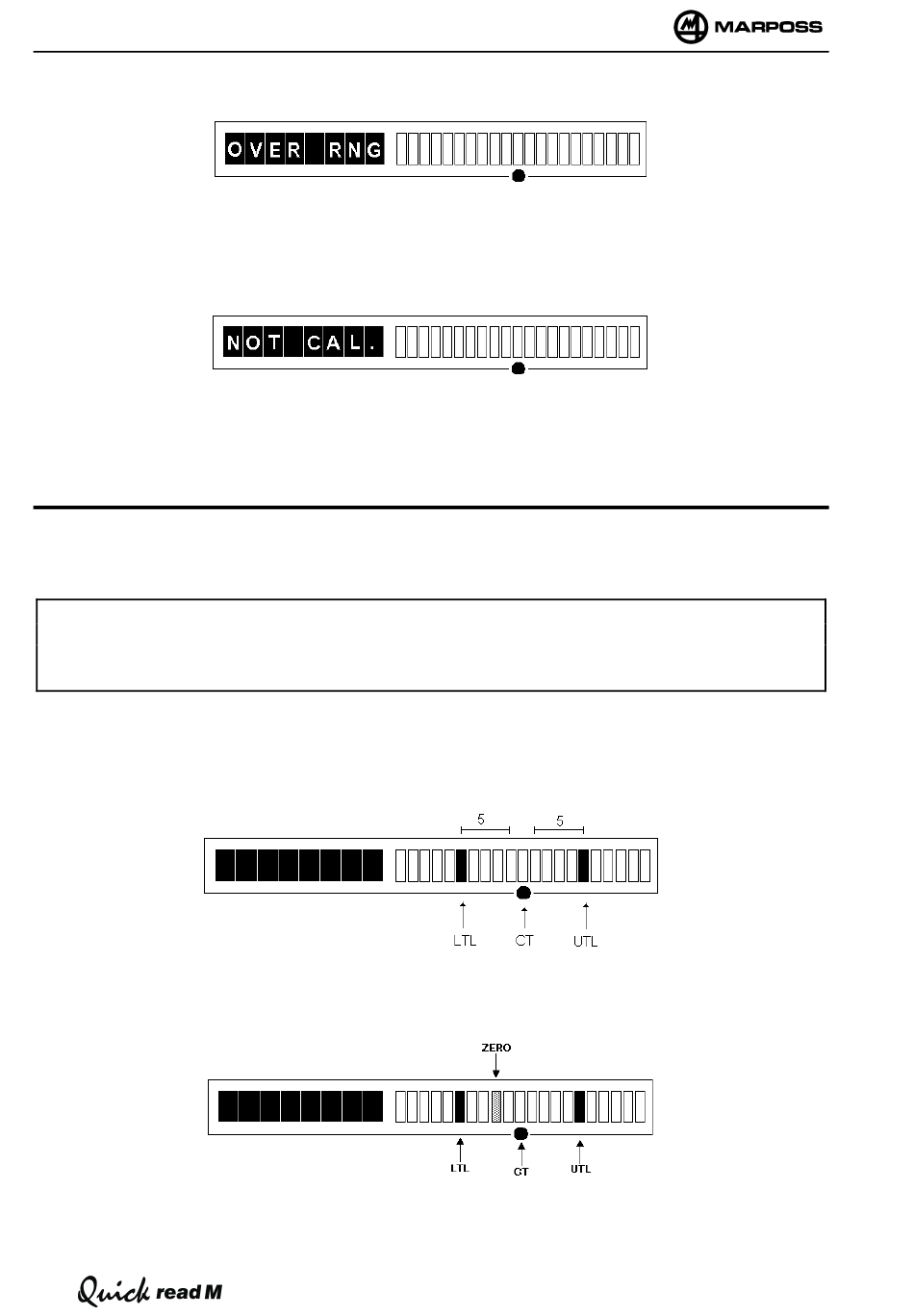

3.9 Echelle analogique = auto

Avec la programmation de la variable SCALE=auto, le système doit calculer automatiquement
l'étendue de l'échelle analogique en fonction des valeurs programmées des seuils de tolérance.
REMARQUE
Si l'on programme SCALE=auto, la différence entre les seuils de tolérance doit être:
> 9 µm si la résolution digitale sélectionnée pour l'écran est basse (M.RESOL = low)
> 1 µm si la résolution digitale sélectionnée pour l'écran est haute (M.RESOL = high)
La sélection SCALE=auto implique que le centre de tolérance soit toujours positionné sur le led
central de l'écran numérique et que les limites de tolérances soient positionnées respectivement
à droite et à gauche par rapport au centre de tolérance, quelquesoit l'étendue de tolérance, de
type unilatéral (exemple: 0 / + 0,015 mm) ou bien bilatéral (exemple: – 0,010 / + 0,005 mm).
Ex.:
• SEUIL SUPERIEUR TOLERANCE = + 0,045 mm
• SEUIL INFERIEUR TOLERANCE = - 0,015 mm
Où:
LTL : est la led qui identifie la limite inférieure de tolérance = - 0,015 mm
116
"OVER RNG" (hors champ) est visualisé
désactivé
"NOT CAL" (non étalonné) est vislualisé
désactivé
