Le commutateur au pied peut également être utilisé avec le boîtier à bouton poussoir externe
pour commander l'acquisition dynamique. Dans ce cas, le(les)Quick Read(s) doivent être
raccordés au boîtier.

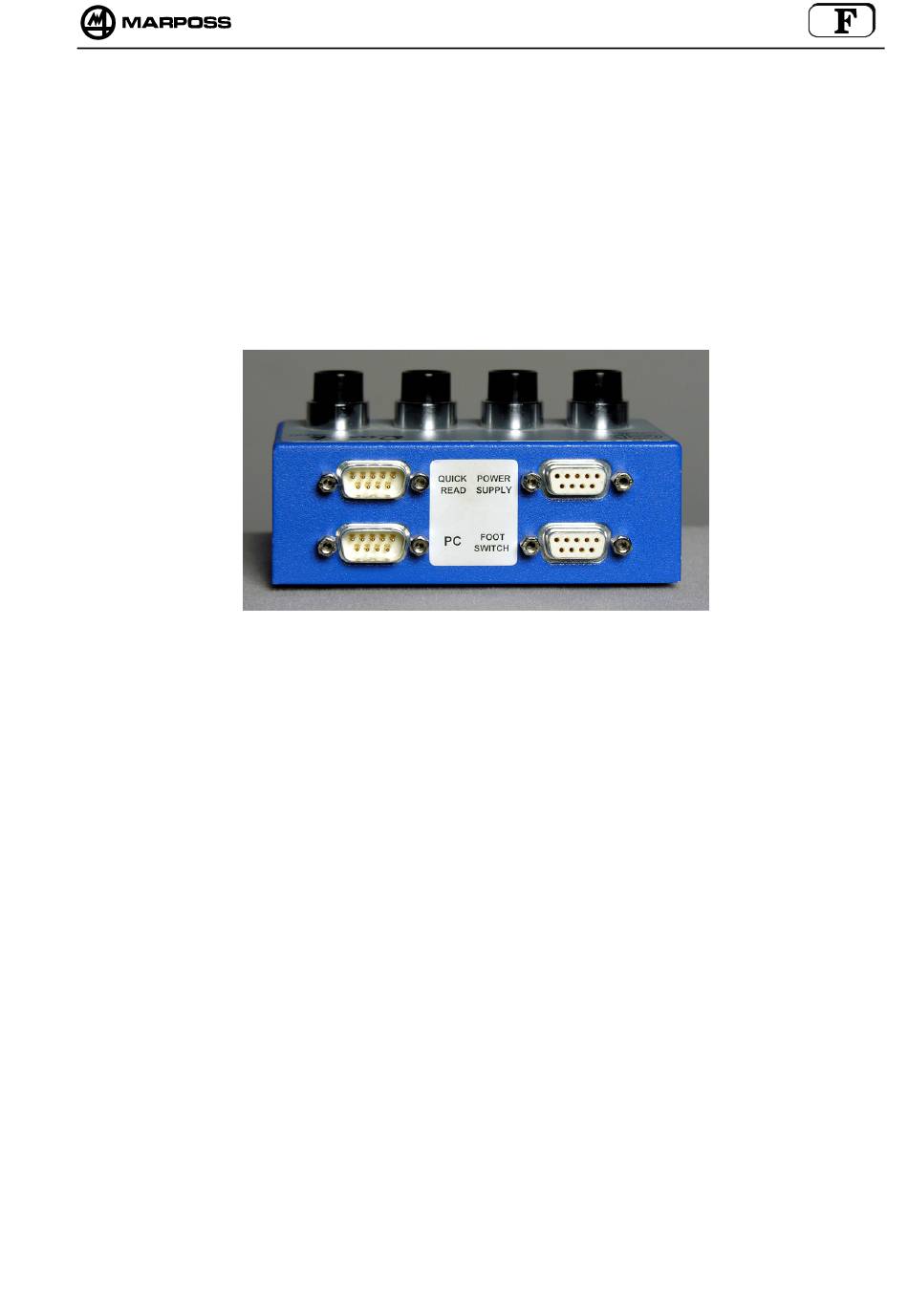

Boîtier bouton poussoir
Le boîtier avec bouton poussoir peut être utilisé pour les fonctions déportées suivantes:
• Remise à zéro à distance
•

Mode de prise de mesure "hold"

• Mode de prise de mesure dynamique
• Transmission série des valeurs mesurées à un PC
Le boîtier avec bouton poussoir dispose comme suit de 4 connecteurs RS232 Cannon 9 broches:
- Prise mâle pour le raccordement de plusieurs Quick Reads (jusqu'à 4)
- Prise mâle pour le raccordement du boîtier à un PC
- Prise femelle pour le raccordement du cordon d'alimentation
- Prise femelle pour le raccordement du commutateur au pied
3.11.3 Exécuter des remises à zéro déportées avec le boîtier bouton-poussoir
1. Raccordez le Quick Read au boîtier F (code 6139013100) à l'aide du câble série E (code
6739696157) si un seul appareil est utilisé, et à l'aide du câble série D1 ou D2 (code
respectif 6739696299 ou 6739696300) si plus d'un appareil sont utilisés (max. 4)
2. Raccordez le cordon d'alimentation G (code 6739696301) du Quick Read au boîtier (à
partir de la prise 2 ou 3 du dernier appareil alimenté)
3. Allumez le(les) Quick Reads
4. Accédez au mode Programmation
5. Programmez SYST. L'ID de chaque Quick Read est un numéro unique
6. Programmez pour chaque Quick Read COM.MODE = ascii ou QRbin. (tous les appareils
doivent être programmés de la même manière)
7. Appuyez sur le bouton de remise à zéro du boîtier
•
Le mot ZEROED est d'abord affiché sur chaque appareil, suivi de la valeur
mesurée.0.000
3.11.4 Mode de prise de mesure "hold"
1. Raccordez le Quick Read au boîtier F (code 6139013100) à l'aide du câble série E (code
6739696157) si un seul appareil est utilisé, et à l'aide du câble série D1 ou D2 (code
respectif 6739696299 ou 6739696300) si plus d'un appareil sont utilisés (max. 4)
2. Raccordez le cordon d'alimentation G code 6739696301du Quick Read au boîtier (à partir
de la prise 2 ou 3 du dernier appareil alimenté)
3. Allumez le(les) Quick Reads
4. Accédez au mode Programmation
5. Programmez pour chaque Quick Read M. TYPE = hold
Chapitre 3. Installation 121
