3.8 Visualizzazione della misura

Il tipo di visualizzazione della misura cambia in funzione del valore e dello stato della misura.

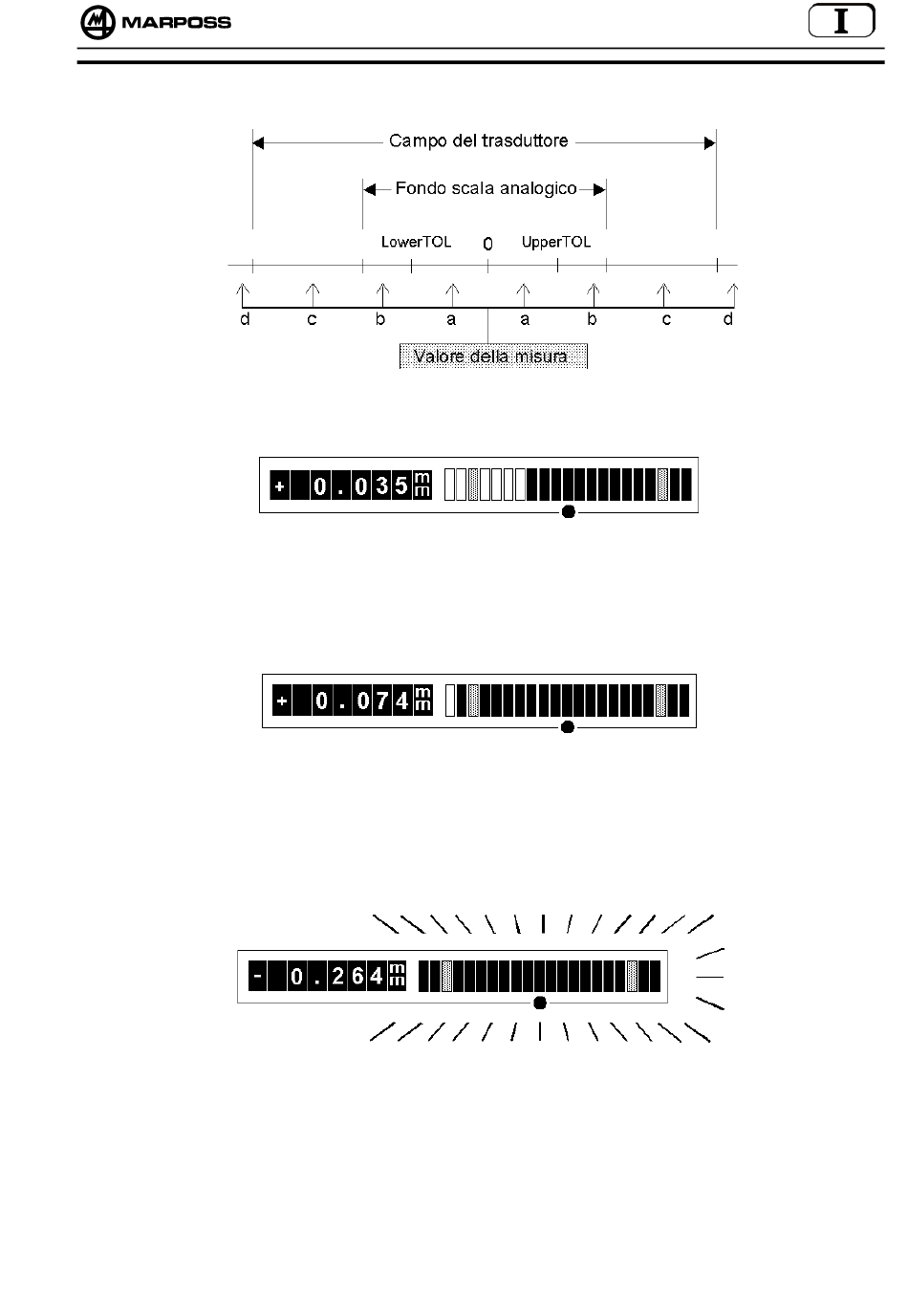

La figura aiuta a comprendere il tipo di visualizzazione del display in funzione del valore e dello
stato della misura. Distinguiamo quindi i seguenti casi:
a. Valore di misura compreso entro i limiti di tolleranza programmati
Display digitale:
Display analogico:
b. Valore di misura fuori tolleranza, minore del fondo scala analogico programmato
Display digitale:
Display analogico:
c. Valore di misura maggiore del fondo scala analogico programmato, entro il campo di
lavoro dello strumento
Display digitale:
Display analogico:
d. Valore di misura esterno al campo di lavoro dello strumento (PreTRAV = off)
Valore di misura maggiore del valore di precorsa programmato (PreTRAV = on)
valore numerico della misura
leds verdi a barra piena per la misura;
leds gialli per i limiti di tolleranza
valore numerico della misura
leds rossi a barra piena per la misura;
leds gialli per i limiti di tolleranza
valore numerico della misura
leds rossi a barra piena lampeggiante per la misura;
leds gialli lampeggianti per i limiti di tolleranza
Capitolo 3. Installazione 21
