5. Legen Sie das Regalbrett auf das
Seitenbrett und richten Sie das
Ende des Regalbretts mit der
Markierungslinie aus. Spannen Sie die
beiden Werkstückteile zusammen.
6. Legen Sie das Regalbrett auf das
Seitenbrett und richten Sie das
Ende des Regalbretts mit der
Markierungslinie aus. Spannen Sie die
beiden Werkstückteile zusammen.
7. Legen Sie das Regalbrett auf das
Seitenbrett und richten Sie das
Ende des Regalbretts mit der
Markierungslinie aus. Spannen Sie die
beiden Werkstückteile zusammen.
8. Wählen Sie die Dübelgröße.
9. Stellen Sie den Anschlagwinkel auf 0°
ein.
10. Richten Sie die Fräse anhand der
Markierung auf dem Frässchuh mit
den Dübelmarkierungen aus.

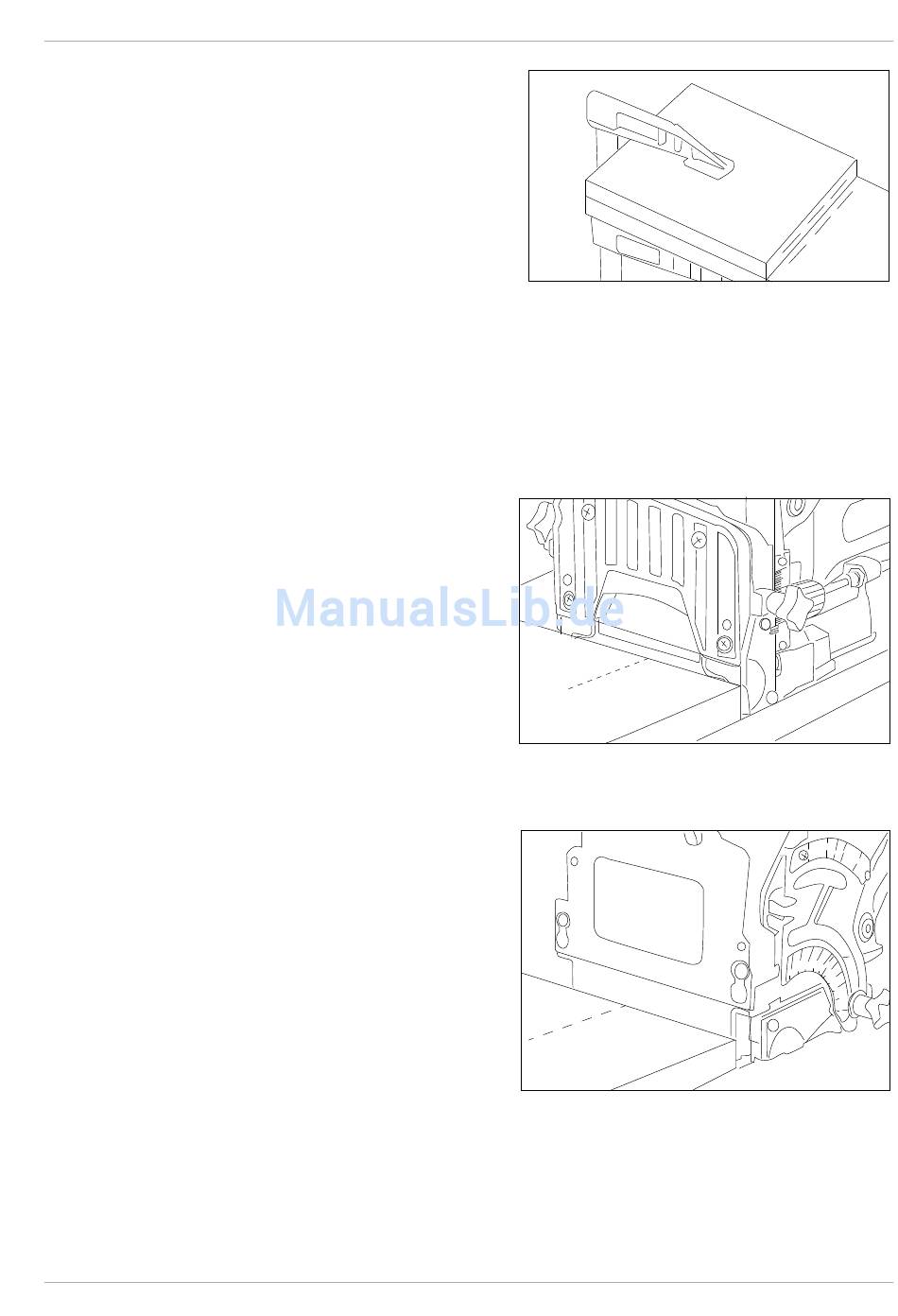

11. Fräsen Sie jeweils eine Nut in das
Regalbrett (siehe Abb. I) und das
Seitenbrett (siehe Abb. II), an jeder
Dübelstelle.
12. Verbinden Sie die Bretter, wie vorher
beschrieben.
Arbeitshinweise
Abb. I
Abb. II
