Arbeitshinweise
Winkel kleiner als 90°
1. Legen Sie die Werkstückteile so auf
die Werkbank, wie diese verbunden
werden sollen.
2. Markieren Sie die Mitte der
Dübelstellen auf der Innenseite der
Werkstückteile.

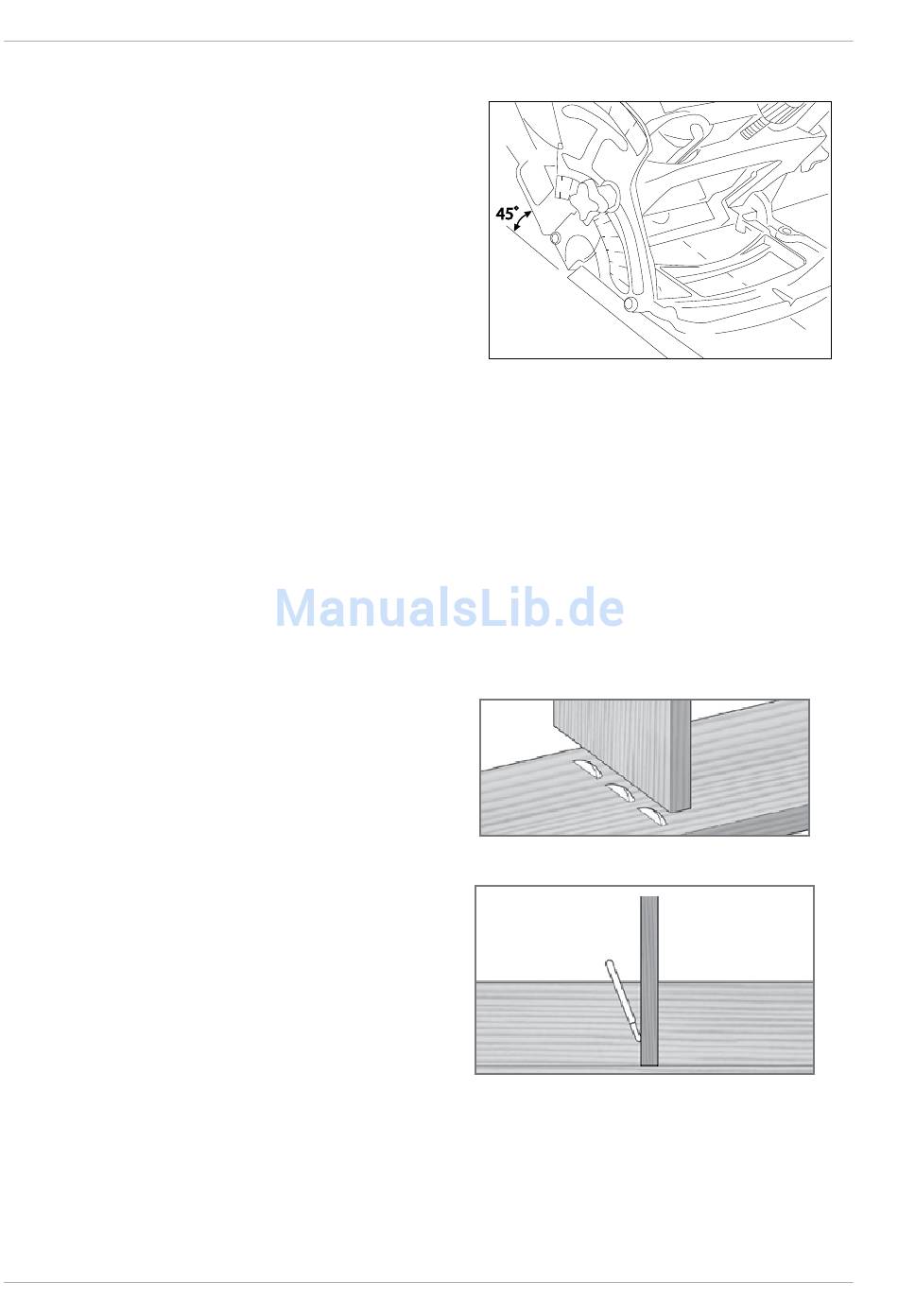

3. Stellen Sie den Anschlagwinkel auf
45° ein.
4. Stellen Sie die Anschlaghöhe so ein,
dass der Dübel an jener Stelle der
Verbindung positioniert wird, wo die
Materialstärke größer ist.
5. Wählen Sie die Dübelgröße.
6. Spannen Sie das Werkstückteil ein und
richten Sie die Fräse aus.
7. Fräsen Sie die Dübelnuten (siehe
Kapitel „Fräsen von Dübelnuten").

T-Verbindungen

1. Legen Sie die Werkstückteile so auf
die Werkbank, wie diese verbunden
werden sollen.
2. Markieren Sie die Mitte der
Dübelstellen auf der Innenseite der
Werkstückteile.
3. Markieren Sie die Mitte der
Dübelstellen auf dem Regalbrett.
4. Markieren Sie die Oberseite des
Regalbretts leicht auf dem Seitenbrett.
