Verwandte Anleitungen für Workzone 91503
Inhaltszusammenfassung für Workzone 91503

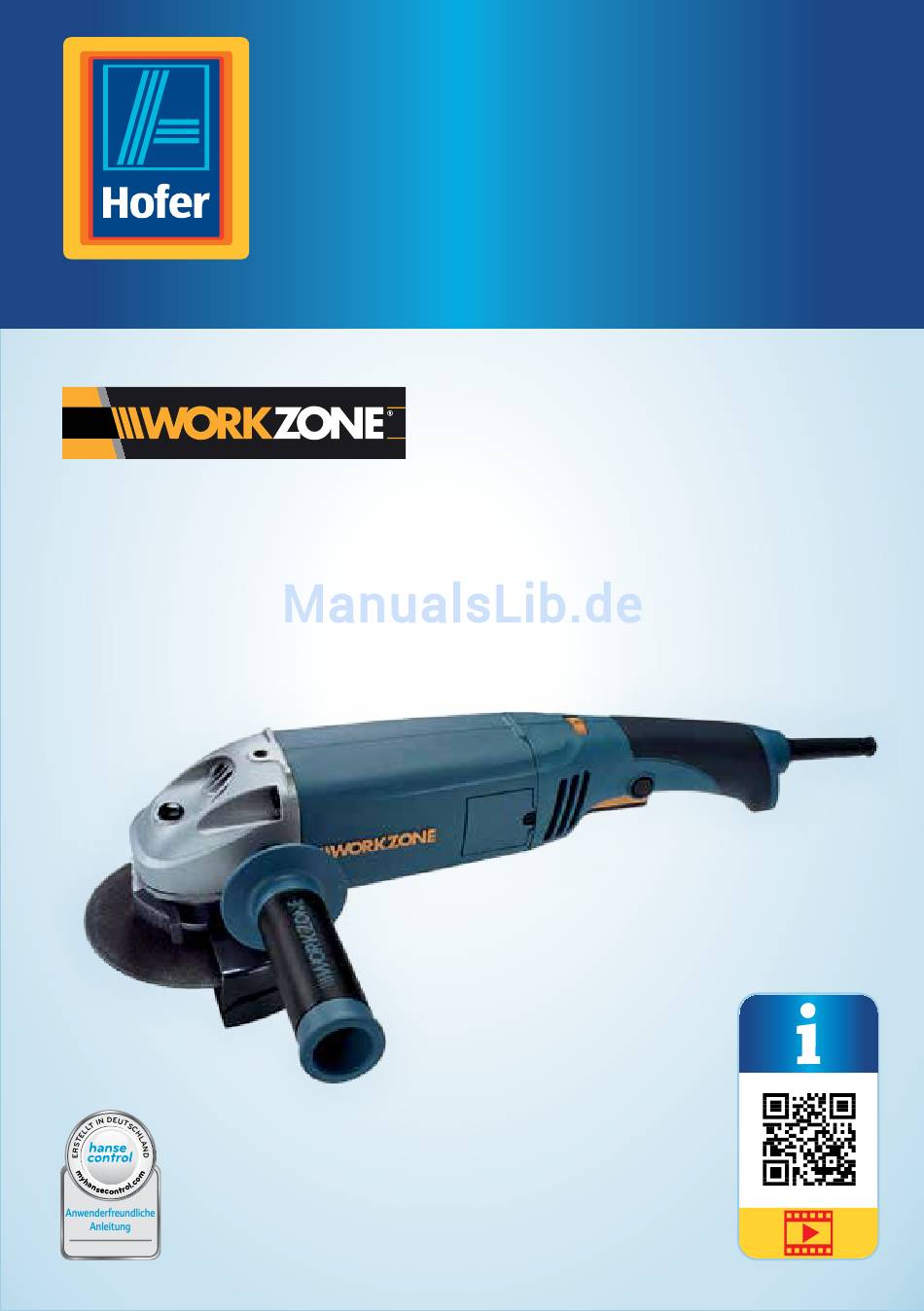

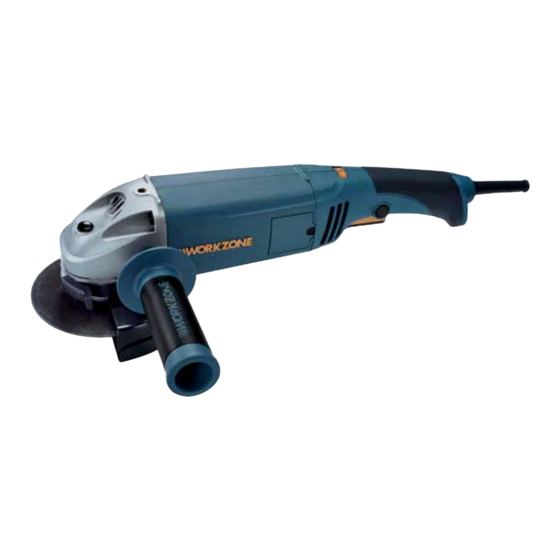

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. WINKELSCHLEIFER 91503 Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Geräteteile ...........6 Allgemeine Informationen ..........7 Bedienungsanleitung lesen und aufbewahren ....7 Symbolerklärung ..............7 Sicherheit ................9 Bestimmungsgemäßer Gebrauch ........9 Sicherheitshinweise ..............9 Spezielle Sicherheitshinweise für Elektrowinkelschleifer ............12 Winkelschleifer und Lieferumfang prüfen ....... 19 Montage ................20 Zusatzgriff montieren ............ -
Seite 5: Verwendung
6 mm 3 mm 3 mm... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Spindelverriegelungstaste Getriebekopf Montagebohrung Drehzahlwählrad Hauptgriff Netzkabel Sicherheitssperre Ein/Aus-Schalter Lüftungsschlitze Kohlebürstenabdeckung Zusatzgriff Schutzvorrichtung Stützflansch Spannflansch Schraubenschlüssel Kohlebürste Klemmhebel Spindelmanschette Montageführung Aussparung Mutter Spindel Scheibe (nicht im Lieferumfang enthalten) Flanschwölbung... -
Seite 7: Allgemeine Informationen
Allgemeine Informationen Allgemeine Informationen Allgemeine Informationen Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Winkelschleifer. Sie enthält wichtige Informationen zur Benutzung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Winkelschleifer verwenden. Dies gilt insbesondere für die Sicherheitshinweise. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder Beschädigungen des Winkelschleifers führen. - Seite 8 Sicherheit Sicherheit Warnung! Stromschlaggefahr. Gehörschutz tragen. Sicherheitsbrille tragen. Atemschutzmaske tragen. Sicherheitshandschuhe tragen. Feste, rutschfeste Sicherheitsschuhe tragen. Winkelschleifer ausschalten, Netzstecker aus der Steckdose ziehen und den Winkelschleifer abkühlen lassen, bevor Sie die Schleifscheibe montieren oder wechseln oder bevor Sie den Winkelschleifer reinigen, lagern oder transportieren.
-
Seite 9: Sicherheit
Sicherheit Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Winkelschleifer ist ausschließlich zum Schruppschleifen und Trennschleifen mit entsprechenden Schleifkörpern an Stein, Keramik, Metall und Stahl, z. B. Rohren konzipiert. Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für gewerbliche Anwendungen geeignet. Verwenden Sie den Winkelschleifer nicht zum Polieren, Sandpapierschleifen oder für den Einsatz mit Drahtbürsten bestimmt. -
Seite 10: Elektrische Sicherheit
Sicherheit Sicherheit b. Arbeiten Sie mit dem Gerät nicht in potenziell explosionsgefährdeten Umgebungen, beispielsweise in Umgebungen mit entzündlichen Flüssigkeiten, Gasen oder Stäuben. Elektrowerkzeuge erzeugen Funken, durch die Stäube oder Dämpfe entzündet werden können. c. Halten Sie Kinder und andere Personen während des Gebrauchs des Elektrowerkzeugs fern. -
Seite 11: Verwendung Von Und Umgang Mit Elektrowerkzeugen
Sicherheit Sicherheit Atemschutzmaske, rutschfeste Sicherheitsschuhe, ein Schutzhelm oder ein Gehörschutz. c. Vermeiden Sie den unbeabsichtigten Betrieb des Geräts. Überprüfen Sie, ob das Elektrowerkzeug ausgeschaltet ist, bevor vor Sie den Stecker in die Steckdose stecken, es aufnehmen oder tragen. Wenn Sie das Gerät tragen, während sich Ihr Finger auf dem EIN/AUS-Schalter befindet, können Unfälle verursacht werden. -
Seite 12: Spezielle Sicherheitshinweise Für Elektrowinkelschleifer
Sicherheit Sicherheit e. Prüfen Sie das Gerät sorgfältig. Überprüfen Sie, ob die beweglichen Teile ordnungsgemäß funktionieren und sich frei bewegen. Überprüfen Sie, ob Teile so stark beschädigt sind, dass sie die Funktion des Geräts nachteilig beeinträchtigen. Lassen Sie beschädigte Teile reparieren, bevor Sie das Gerät verwenden. - Seite 13 Sicherheit Sicherheit e. Der Außendurchmesser und die Stärke der Schleifscheibe müssen den Spezifikationen des Elektrowerkzeugs entsprechen. Schleifscheiben mit inkompatiblen Abmessungen können nicht angemessen gesichert oder kontrolliert werden. f. Schleifscheiben, Flansche, Schleifplatten und anderes Zubehör müssen an die Schleifspindel des Elektrowerkzeugs passen. Nicht exakt auf die Schleifspindel des Elektrowerkzeugs passendes Zubehör dreht sich ungleichmäßig, vibriert beträchtlich und kann zum Verlust der Kontrolle führen.
-
Seite 14: Rückschlag Und Zugehörige Warnungen
Sicherheit Sicherheit l. Legen Sie das Elektrowerkzeug niemals ab, bevor es vollständig still steht. Die sich drehende Schleifscheibe kann die Ablagefläche berühren, und Sie könnten die Kontrolle über das Elektrowerkzeug verlieren. m. Lassen Sie das Gerät nicht eingeschaltet, während Sie es an Ihrer Seite tragen. Ihre Kleidung könnte sich durch unbeabsichtigten Kontakt mit der rotierenden Schleifscheibe verfangen, und das Elektrowerkzeug könnte sich in Ihren Körper ziehen. -
Seite 15: Zusätzliche Sicherheitshinweise Zum Schleifen Und Trennschleifen
Sicherheit Sicherheit c. Halten Sie den Körper aus dem Bereich fern, in den sich das Elektrowerkzeug im Falle eines Rückschlags bewegt. Der Rückschlag bewegt das Elektrowerkzeug in die gegenüberliegende Richtung der Schleifscheibenbewegung am Anschlagspunkt. d. Seien Sie besonders vorsichtig, wenn Sie an Ecken, scharfen Kanten usw. arbeiten. -
Seite 16: Zusätzliche Sicherheitshinweise Zum Trennschleifen
Sicherheit Sicherheit Zusätzliche Sicherheitshinweise zum Trennschleifen a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs. -
Seite 17: Zusätzliche Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Sicherheit Zusätzliche Sicherheitshinweise für Elektrowerkzeuge a. Befestigen Sie dieses Produkt niemals an einem Schraubstock oder einer Werkbank, um es als stationäres Elektrowerkzeug einzusetzen. Dies kann zu ernsthaften Verletzungen führen. b. Führen Sie nur solche Arbeiten mit und an dem Elektrowerkzeug aus, die in dieser Bedienungsanleitung beschrieben werden. -
Seite 18: Verhalten Im Notfall
Sicherheit Sicherheit Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern: a. Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben. b. Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist. c. -
Seite 19: Winkelschleifer Und Lieferumfang Prüfen
Winkelschleifer und Lieferumfang prüfen Winkelschleifer und Lieferumfang prüfen WARNUNG! Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird! GEFAHR! -
Seite 20: Montage
Montage Montage Montage GEFAHR! Stromschlaggefahr! Ziehen Sie immer den Netzstecker, bevor Sie den Winkelschleifer zusammenbauen. WARNUNG! Verletzungsgefahr! Betreiben Sie den Winkelschleifer niemals ohne den Zusatzgriff. Zusatzgriff montieren Schrauben Sie den Zusatzgriff in eine der Montagebohrungen (links, rechts (siehe Abb. B). oder Mitte) am Getriebekopf Schutzvorrichtung montieren WARNUNG! -
Seite 21: Schleifscheiben Montieren
Montage Montage Wenn Sie die Schutzvorrichtung abnehmen oder wechseln möchten, führen Sie die Schritte zur Montage der Schutzvorrichtung in umgekehrter Reihenfolge aus. Schleifscheiben montieren VORSICHT! Verletzungsgefahr! − Die Schleifscheiben können nach dem Gebrauch heiß sein. Um Verletzungen wie Verbrennungen zu vermeiden, tragen Sie Sicherheitshandschuhe, oder lassen Sie die Scheiben abkühlen, bevor Sie sie berühren. - Seite 22 Montage Montage gedrückt (siehe Schritt 1 in Abb. F), 1. Halten Sie die Spindelverriegelungstaste und drehen Sie dann die Spindel , bis sie einrastet. 2. Lösen Sie bei gedrückter Verriegelungstaste mithilfe des Schraubenschlüssels den Spannflansch , und entfernen Sie sie von der Spindel (siehe Schritt 2 in Abb.
-
Seite 23: Bedienung
Bedienung Bedienung Wenn Sie eine Scheibe wechseln oder entfernen möchten, entfernen Sie den Spannflansch und anschließend die Scheibe von der Spindel. Montieren Sie dann eine neue Scheibe, und bringen Sie danach den Spannflansch wieder an der Spindel Bedienung Schutzvorrichtung einstellen Schutz durch die Schutzvorrichtung Stellen Sie bei Bedarf den Betrieb des Winkelschleifers ein, um die Position der... -
Seite 24: Drehzahl Auswählen
Bedienung Bedienung Drehzahl auswählen Drehen Sie am Drehzahlwählrad , um die Drehzahl des Winkelschleifers einzustellen (1 – 6, MAX). Wenn Sie „MAX“ auswählen, ist die maximale Drehzahl eingestellt. Trennschleifen von Metall VORSICHT! Verletzungsgefahr! Fragmente des Werkstücks oder der Schleifscheibe können mit sehr hoher Geschwindigkeit durch die Luft geschleudert werden. -
Seite 25: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung Reinigung und Wartung GEFAHR! Stromschlaggefahr! Ziehen Sie immer den Netzstecker, bevor Sie den Winkelschleifer reinigen. HINWEIS! Beschädigungsgefahr! Die Kohlebürsten dürfen nur durch qualifizierte Fachkräfte gewechselt werden. Beschädigungsgefahr! Wenn Sie den Winkelschleifer nicht ordnungsgemäß reinigen, können Sie ihn beschädigen. −... -
Seite 26: Aufbewahrung
Aufbewahrung Aufbewahrung Aufbewahrung Beschädigungsgefahr! Wenn Sie den Winkelschleifer nicht ordnungsgemäß lagern, können Sie ihn beschädigen. − Bewahren Sie den Winkelschleifer in einer sauberen, trockenen und frostfreien Umgebung auf. − Schützen Sie den Winkelschleifer vor direktem Sonnenlicht. • Stellen Sie vor der Aufbewahrung sicher, dass der Winkelschleifer und das Zubehör vollständig trocken sind. - Seite 27 Problembehebung Problembehebung Der Winkelschleifer Wenn Sie ein Verwenden Sie ein geeignetes arbeitet nicht mit Verlängerungskabel Verlängerungskabel. der erwarteten verwenden, ist es Effektivität. möglicherweise zu lang, oder die Kapazität ist zu gering. Die Spannung der Schließen Sie den Stromversorgung (z. B. Winkelschleifer an eine Generator) ist zu schwach.
-
Seite 28: Technische Daten
Technische Daten Technische Daten Technische Daten Produktbeschreibung: Winkelschleifer Modell: 91503 Artikelnummer: 92495 Eingangsspannung: 230 V~, 50 Hz Nennleistung: 1200 W Drehzahl: 3000 – 11000 min Max. Schleifscheibendurchmesser: 125 mm Spindelgewinde: Schutzklasse: Abmessungen: ca. 38 x 8 x 10 cm Gewicht: ca. -
Seite 29: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Konformitätserklärung KUNDENDIENST +43 732 915 098 Hofer@Supra-elektronik.com... -
Seite 31: Garantie
*Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren. Ort des Kaufs: Beschreibung der Störung: Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem +43 732 915 098 Hofer@Supra-elektronik.com defekten Produkt an: MODELL: 91503 ARTIKELNUMMER: 92495 08/2015 Reparoo Reparaturlogistik GmbH Inkustr. 1-7 3400 Klosterneuburg AUSTRIA Hofer@Supra-elektronik.com JAHRE GARANTIE... -
Seite 32: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten Hotline:... - Seite 33 Da bin ich mir sicher. Vertrieben durch: EIE Import GmbH Gewerbestrasse 20 4642 Sattledt AUSTRIA KUNDENDIENST Hofer@Supra-elektronik.com +43 732 915 098 JAHRE MODELL: 91503 ARTIKELNUMMER: 92495 08/2015 GARANTIE...
