Beheizung - Endress+Hauser Proline Promass I 100 Kurzanleitung

Proline Promass I 100
t
[in] [mm]
4
100
80
3
60
2
40
1
20
0 0

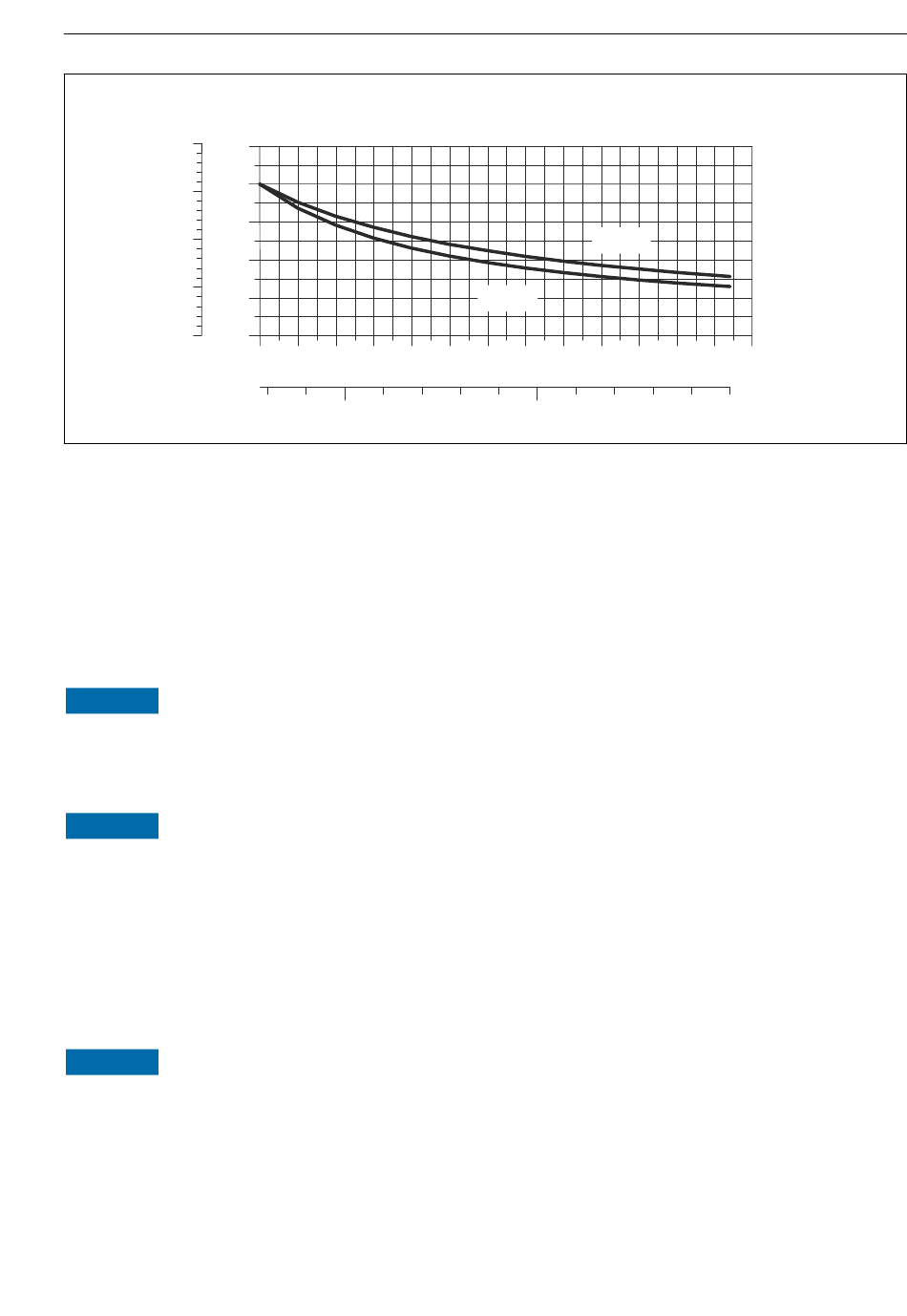

 4 Maximal empfohlene Isolationsdicke in Abhängigkeit von Mediums- und Umgebungstemperatur
t Isolationsdicke
T Mediumstemperatur
m
T Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T
40(104)
T Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T
60(140)
HINWEIS
Gefahr der Überhitzung bei Isolation
‣
Sicherstellen das die Temperatur am unteren Ende des Umformergehäuses nicht höher ist
als 80 °C (176 °F)
HINWEIS
Die Isolation kann auch dicker sein als die maximal empfohlene Isolationsdicke.
Voraussetzung:
‣
Gewährleisten das am Umformerhals eine genügend grosse Konvektion vorhanden ist.
‣
Sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei bleibt. Der nicht
abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhitzung
und Unterkühlung.

Beheizung

HINWEIS
Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur!
‣
Maximal zulässige Umgebungstemperatur für den Umformer einhalten →  14.
‣
Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten .
Endress+Hauser
80 100 120
200
T
40 (104)
T
60 (140)
140 160 180
300
Montage
200
[°C]
T
m
[°F]
400
A0023177
= 40 °C (104 °F)
a
= 60 °C (140 °F)
a
17
