Proline Promass I 100
Anschlussvariante Modbus RS485
Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2
Bestellmerkmal "Ausgang", Option M
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.

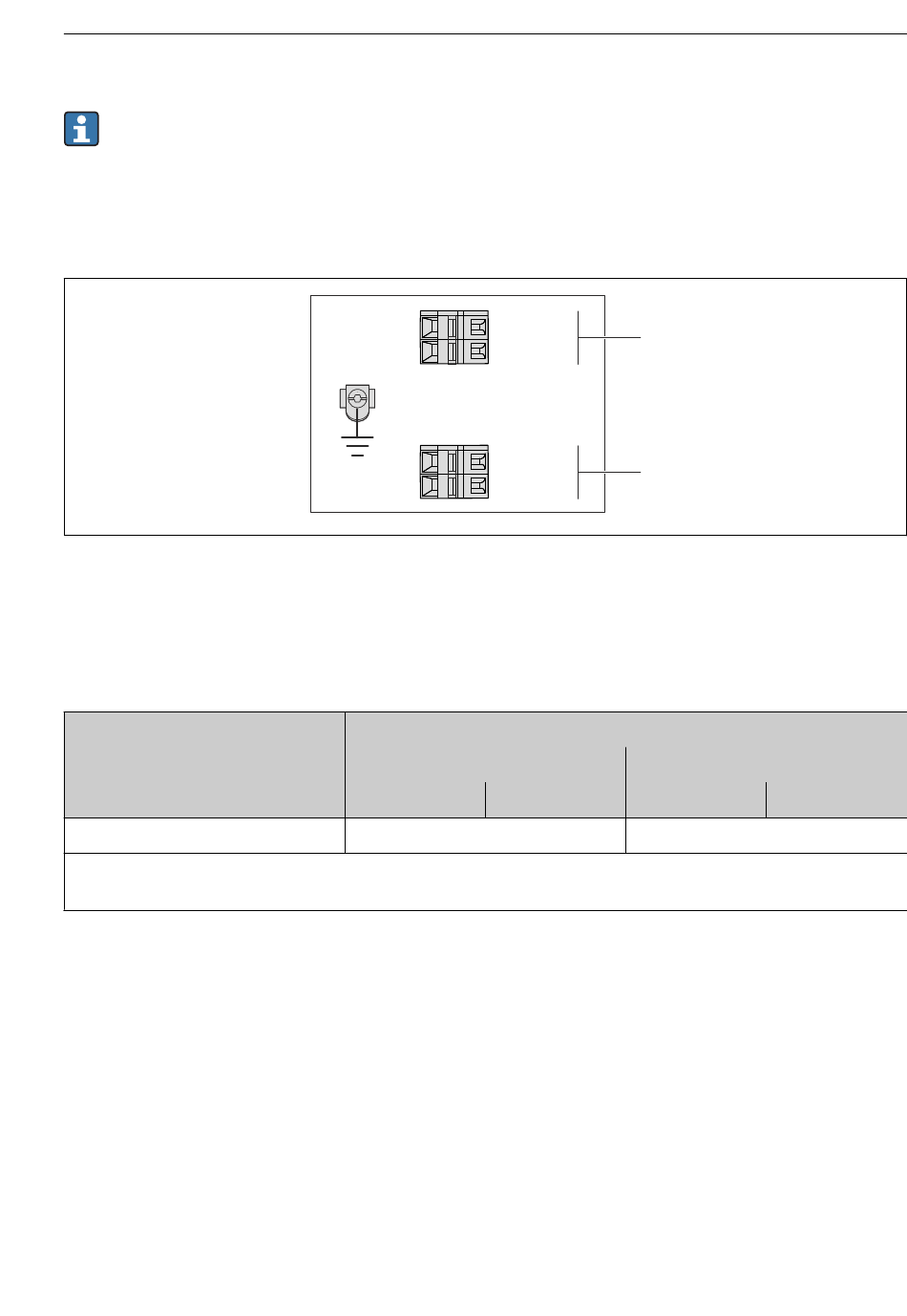

 8 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im nicht explosionsgefähr-
deten Bereich und Zone 2/Div. 2
1 Energieversorgung: DC 24 V
2 Modbus RS485
Bestellmerkmal
"Ausgang"
Option M
Bestellmerkmal "Ausgang":
Option M: Modbus RS485, für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2
Endress+Hauser
26 A
27 B
+
1 L
_
2 L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+)
DC 24 V
Elektrischer Anschluss
2
1
Ausgang
27 (B) 26 (A)
Modbus RS485
A0019528
