Elektrischer Anschluss
HINWEIS
In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verursacht
netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
‣
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden.
Den nicht angeschlossenen Schirm isolieren.

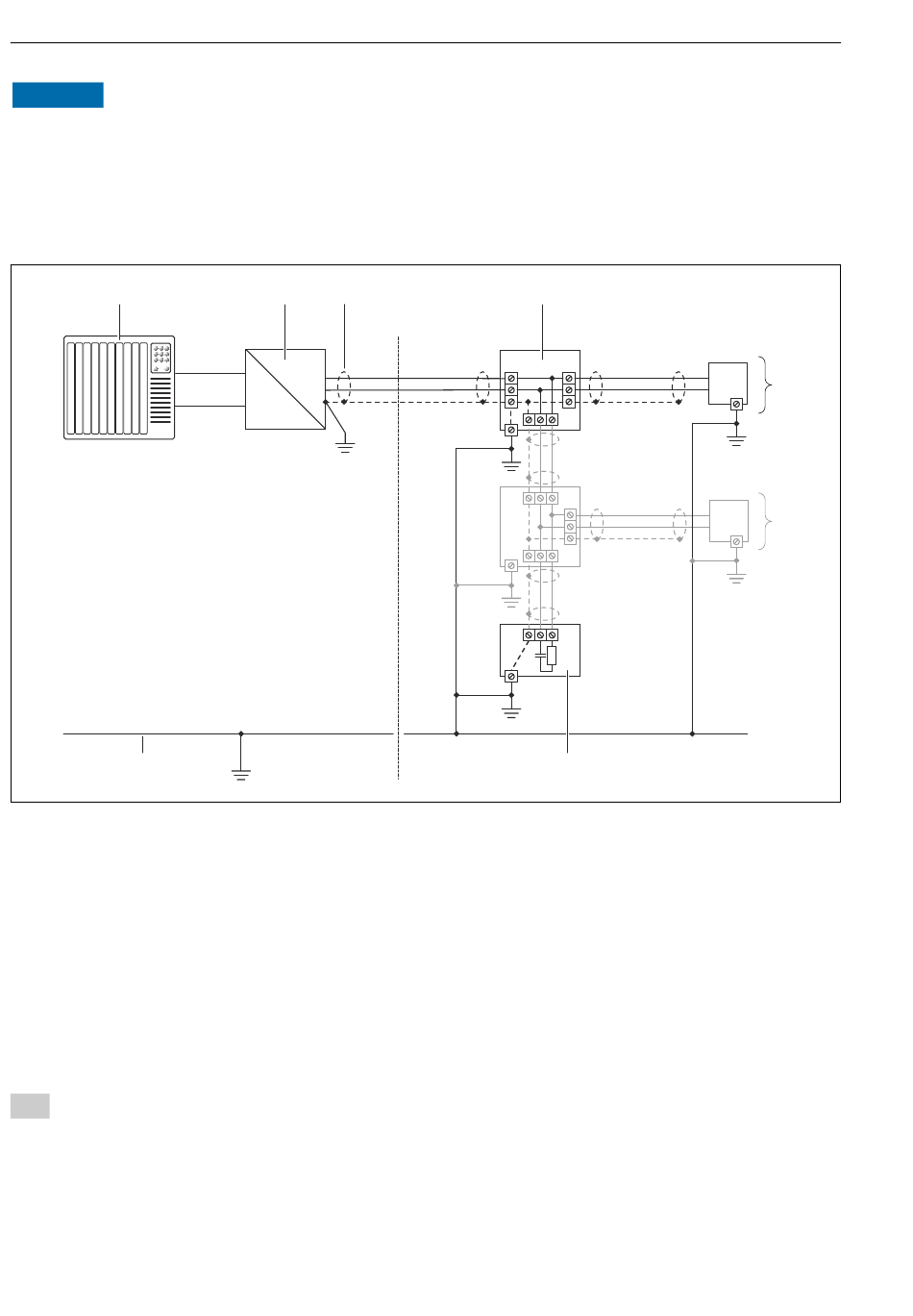

1
8
1 Automatisierungsgerät (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
7.1.6 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
36
2 3
+
-
6
. -
4
6
6
6
7
Proline Promass I 100
+
5
-
6
+
5
-
6
A0019004
