Befestigung Mit Rohrschellen Bei Hygieneanschlüssen - Endress+Hauser Proline Promass I 100 Kurzanleitung

Proline Promass I 100
1
2
 5

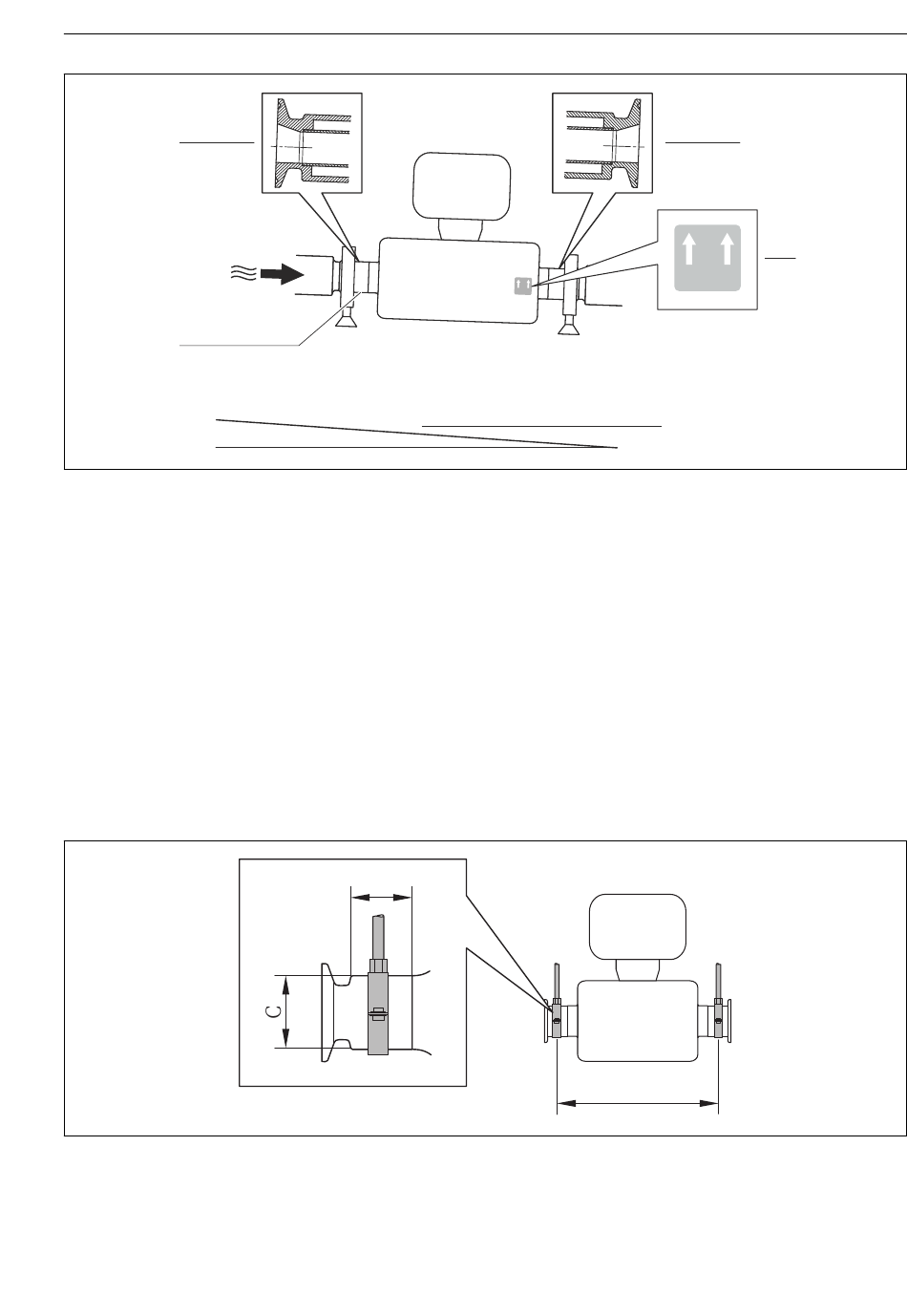

1 Exzentrischer Clamp-Anschluss
2 Line auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
3 Hinweisschild "Oben" kennzeichnet welche Seite oben ist
4 Gerät entsprechend den Hygienerichtlinien neigen. Gefälle: ca. 2 % oder 21 mm/m (0.24 in/feet)
Befestigung mit Rohrschellen bei Hygieneanschlüssen
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befesti-
gen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwen-
dig, sind die nachfolgenden Abmessungen zu beachten.
Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden
