Endress+Hauser Proline Promass I 100 Kurzanleitung Seite 30

Elektrischer Anschluss
Anschlussvariante Modbus RS485
Für Einsatz im eigensicheren Bereich. Anschluss via Safety Barrier Promass 100.
Bestellmerkmal "Ausgang", Option M
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.

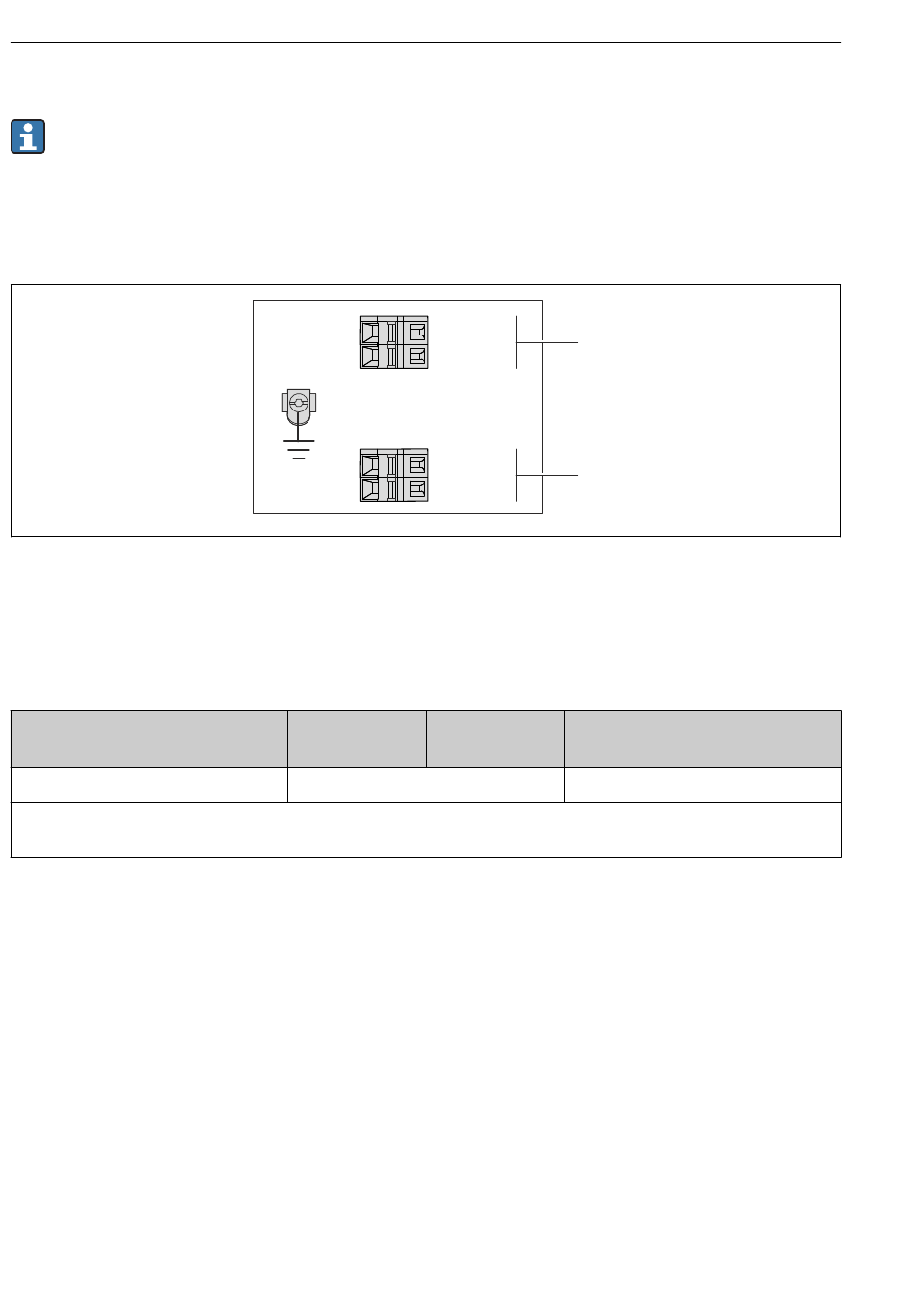

 9 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im eigensicheren Bereich
(Anschluss via Safety Barrier Promass 100)
1 Eigensichere Energieversorgung
2 Modbus RS485
Bestellmerkmal
"Ausgang"
Option M
Bestellmerkmal "Ausgang":
Option M: Modbus RS485, für Einsatz im eigensicheren Bereich (Anschluss via Safety Barrier Promass 100)
30
62
72
10
20
20 (L–) 10 (L+)
Eigensichere Versorgungsspannung
A
2
B
+
L
1
_
L
72 (B)
Modbus RS485 eigensicher
Proline Promass I 100
A0017053
62 (A)
