Proline Promass I 100
7.4

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.

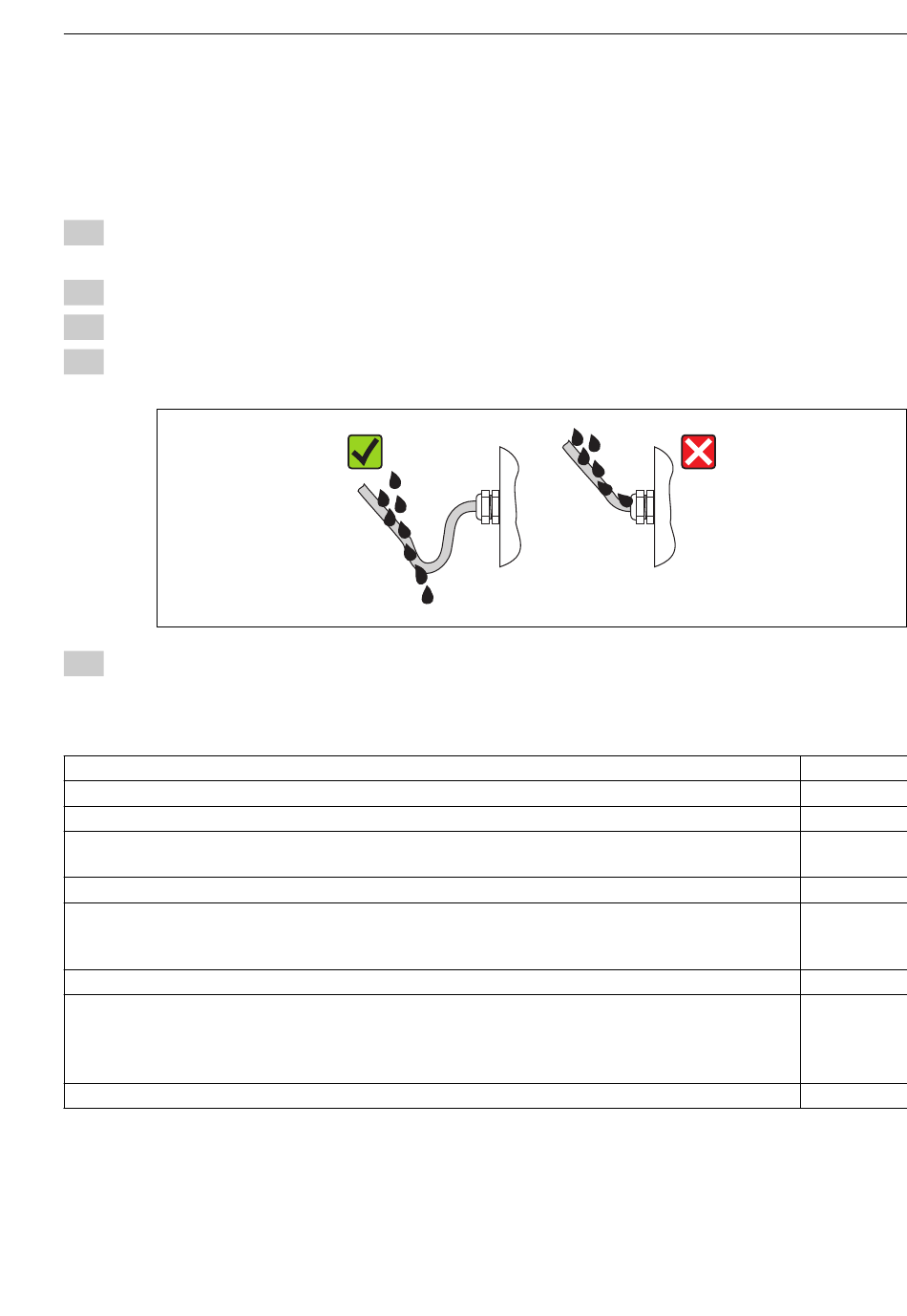

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.5

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  24?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack"
→  45?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen →  37?
• Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein ?
• Bei Geräteausführung mit Modbus RS485 eigensicher: Stimmt die Versorgungsspannung mit den
Angaben auf dem Typenschild der Safety Barrier Promass 100 überein ?
Ist die Klemmenbelegung oder Pinbelegung Gerätestecker korrekt?
• Wenn Versorgungsspannung vorhanden: Leuchtet die Power-Leuchtdiode auf dem Elektronikmodul
des Messumformers grün ?
• Bei Geräteausführung mit Modbus RS485 eigensicher: Wenn Versorgungsspannung vorhanden,
leuchtet die Power-Leuchtdiode auf der Safety Barrier Promass 100 ?
Je nach Geräteausführung: Ist die Sicherungskralle oder Befestigungsschraube fest angezogen?
Endress+Hauser
Elektrischer Anschluss
A0013960









45
