5.4. Montage

a.) Montage AQA total Energy 1500

1. Die Gerätekomponenten aus der Verpackung
nehmen und auf Vollständigkeit prüfen.

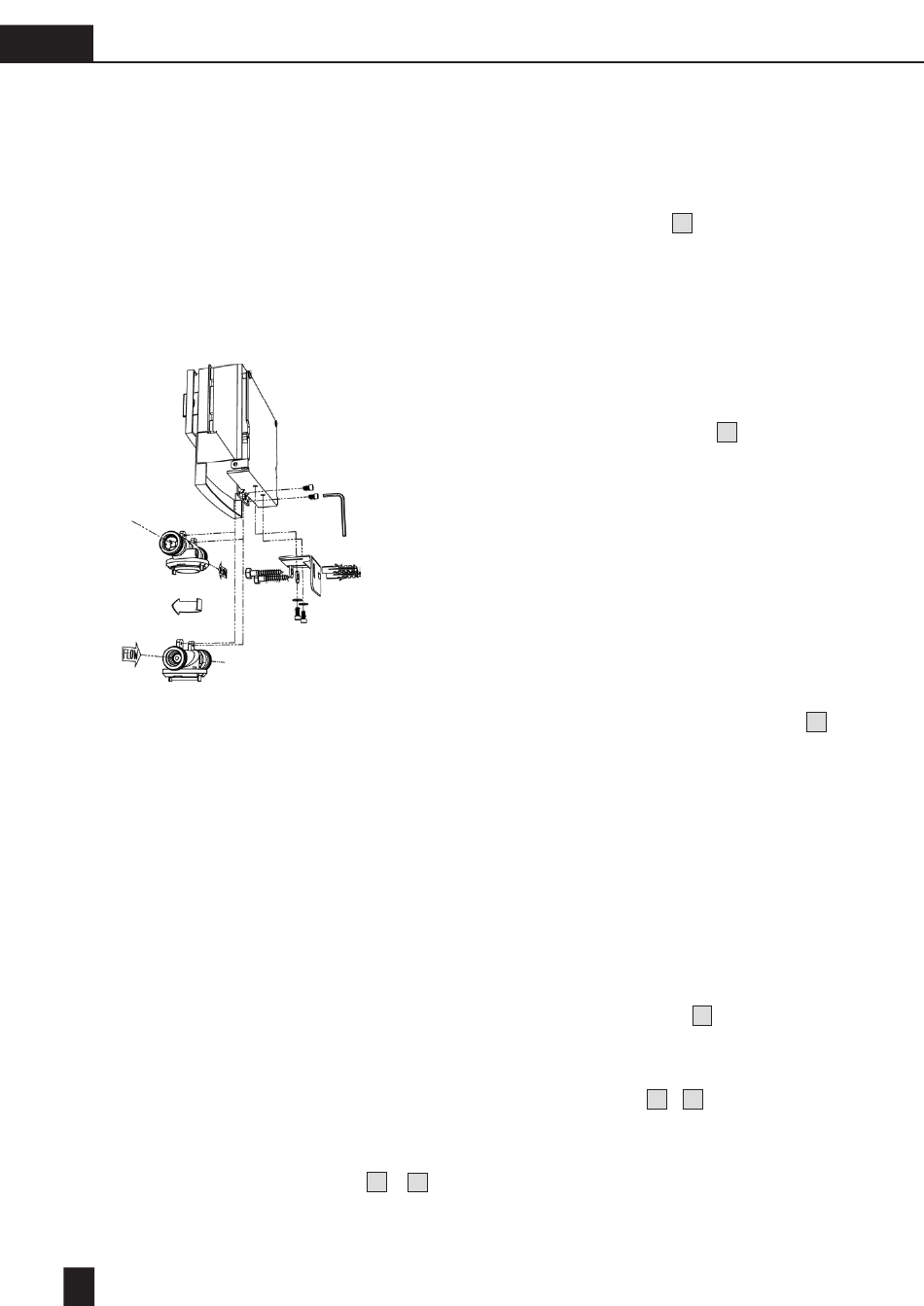

2. Das Anschluss-Modul (L) inkl. aufgeschraubter
Steuerung (J) des AQA total Energy 1500
Gerätes mit mitgelieferter Anschlussverschrau-
bung und Einschraubteil (1" Außengewinde,
ohne Abbildung) spannungsfrei mit der Wasser-
leitung verbinden.
Wichtig: Beachten Sie den eingegossenen
Durchflusspfeil auf dem Anschluss-Modul (L). Bei Lie-
ferung ist das Gerät mit Durchfluss-
richtung von „links nach rechts" konfiguriert. Sollte
die erforderliche Durchflussrichtung am Einbauort
von „rechts nach links" sein, so ist das Anschluss-
Modul (L) mit Hilfe des beigelegten Innen-Sechskant-
Stiftschlüssels zu wenden:
– Entfernen der Schrauben (I)
– Wenden des Anschluss-Moduls (L) um 180°
– Durchflusspfeil beachten! Mit den beiden
Schrauben (I) das Anschluss-Modul (L)
wieder an das Haltblech anschrauben.
3. Mit dem mitgelieferten Befestigungswinkel (F),
Schrauben (G) und Dübel das AQA total
Energy 1500 Gerät an der Wand befestigen.
Die Befestigungsschrauben (H) anziehen.
4. Bei der mitgelieferten Wirkeinheit die rote
Trans- portkappe entfernen. Sicherungsring
am Anschluss-Modul nach oben drücken und
bis zum Anschlag nach links drehen
Klauen der Wirkeinheit in das Anschluss-
Modul nach oben drücken und bis zum
8
Anschlag um 45° nach rechts drehen.
Blauer Sicherungsring nach unten ziehen.
Die Wirkeinheit ist dadurch vor unbeabsich-
tigtem Verdrehen geschützt.
5. Das Elektrodenkabel an der Unterseite der
Wirkeinheit anstecken
6. Überprüfung der Anlage auf ordnungs-
gemäße Installation von Strom und Wasser
(gemäß DIN 1988, Teil 4).
7. Gerät in Betrieb nehmen (siehe Inbetrieb-
nahme) und dabei auf Dichtheit prüfen.
8. Geräteabdeckung montieren und mit den
Rändelschrauben befestigen

b.) Montage AQA total Energy 2500

Das Standgerät mit einem Abstand von ca. 20 bis
30 cm von der Wand entfernt aufstellen. Mitgeliefer-
te Wellrohrschläuche an der Rück-seite des Gerätes
anschließen, dazu vorher die Transportverschlüsse
abschrauben.
Montagevariante 1:
Gerät wird direkt mit Wellrohrschläuchen an die Rohr-
leitung angeschlossen. Bei dieser Variante muss unbe-
dingt das Einbauschema eingehalten werden
Die auf der Rückseite vom Gerät (IN = Eingang, OUT
= Ausgang) gekennzeichnete Durchfluss-richtung un-
bedingt beachten!
Achtung: Je nach nationalen Installationsbe-stimmun-
gen muss eventuell eine Umgehungs-leitung instal-
liert werden.
Montagevariante 2:
Optional erhältliches Anschluss- Modul (3/4", 1" oder
1 1/4") in die Wasserleitung installieren und den op-
tional erhältlichen Multiblock
gy 2500 andocken. (Die dem Multiblock beigelegte
Einbau- und Bedienungs- anleitung beachten!). Gerät
mittels mitgelieferten Wellrohrschläuchen an den
Multiblock anschließen
te vom Gerät (IN = Eingang, OUT = Ausgang) und
auf dem Multiblock (eingegossene Durchflusspfeile)
gekennzeichneten Durchflussrichtungen unbedingt
+ . beachten. Diese Variante bringt den Vorteil, dass
1 2
während Wartungsarbeiten am Gerät im Installati-
.
3
.
4
5
für AQA total Ener-
7
+ . Die auf der Rücksei-
6 7
.
