5.4. Assemblage

a.) Assemblage de l'AQA total 1500

1. Déballez les composants de l'appareil et
vérifiez qu'ils sont au complet.

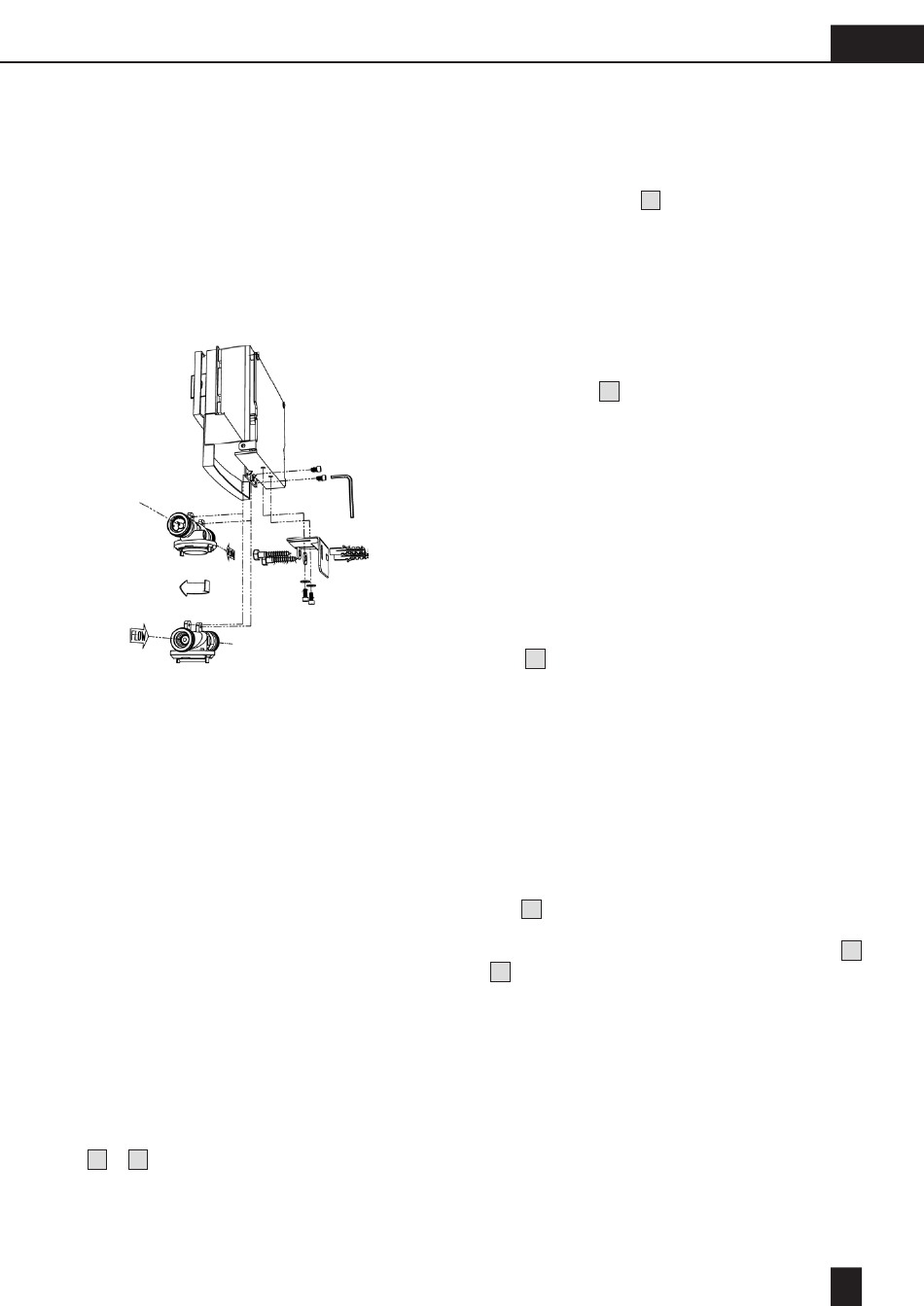

2. Montez le module de raccordement (L) de
l'appareil AQA total 1500, avec la
commande assemblée (J) , sur la conduite
d'eau au moyen du raccord fileté et de
l'élément de vissage fournis (filetage
extérieur de 1 pouce, non illustré).
Important: Respectez le sens de la flèche
d'écoulement gravée sur le module de raccordement
(L). L'appareil est configuré en atelier pour un sens
d'écoulement « de gauche à droite ». S'il faut in-
verser le sens d'écoulement « de droite à gauche »
sur le lieu d'installation, le module de raccordement
(L) doit être retourné à l'aide de la clé Allen, de la
manière suivante:
– Enlevez les vis (I).
– Tournez le module de raccordement (L) de
180°.
– Attention au sens de la flèche d'écoulement!
Remontez le module de raccordement (L)
sur la tôle de fixation à l'aide des deux vis(I).
3. Fixez l'appareil AQA total 1500 au mur à l'aide
des cornières de fixation (F), vis (G) et chevilles
fournies. Serrez les vis de fixation (H).
4. Enlevez le capuchon de transport rouge de
l'unité active. Poussez l'anneau de sécurité
bleu du module de raccordement vers le haut et
tournez-le vers la gauche jusqu'à la butée.
1 2
+
Enfoncez les griffes de l'unité active vers le haut
dans le module de raccordement, et tournez de
45° vers la droite jusqu'à la butée.
Tirez l'anneau de sécurité bleu vers le bas. Il
empêche l'unité active de pivoter accidentelle-
ment.
5. Branchez le câble de l'électrode
3
sous l'unité active.
6. Vérifiez les bons raccordements
électriques et hydrauliques.
7. Mettez l'appareil en marche (voir Mise en
service) et contrôlez son étanchéité.
8. Montez le capot de l'appareil et fixez-le avec les
vis moletées.
4

b.) Assemblage de l'AQA total 2500

L'appareil doit être posé libre à 20-30 cm environ du
mur. Raccordez les flexibles ondulés sur la face arri-
ère de l'appareil, après avoir dévissé les obturateurs
de transport.
Variante de montage 1:
raccordement direct de l'appareil à la canalisation
avec les flexibles ondulés. Dans cette variante, le
schéma d'installation doit être impérativement res-
pecté. 5
Respectez impérativement le sens d'écoulement in-
diqué sur la face arrière de l'appareil (IN = entrée,
OUT = sortie).
Attention: Selon la réglementation nationale con-
cernant l'installation, une conduite de dérivation
peut être nécessaire.
Variante de montage 2:
Installez le module de raccordement optional (3/4",
1", 1 ¼") sur le conduite d'eau et connectez le multi-
7
block optional de l'AQA total 2500 (Respectez
les instructions d'installation et d'utilisation jointes!)
Raccordez les flexibles ondulés sur le multi-block
7
+ Respectez impérativement le sens d'écoulement
indiqué sur la face arrière de l'appareil et de multi-
block (IN = entrée, Out = sortie). L'avantage de cette
variante: c'est possible de prélever de l'eau pendant
de l'opérations de maintanance a l'appareil. Une
conduite de dérivation n'est pas nécessaire.
