5.3. Einbauschema

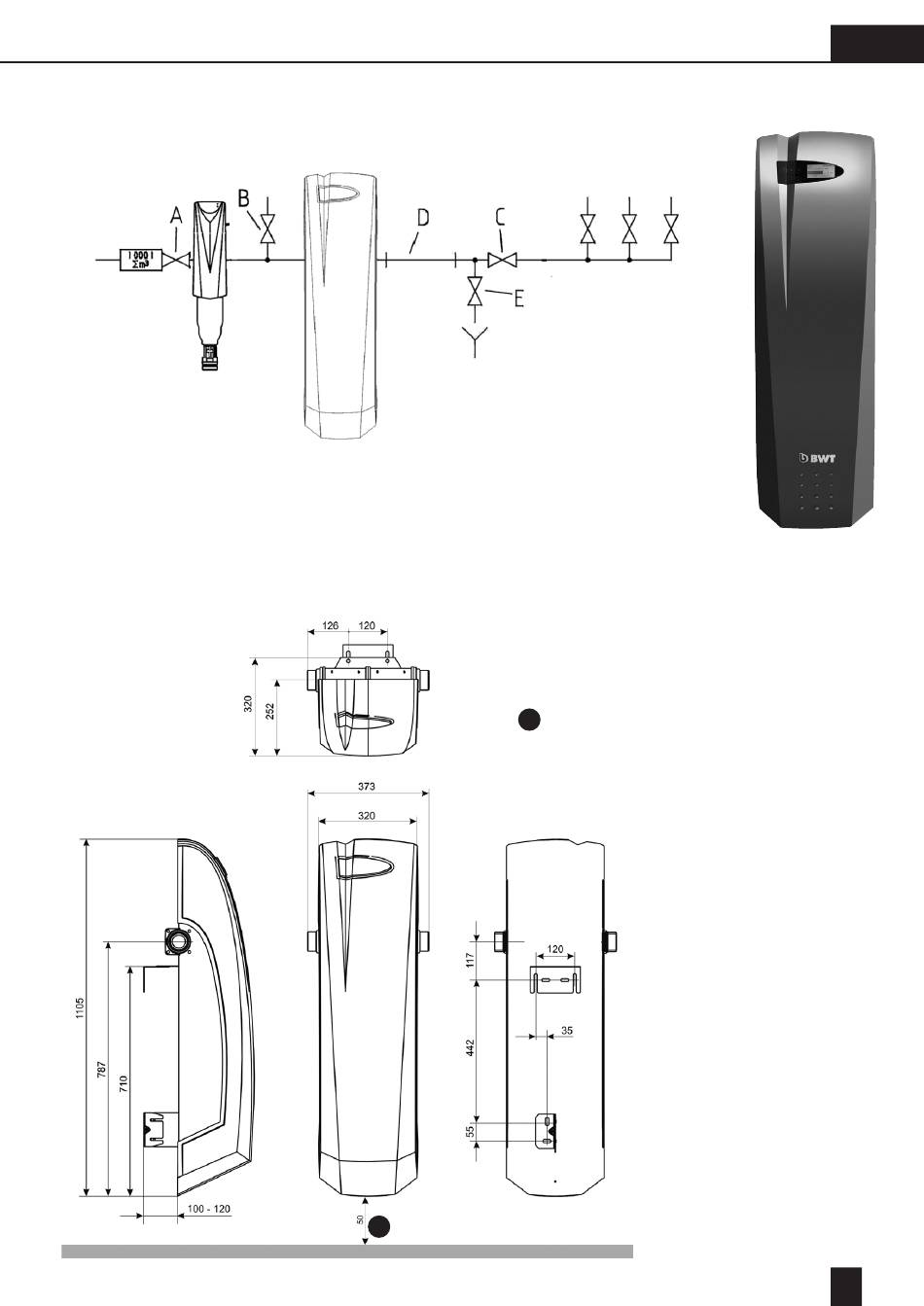

c.) Einbauschema AQA total Energy 4500

A Absperrarmatur Wasserzähler
B Abgangsventil zu Garten
C Geräteabsperrventil
D Prüfstrecke
E Spülventil
Die Prüfstrecke ist ein leicht auszubauendes, neues Stück Rohrleitung und sollte ca. ein Verhältnis Rohrlänge
zu Rohrdurchmesser 6:1 aufweisen. Sie ist unmittelbar nach der AQA total Energy-Anlage vorzusehen.
1
Notwendiger Freiraum für
Ausbau der Wirkeinheit
1
D
7
